Wegeventile für die Pneumatik – Typen, Bauarten und Auswahlhilfe

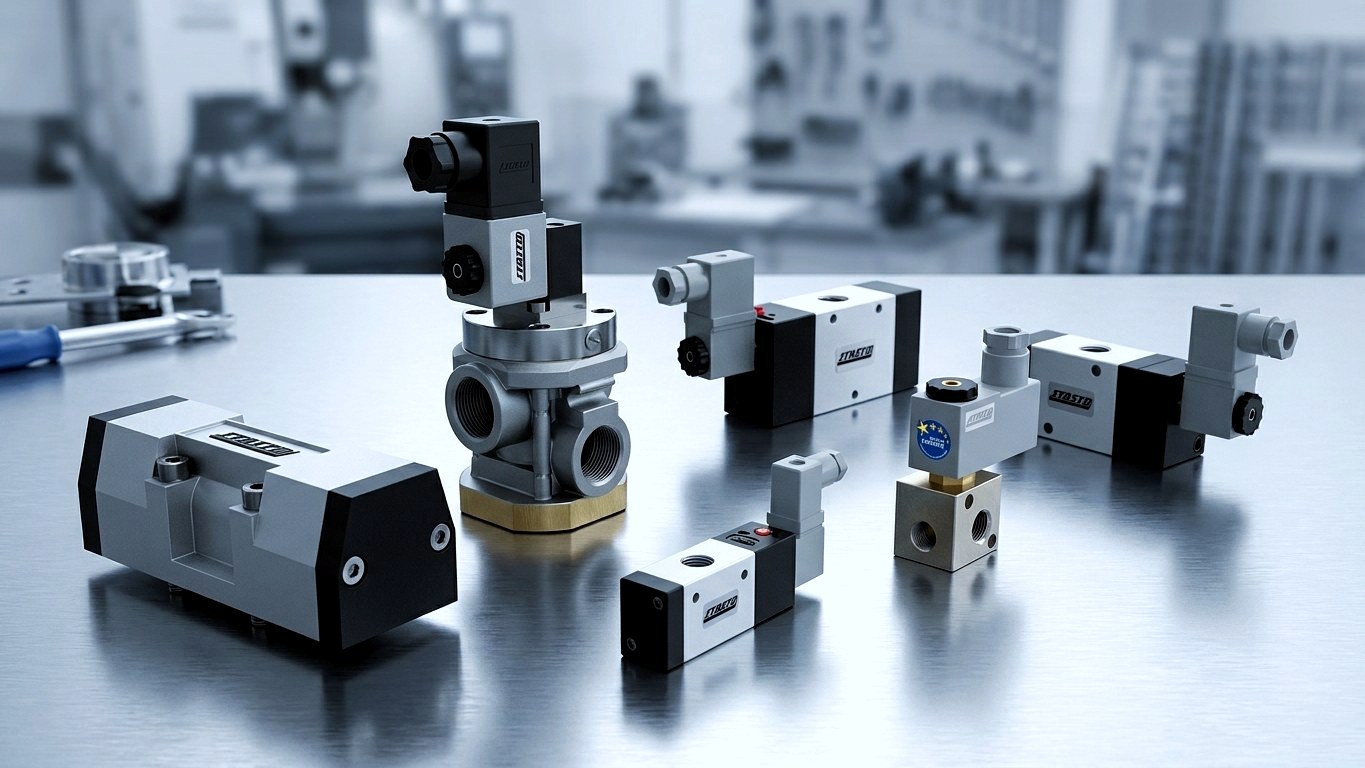

Wegeventile steuern die Richtung der Druckluft und damit die Bewegung Ihrer Zylinder, Antriebe und Greifer. Bei STASTO finden Sie das komplette Spektrum der Schaltfunktionen – 3/2, 5/2 und 5/3 – in elektrischer (Magnetventil) und pneumatischer Betätigung, mit Federrückstellung oder bistabil, in genormten ISO- und NAMUR-Bauformen.
3/2 · 5/2 · 5/3 – ISO & NAMUR
Warum STASTO
Das passende Wegeventil – schnell ausgewählt, schnell geliefert
Genormte ISO- und NAMUR-Bauformen lassen sich direkt zu Ventilinseln verketten oder auf Schwenkantriebe anbauen. Gängige Serien liefern wir je nach Variante ab Lager – europäisch gefertigt und mit technischer Beratung zur Auslegung.
Komplette Schaltfunktions-Bandbreite
3/2, 5/2 und 5/3, ergänzt um mechanisch/manuell betätigte Varianten und Sonderfunktionen – federrückgestellt oder bistabil/impulsgesteuert.
Beide Betätigungsarten
Elektrisch als Magnetventil (gängig 24 V DC / 230 V AC) und pneumatisch/luftgesteuert, inklusive Vakuum-Anwendungen.
Genormt & kombinierbar
ISO- und NAMUR-Anschlussbilder, Steckerbreiten 16 mm (Serie K) und 22 mm (Serie E+V), direkt verkettbar zu Ventilinseln.
Europäische Fertigung
Kurze Lieferzeiten je nach Serie, EU-weiter Versand und technische Beratung durch STASTO.
Auswahlhilfe
Das richtige Wegeventil in 3 Schritten
Schaltfunktion, Betätigung und Bauform bestimmen das passende Ventil zu Zylinder, Durchfluss und Steuerung.
Schritt 1 – Schaltfunktion wählen
- 3/2
- Ein Verbraucheranschluss, schaltet auf/zu – für einfachwirkende Zylinder, Vakuum und Blasanwendungen.
- 5/2
- Doppeltwirkender Zylinder mit zwei stabilen Schaltstellungen.
- 5/3
- Zusätzliche Mittelstellung (gesperrt / belüftet / entlüftet) für Positionier- und Sicherheitsfunktionen.
- Verwandte Funktionen
- 2/2, 4/2 und 4/3 als Sonderfälle – auf Anfrage.
Schritt 2 – Betätigung wählen
- Elektrisch (Magnetventil)
- Mit oder ohne Handhilfsbetätigung.
- Pneumatisch / luftgesteuert
- Für Steuerketten ohne elektrisches Signal.
- Mechanisch / manuell
- Zum Beispiel Nockenventile.
- Rückstellung
- Federrückstellung (monostabil) hält die Grundstellung; impulsgesteuert (bistabil) behält die letzte Stellung auch ohne Signal.
Schritt 3 – Bauform & Norm wählen
- ISO-Wegeventile
- Für genormte Grundplatten und Ventilinseln.
- NAMUR-Anbauventile
- Zum direkten Anbau auf pneumatische Schwenkantriebe.
- Direktgesteuert vs. vorgesteuert
- Je nach Durchfluss und Schaltleistung.
- Steckerbreite 16/22 mm
- Serie K (16 mm) und Serie E+V (22 mm) für die Verkettung zur Ventilinsel.
Schaltfunktionen im Vergleich
3/2 vs. 5/2 vs. 5/3 – welche Funktion für welche Aufgabe
Die erste Zahl nennt die Anschlüsse, die zweite die Schaltstellungen. Die Auswahl richtet sich nach Zylindertyp und benötigter Mittelstellung.
| 3/2 | 5/2 | 5/3 | |
|---|---|---|---|
| Anschlüsse / Stellungen | 3 Anschlüsse, 2 Stellungen | 5 Anschlüsse, 2 Stellungen | 5 Anschlüsse, 3 Stellungen |
| Typischer Verbraucher | Einfachwirkender Zylinder, Vakuum, Blasluft | Doppeltwirkender Zylinder | Doppeltwirkender Zylinder mit Mittelstellung |
| Mittelstellung | nein | nein | gesperrt / belüftet / entlüftet |
| Einsatzschwerpunkt | Auf/Zu-Steuerung, Sauggreifer | Zwei stabile Endstellungen | Positionier- und Sicherheitsfunktionen |
Sortiment
Wegeventil-Kategorien
Vom direktgesteuerten Kompaktventil über verkettbare Serien K und E+V bis zu genormten ISO- und NAMUR-Ausführungen.
Anwendungen
Wegeventile im Einsatz
Von der Zylindersteuerung über die Armaturenautomation bis zum Vakuum-Handling.

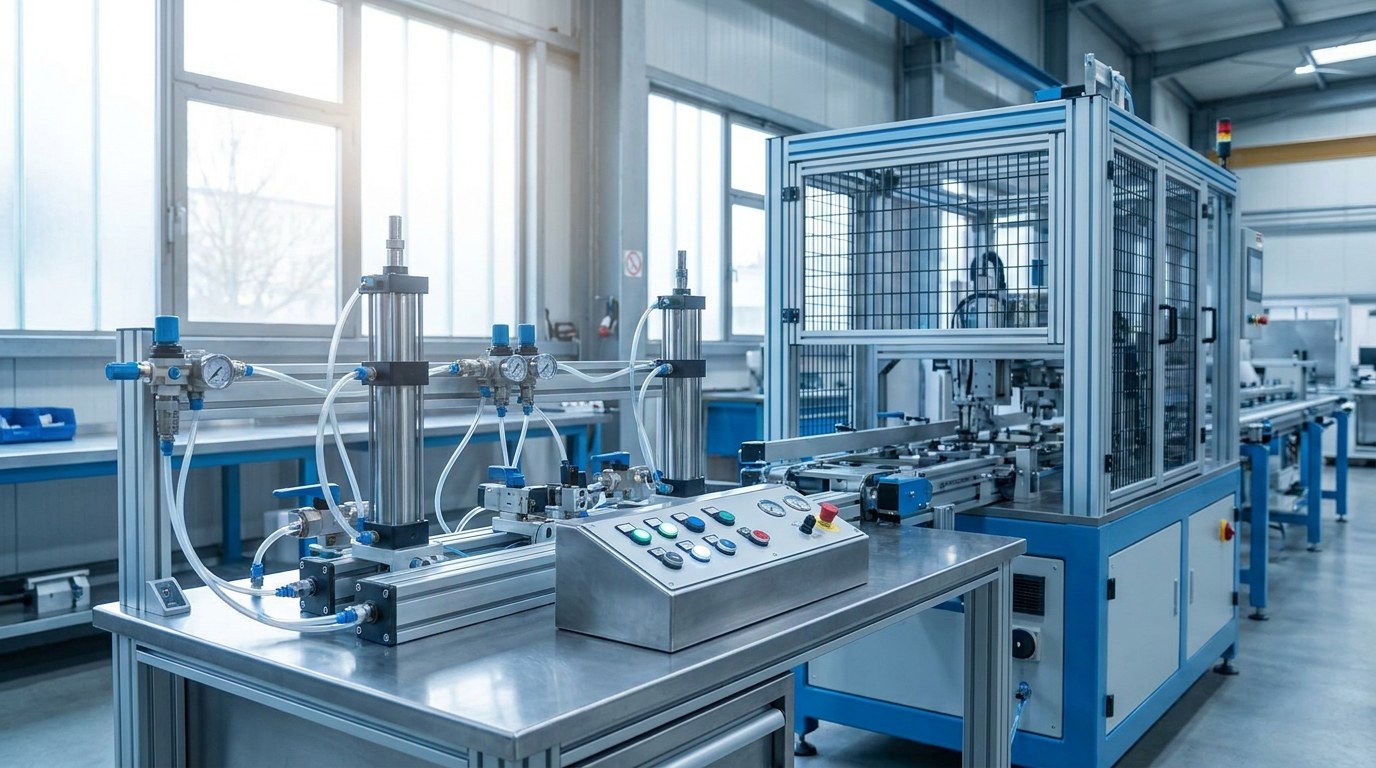

Zylindersteuerung
Steuerung einfach- und doppeltwirkender Zylinder in Montage- und Handhabungstechnik.

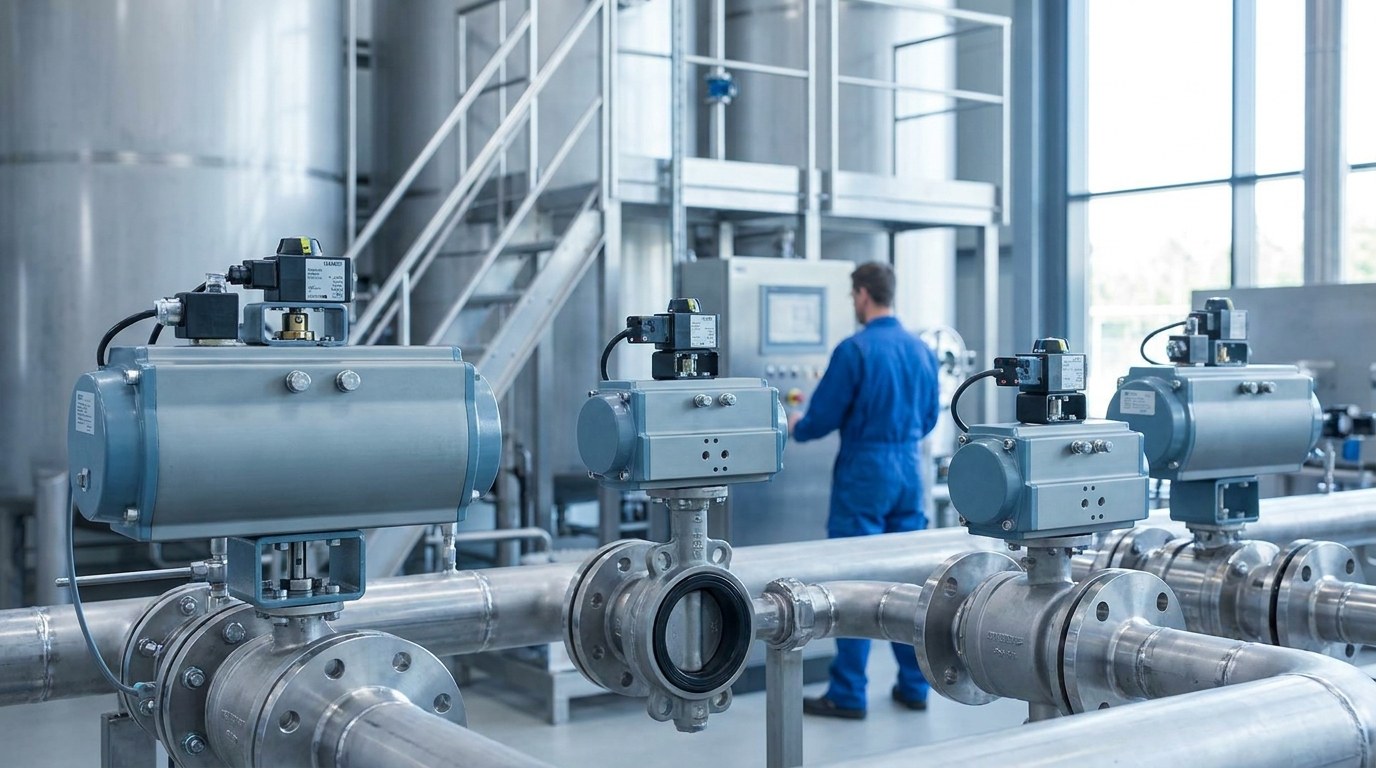

Armaturenautomation
NAMUR-Ventile auf pneumatischen Schwenkantrieben – Brücke zu Klappen und Kugelhähnen.

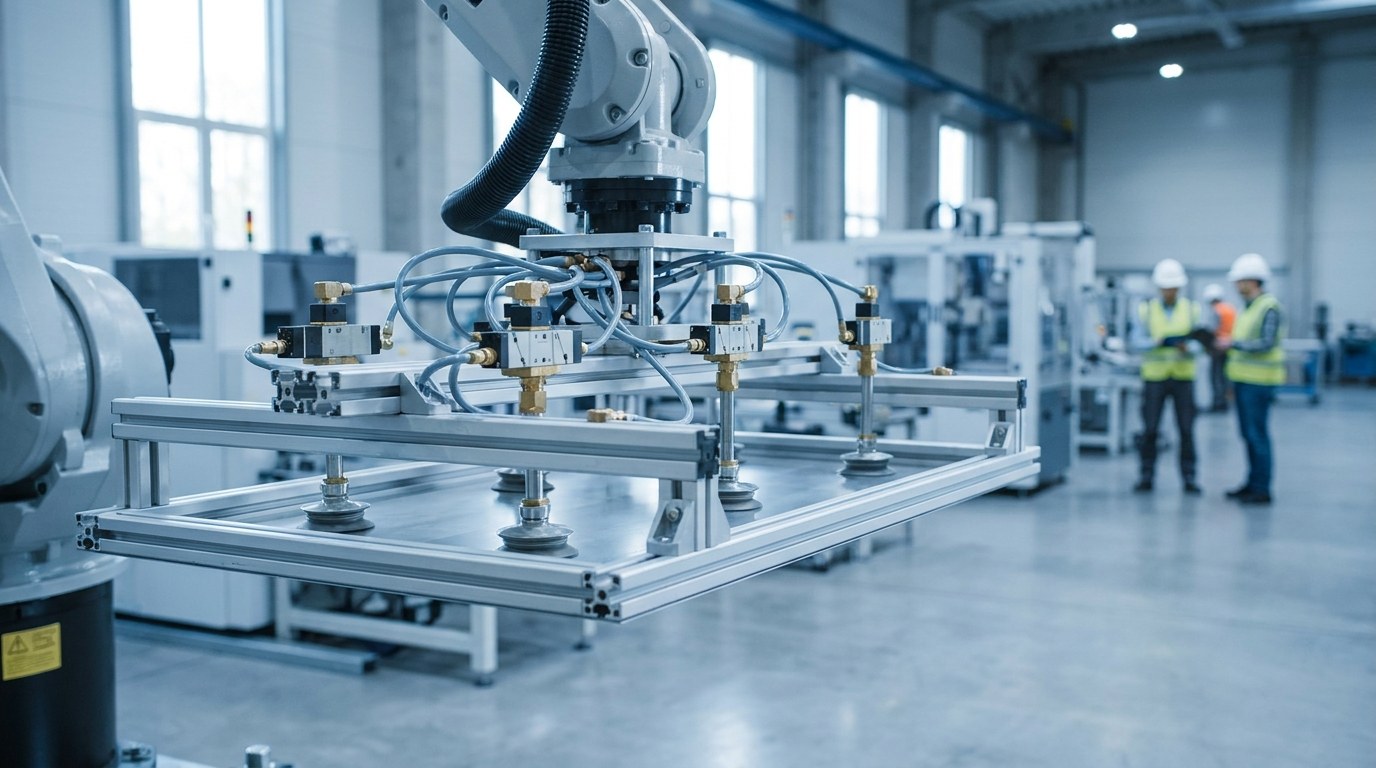

Vakuum-Handling
Sauggreifer mit 3/2-Luft/Vakuum-Ventilen für das Materialhandling.

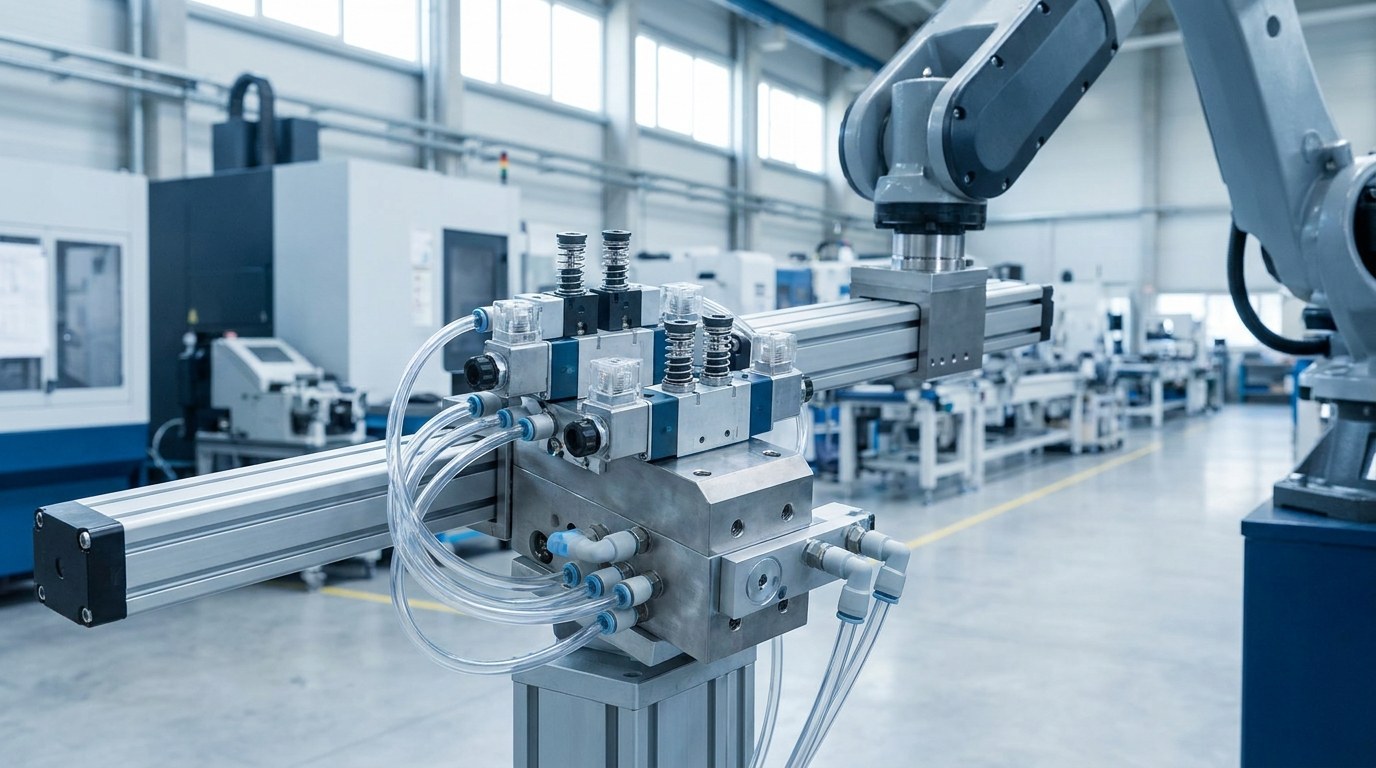

Halte- & Sicherheitsfunktionen
Definierte Mittelstellung über 5/3-Ventile für Positionier- und Sicherheitsaufgaben.

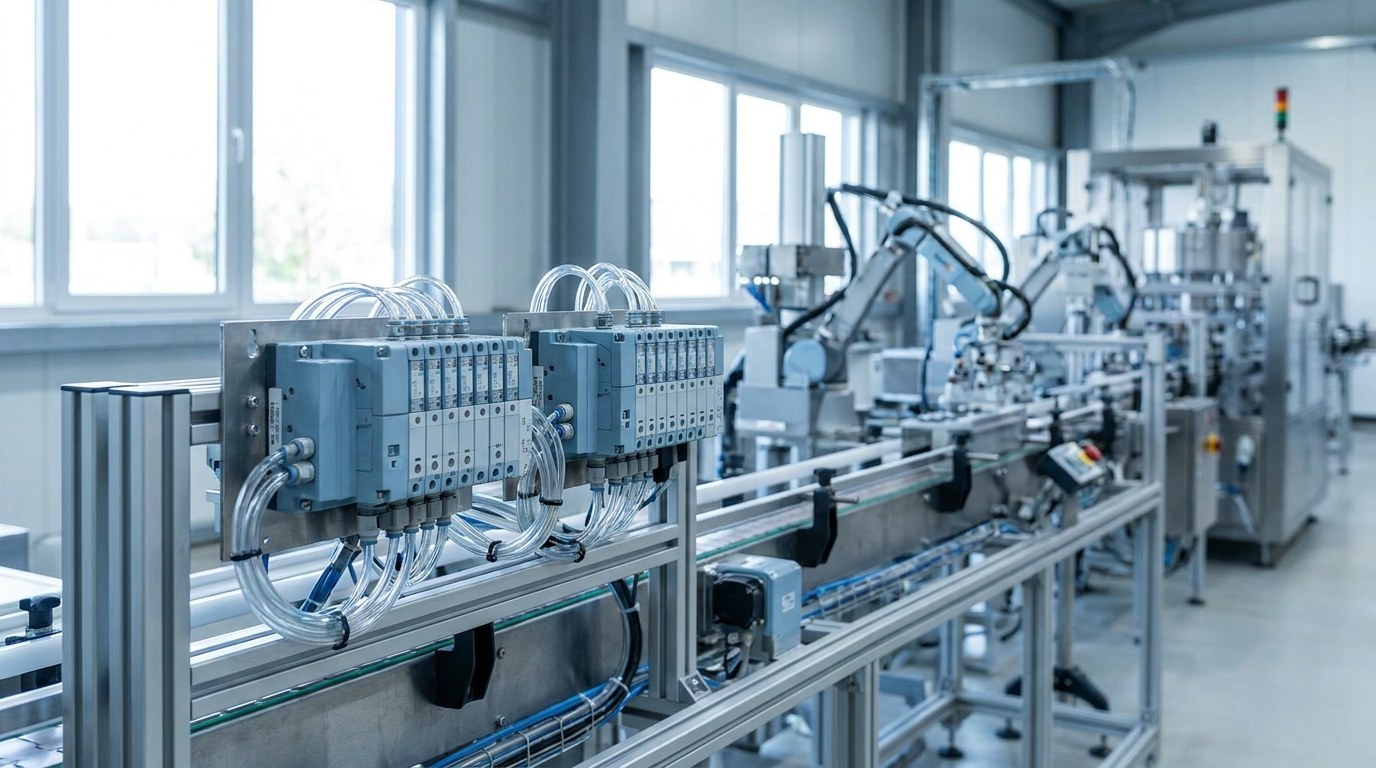

Verpackungs- & Abfülltechnik
Schnelle Schaltzyklen mit verketteten Ventilinseln der Serien K und E+V.

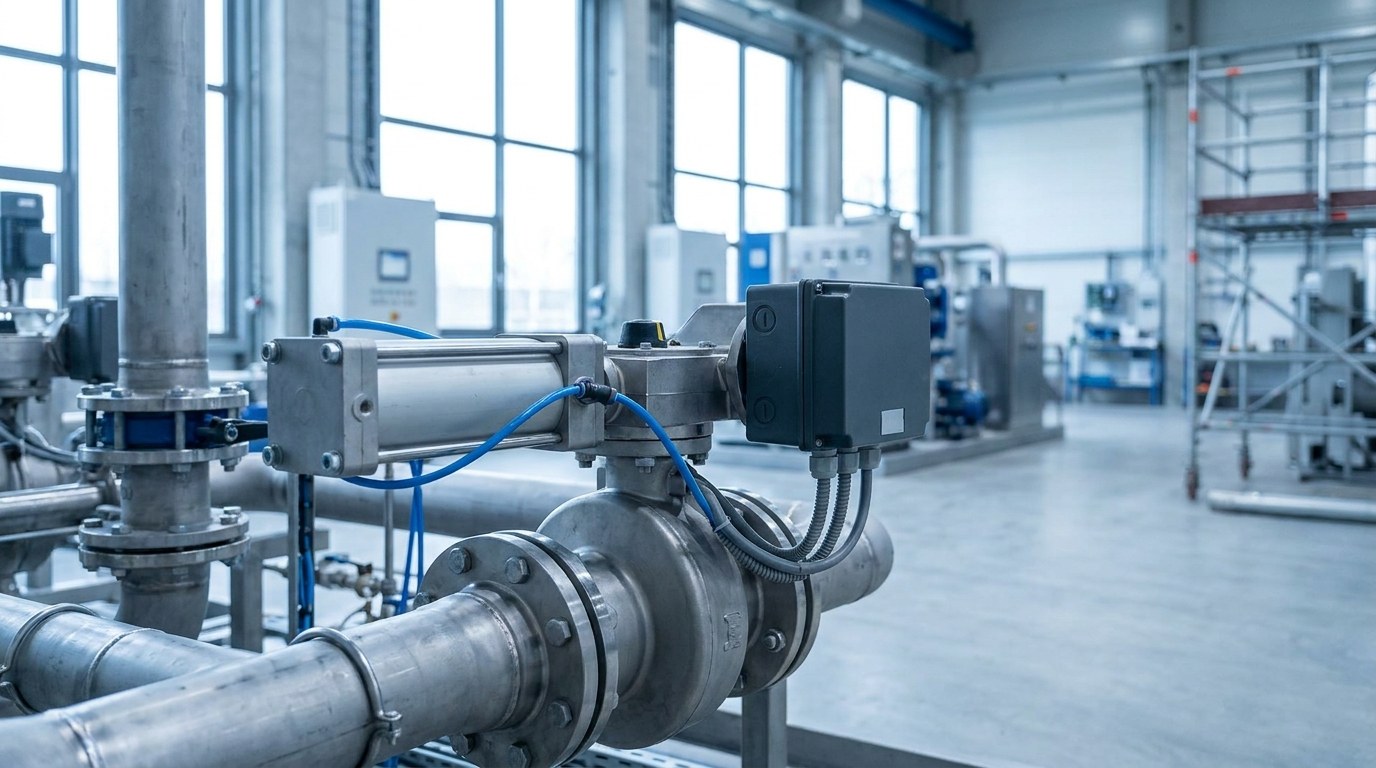

Prozessventil-Ansteuerung
Pneumatische und elektrische Betätigung von Prozessarmaturen in anspruchsvollen Umgebungen.
Logistik & Made in Europe
Verfügbarkeit, Lieferung und Versorgungssicherheit
Ein Ansprechpartner für Auswahl, Zubehör und Ersatzteile – mit planbaren Terminen und EU-weitem Versand.
Ab-Lager-Verfügbarkeit
Gängige Serien – u. a. Serie K3.W sowie ISO-Serien PS110/PS111/PS112 – sind je nach Variante ab Lager verfügbar, für planbare Termine und weniger Stillstand.
EU-weite Lieferung
Zuverlässige Laufzeiten und ein fester Ansprechpartner für Auswahl, Zubehör und Ersatzteile.
Europäische Fertigung & Qualität
Fertigung und Qualitätssicherung in Europa – ein Argument für Versorgungssicherheit und Konformität.
Häufige Fragen
FAQ zu Wegeventilen
Antworten zu Schaltfunktion, Betätigung, Normen und Lieferung.
Was bedeutet 3/2, 5/2 und 5/3 bei Wegeventilen?
Die erste Zahl nennt die Anschlüsse, die zweite die Schaltstellungen. 5/2 bedeutet also 5 Anschlüsse und 2 Schaltstellungen. So lässt sich auf einen Blick erkennen, für welchen Zylindertyp und welche Funktion ein Ventil geeignet ist.
Wann 5/2 statt 5/3?
5/2 wählen Sie für zwei stabile Endstellungen, 5/3 wenn eine definierte Mittelstellung benötigt wird. Die Mittelstellung kann gesperrt, belüftet oder entlüftet ausgeführt sein – wichtig für Positionier- und Sicherheitsfunktionen.
Wegeventil elektrisch oder pneumatisch betätigt – was wähle ich?
Die Wahl richtet sich nach dem verfügbaren Steuersignal, dem Energiekonzept und den Einsatzbedingungen. Liegt kein elektrisches Signal vor oder ist die Elektrik vor Ort kritisch, ist eine pneumatische Betätigung sinnvoll; sonst arbeitet das elektrische Magnetventil.
Was ist eine Federrückstellung?
Eine Federrückstellung bringt das Ventil ohne Signal in die definierte Grundstellung zurück (monostabil). Im Gegensatz dazu behält ein bistabiles, impulsgesteuertes Ventil die zuletzt geschaltete Stellung auch ohne anliegendes Signal.
Was ist ein NAMUR-Ventil?
Ein NAMUR-Ventil ist ein Wegeventil mit genormtem Anschlussbild zum direkten Anbau auf pneumatische Schwenkantriebe. Dadurch entfällt zusätzliche Verrohrung bei der Armaturenautomation.
Ist ein Magnetventil dasselbe wie ein Wegeventil?
Ein Magnetventil ist ein elektrisch betätigtes Wegeventil – derselbe Bauteiltyp, benannt nach der Betätigungsart. Wer ein 3/2- oder 5/2-Magnetventil sucht, findet es im Wegeventil-Sortiment.
Wie schnell liefert STASTO?
Gängige Serien sind je nach Variante ab Lager verfügbar und werden EU-weit versendet. Die Fertigung erfolgt in Europa – für genaue Termine fragen Sie gern die jeweilige Serie an.
