Pneumatikzylinder nach ISO 15552 / VDMA – Normzylinder mit Zubehör

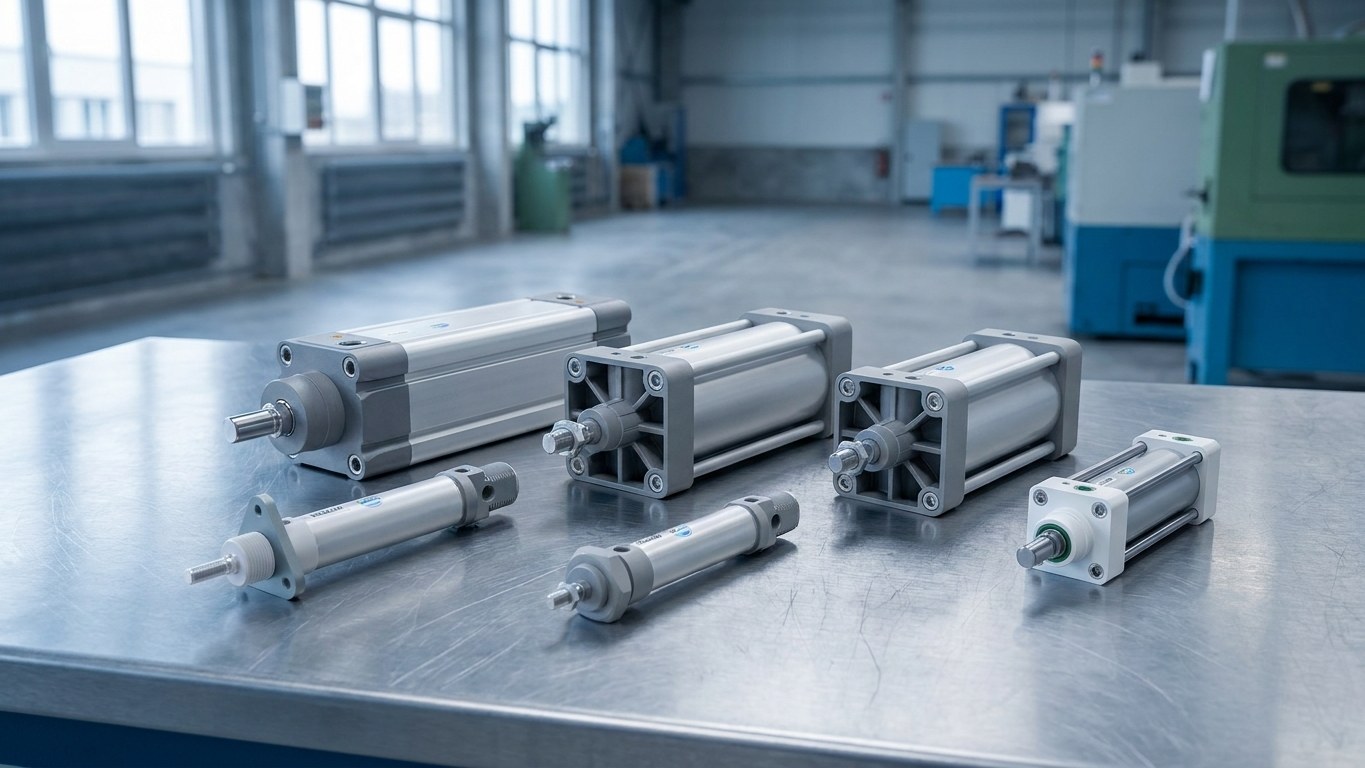

Normzylinder nach ISO 15552 sind der Standard für austauschbare Pneumatikantriebe im Maschinen- und Anlagenbau. Die genormten Anschluss- und Befestigungsmaße sorgen dafür, dass Sie Zylinder verschiedener Baureihen ohne konstruktive Anpassung tauschen können. Bei STASTO finden Sie ISO-15552-Profilmagnetzylinder der Serien NWT, PC10 und XNWT in den Durchmessern 32 bis 125 mm – einfach- und doppeltwirkend, mit passenden Befestigungen, Gelenken und Sensorik aus einer Hand.
ISO-15552-Profilmagnetzylinder, Ø 32–125 mm
Vorteile
Warum Normzylinder nach ISO 15552
Genormte Maße, ein durchgängiges Baureihenprogramm und abgestimmte Anbautechnik – so kombinieren Sie Zylinder, Befestigung und Zubehör in einem System.
Austauschbar nach Norm
Einheitliche Anbau- und Befestigungsmaße nach ISO 15552 (ehem. VDMA 24562 / DIN 24336). Zylinder bleiben über Hersteller und Baureihen hinweg maßlich kompatibel.
Breites Baureihenprogramm
Profilmagnetzylinder der Serien NWT, PC10 und XNWT, doppelt- und einfachwirkend, mit einstellbarer Endlagendämpfung und Druckbereich 0,5…10 bar.
ATEX-Ausführungen verfügbar
Ausgewählte Baureihen wie PC10 sind je nach Variante auch für ATEX Zone 2 und 22 lieferbar – für den Einsatz in explosionsgefährdeten Bereichen.
Komplett mit Anbautechnik
Fuß-, Flansch-, Gabel- und Schwenkbefestigungen sowie Gelenkaugen und Gabelköpfe passend zum Zylinder – ein abgestimmtes System statt Einzelteile.
Ratgeber
Den richtigen Normzylinder auswählen
ISO 15552 legt die Einbau- und Anschlussmaße für Pneumatikzylinder mit abnehmbarer Befestigung fest und ist aus VDMA 24562 und DIN 24336 hervorgegangen. Diese Kenngrößen führen zur passenden Auslegung.
Was ISO 15552 bedeutet
- Normabstammung
- ISO 15552 ging aus VDMA 24562 und der älteren DIN 24336 hervor; der Begriff VDMA-Zylinder ist weiterhin gebräuchlich.
- Austauschbarkeit
- Zylinder gleichen Durchmessers sind herstellerübergreifend mechanisch austauschbar – Vorteil bei Ersatzbeschaffung und Standardisierung.
- Profilbauform
- Eckiges Profilgehäuse mit Zuganker/Deckel und genormten Befestigungspunkten kennzeichnet die ISO-15552-Bauform.
Entscheidende Kenngrößen
- Durchmesser & Kraft
- Bestimmt die Stückkraft – z. B. Ø 32 mm ≈ 428–482 N, Ø 100 mm ≈ 4.710 N bei 6 bar.
- Hub
- Vom Kurzhub bis über 1.600 mm – bei langen Hüben auf Knicklast achten.
- Wirkungsweise
- Doppeltwirkend als Standard oder einfachwirkend mit Feder.
- Endlagendämpfung
- Einstellbar zur Schonung von Zylinder und Anbauteilen.
- Anschluss & Gewinde
- Kolbenstangengewinde und Druckanschluss je Baugröße, z. B. M16x1,5 bzw. G3/8" bei Ø 63 mm.
- Sonderausführungen
- Tieftemperatur (−30…+80 °C), verdrehgesichert, Mehrstellung oder verlängerte Kolbenstange je nach Serie.
Passende Anbautechnik
- Befestigungen
- Fuß (XP), Flansch (XFL), Gabel (XCFA / XCF), Schwenk- und Winkelschwenk (XANL / XCBF / XAS / XASV).
- Aufhängung
- Mittenaufhängung (XCIR / NWCIR) und Lagerböcke (SU-CI) für gelenkige Montage.
- Verbindungselemente
- Gelenkauge (GA), Gabelkopf (G / M) und Flexokupplung (SAS) zum Toleranzausgleich.
- Ventilmontage
- Ventilmontagesatz (SCVK) zur Direktmontage am Zylinder.
Bauformen im Vergleich
ISO 15552 gegenüber anderen Zylinderbauformen
Welche Bauform passt? Die Gegenüberstellung zeigt, wann ISO 15552, ISO 6432 oder Kompaktzylinder die richtige Wahl sind.
| ISO 15552 | ISO 6432 | Kompaktzylinder | |
|---|---|---|---|
| Norm / Bauform | ISO 15552 (ehem. VDMA 24562) | ISO 6432 Miniaturzylinder | Kurzbau, Serie SHD |
| Durchmesserbereich | Ø 32–125 mm | kleine Durchmesser | Ø bis 160 mm |
| Typische Hübe | Kurzhub bis über 1.600 mm | kurze bis mittlere Hübe | besonders kurze Hübe |
| Einsatzschwerpunkt | Standardisierte austauschbare Antriebe | beengte Einbausituationen | platzsparende Anwendungen |
| Befestigungsmaße | genormt, austauschbar | eigene Norm, nicht mit ISO 15552 austauschbar | eigene Bauform, unabhängig von ISO 15552 |
Kategorien
ISO-15552-Zylinder und verwandte Bauformen
Vom genormten Profilmagnetzylinder bis zur Abgrenzung gegenüber Miniatur- und Kompaktbauformen – wählen Sie die passende Kategorie.
Anwendungen
Wo Normzylinder nach ISO 15552 eingesetzt werden
Überall dort, wo lineare pneumatische Bewegungen mit standardisierter Anbindung gefragt sind.

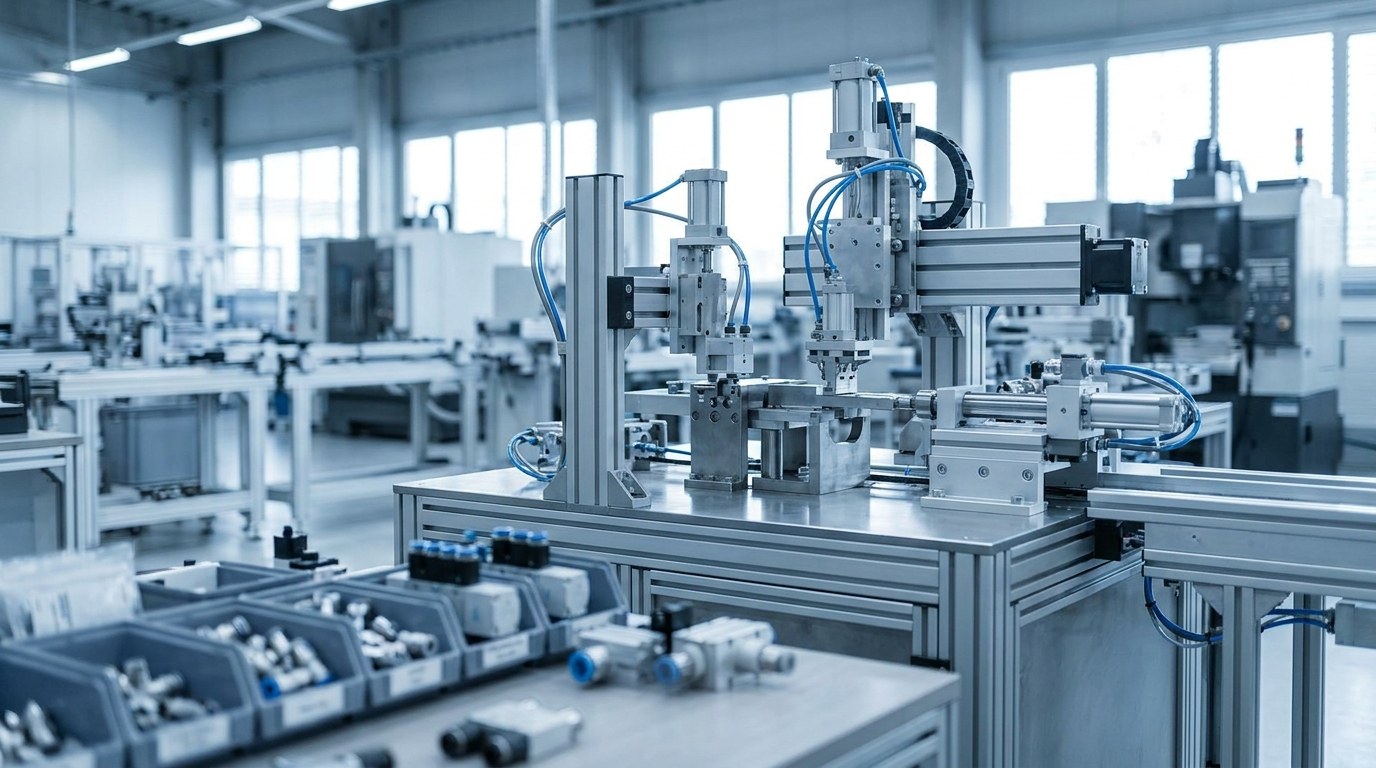

Maschinen- und Sondermaschinenbau
Spannen, Klemmen, Vorschieben und Positionieren mit austauschbaren, genormten Antrieben.

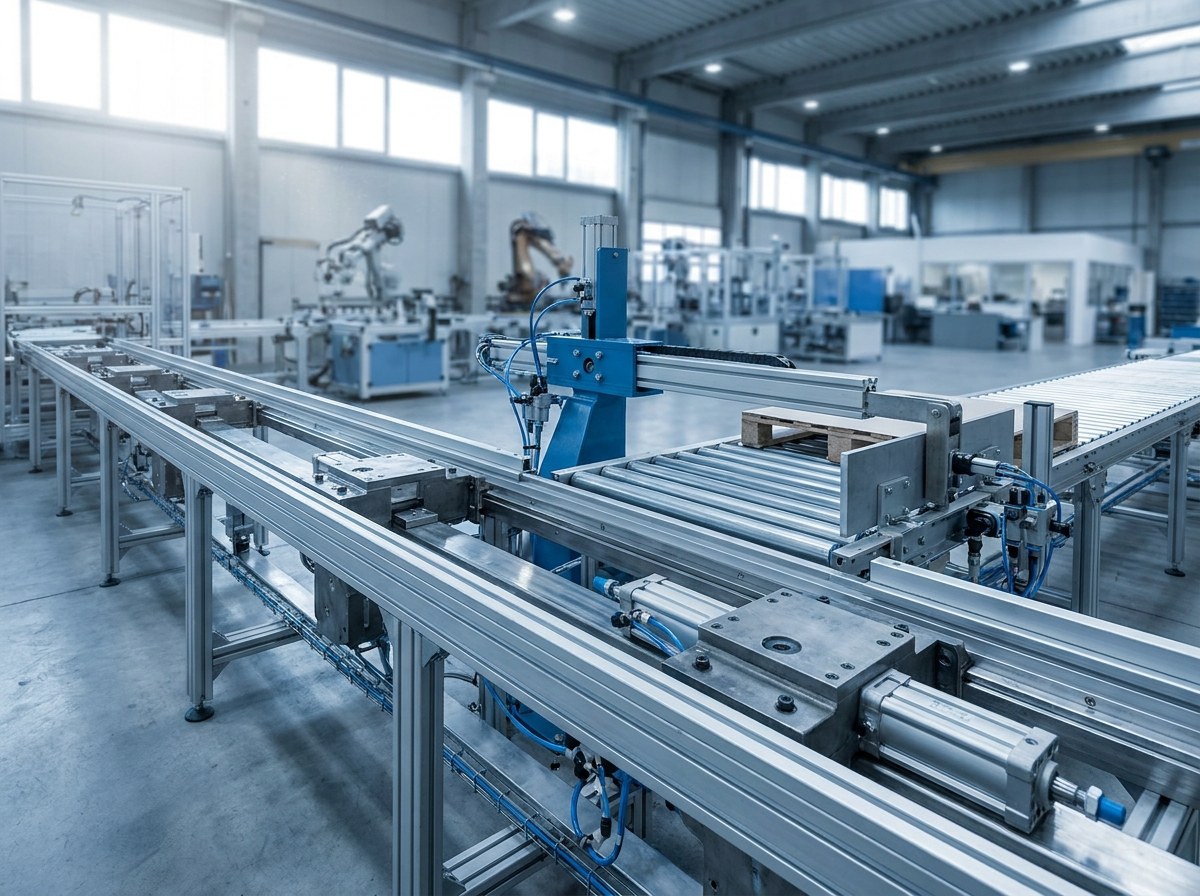

Fördertechnik und Handling
Weichen, Stopper und Schieber mit mittleren bis großen Hüben – Serien für Hübe bis über 1.600 mm verfügbar.

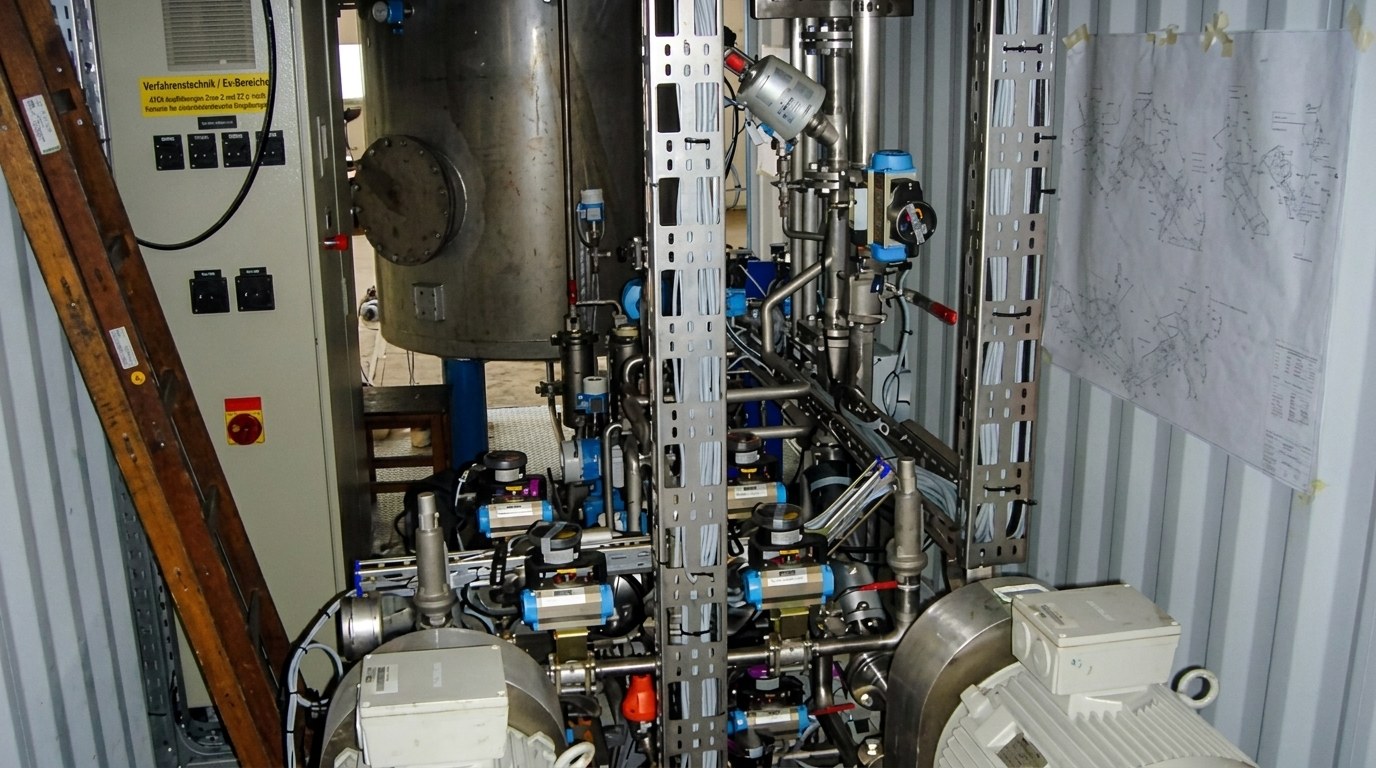

Verfahrenstechnik / Ex-Bereiche
ATEX-Ausführungen Zone 2 und 22 je nach Variante für sicherheitsrelevante Umgebungen.

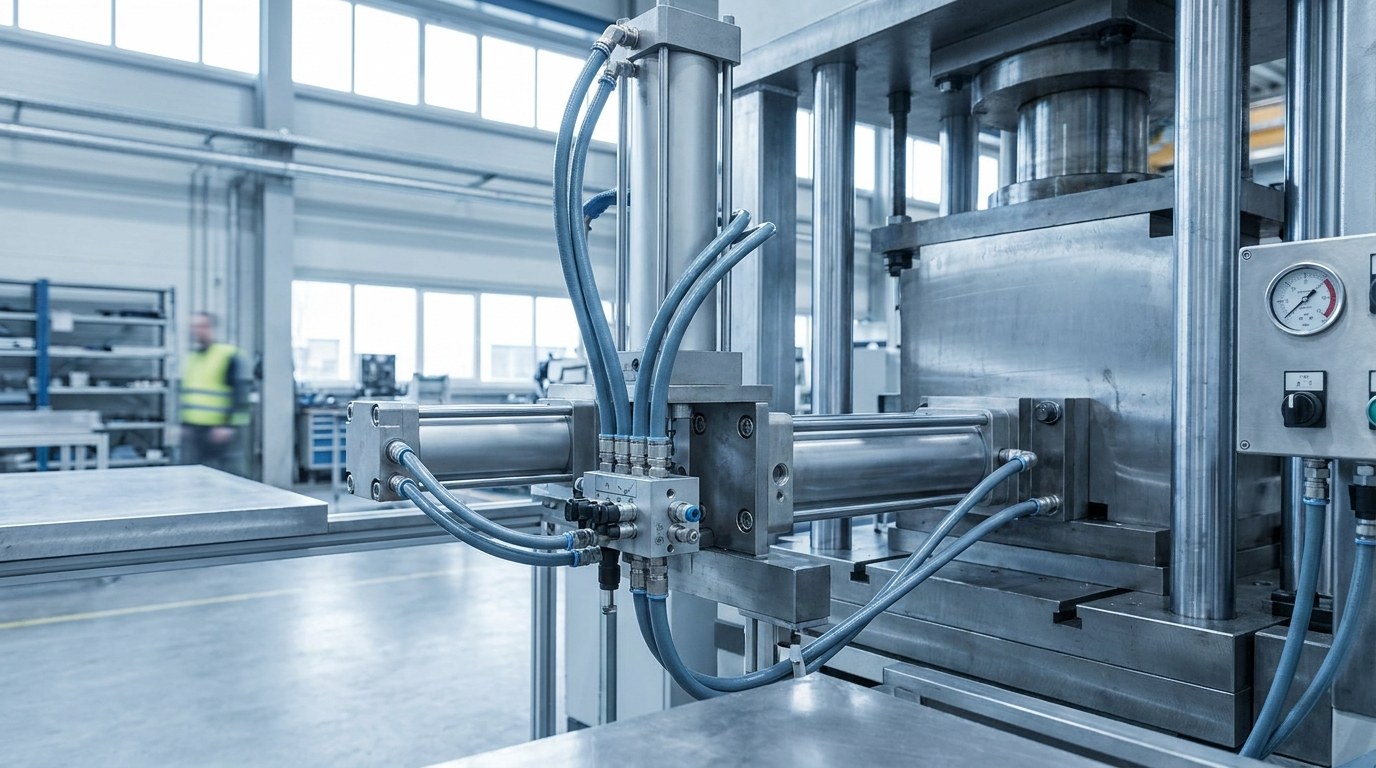

Anlagen mit hohen Stückkräften
Ø 100 mm mit rund 4.710 N und die Ø-125-mm-Klasse für hohe Schub- und Zugkräfte bei 6 bar.

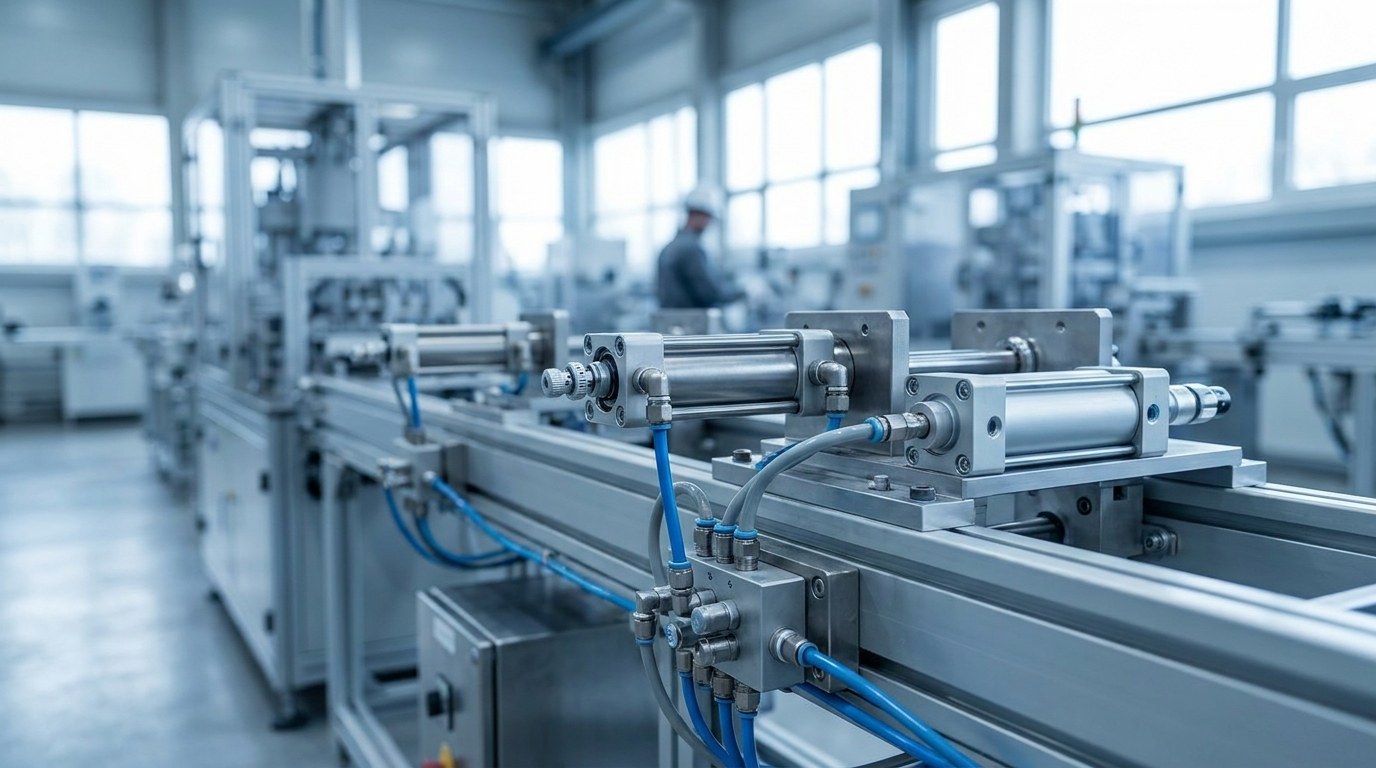

Druckluftbetriebene Antriebstechnik
Doppelt- und einfachwirkende Antriebe im Druckbereich 0,5…10 bar mit einstellbarer Endlagendämpfung.

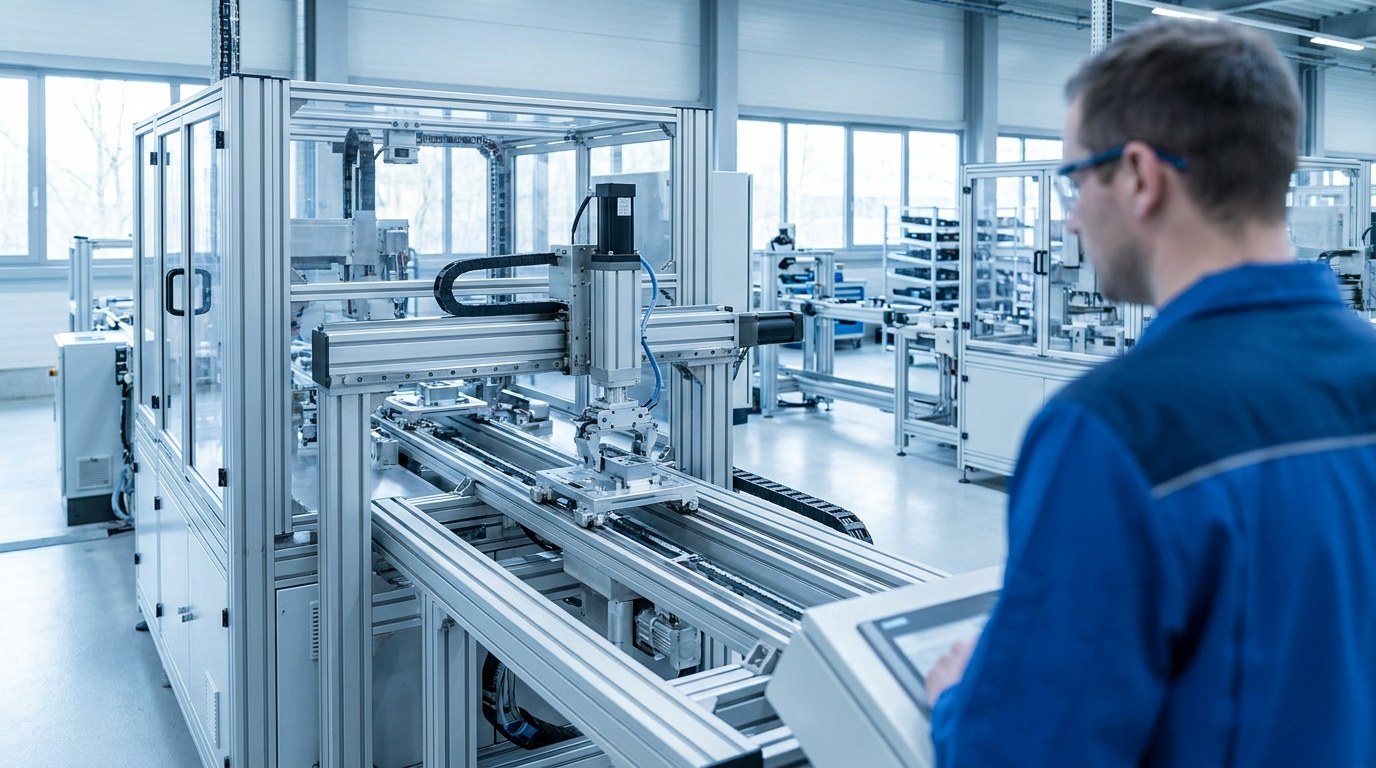

Linearbewegung in der Produktion
Standardisierte Antriebe für reproduzierbare Positionier- und Spannaufgaben in der Fertigung.
Sortiment & Verfügbarkeit

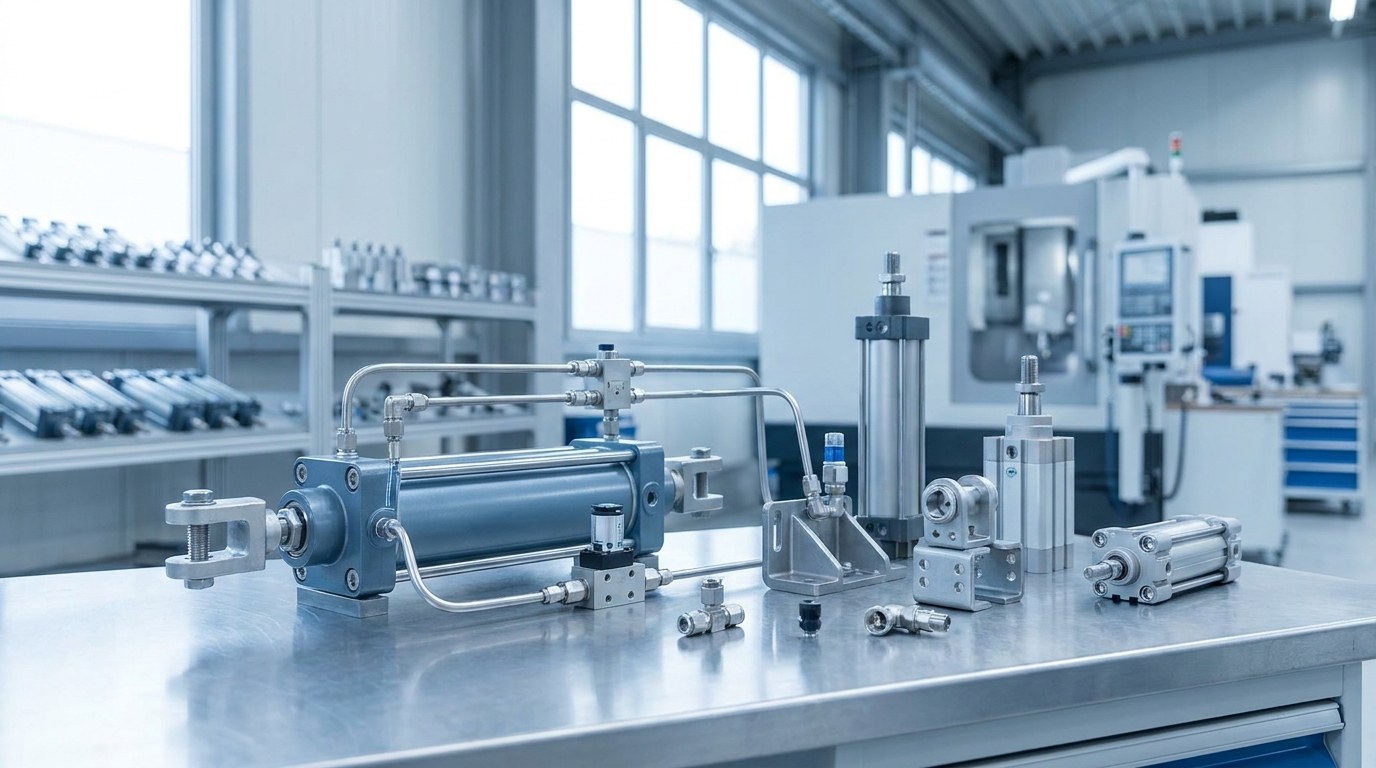

Zylinder, Befestigung und Zubehör aus einem Programm
Sie erhalten Zylinder, Befestigungen und Zubehör aufeinander abgestimmt über das STASTO-Sortiment. Verfügbarkeit, Lieferzeit und Preis je Variante entnehmen Sie der jeweiligen Produktseite.
Abgestimmtes System
Profilmagnetzylinder und genormte Anbautechnik kommen aus einem durchgängigen Programm – Befestigungen und Verbindungselemente passen ohne Improvisation.
Varianten je Anwendung
Durchmesser, Hub und Sonderausführung wählen Sie gezielt aus; die Details zur Variante finden Sie auf der jeweiligen Produktseite.
Sonderausführungen
Tieftemperatur, verdrehgesichert, Mehrstellung oder verlängerte Kolbenstange sind je nach Serie verfügbar – auf Anfrage prüfen wir die passende Auslegung.
Häufige Fragen
Fragen zu ISO-15552-Normzylindern
Antworten zu Norm, Durchmessern, ATEX und Austauschbarkeit.
Was ist ein Normzylinder nach ISO 15552?
Ein Pneumatikzylinder mit genormten Einbau- und Befestigungsmaßen nach ISO 15552. Dadurch sind Zylinder gleichen Durchmessers herstellerübergreifend austauschbar.
Was ist der Unterschied zwischen ISO 15552 und VDMA?
ISO 15552 ist die heute gültige internationale Norm; sie löste die deutsche VDMA 24562 und früher DIN 24336 ab. Der Begriff VDMA-Zylinder wird im Markt weiterhin synonym für diese Normzylinder verwendet.
Welche Durchmesser bietet STASTO nach ISO 15552 an?
Profilmagnetzylinder sind in den Durchmessern 32, 40, 50, 63, 80, 100 und 125 mm verfügbar – mit unterschiedlichen Hüben und Ausführungen.
Gibt es ISO-15552-Zylinder in ATEX-Ausführung?
Ja, ausgewählte Baureihen wie die Serie PC10 sind je nach Variante für ATEX Zone 2 und 22 lieferbar. Die konkrete Eignung entnehmen Sie der jeweiligen Produktseite oder fragen Sie diese an.
Sind ISO-15552-Zylinder mit Kompaktzylindern austauschbar?
Nein. Kompaktzylinder der Serie SHD und ISO-6432-Miniaturzylinder folgen anderen Bauformen und Befestigungsmaßen und sind nicht mit ISO 15552 austauschbar.
Welche Befestigungen passen zu ISO-15552-Zylindern?
Genormte Anbautechnik wie Fuß- (XP), Flansch- (XFL), Gabel- (XCFA/XCF) und Schwenkbefestigungen (XANL/XCBF) sowie Gelenkaugen (GA) und Gabelköpfe (G/M) passen zur ISO-15552-Bauform.
