Armaturen · Kugelhähne

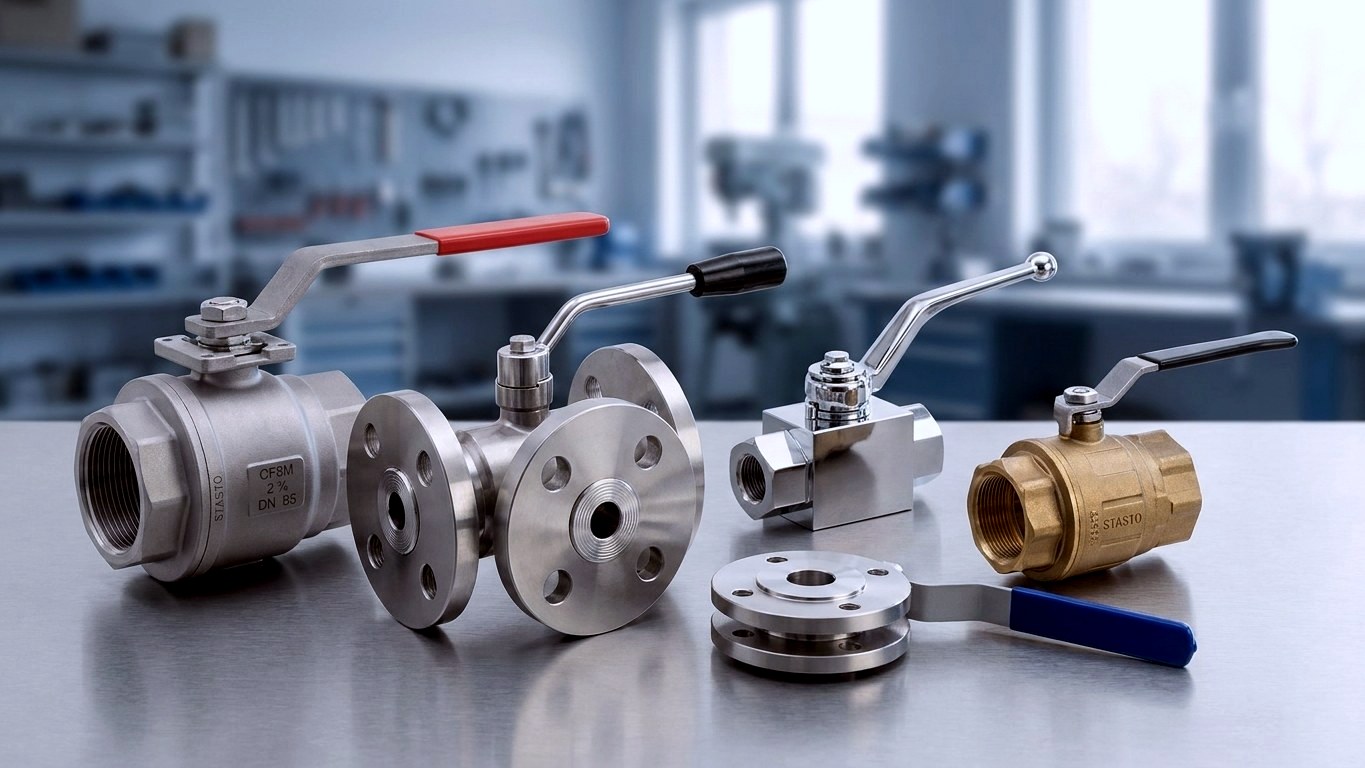

Edelstahl-Kugelhähne — Absperrhähne für Gewinde und Flansch
Wenn das Medium aggressiv ist, die Temperatur schwankt oder die Anlage gereinigt werden muss, entscheidet der Werkstoff über die Standzeit der Absperrarmatur. Edelstahl-Kugelhähne sind deshalb in Chemie, Prozesstechnik, Lebensmittelproduktion und im Maschinen- und Anlagenbau die Referenz: korrosionsbeständig, mechanisch robust, mit geringem Strömungswiderstand bei vollem Durchgang und klarer 90°-Schaltbewegung. Bei STASTO finden Sie eine durchgehende Linie — vom zweiteiligen Innengewindehahn über dreiteilige, wartbare Ausführungen und Flanschkugelhähne bis zum Hochdruck-Kugelhahn und zur fertig konfigurierten Einheit mit Druckluftdreh- oder Elektroantrieb.
Werkstoff, Bauform, Antrieb aus einer Hand
Ihre Vorteile
Warum Edelstahl-Kugelhähne von STASTO
Werkstoffnummer statt Sammelbegriff, Bauform passend zum Wartungskonzept und ein Ansprechpartner für Armatur, Antrieb und Zubehör.
Werkstoffe, die zum Medium passen
Je nach Serie stehen Gehäuse und Kugel in 1.4401, 1.4404, 1.4571 oder als Gussgehäuse 1.4408 zur Verfügung; Flanschausführungen der Serie 720000 sind in 1.4301 ausgeführt. Die exakte Werkstoffkombination steht in jeder Artikelbeschreibung — so vergleichen Sie Werkstoffnummer gegen Werkstoffnummer.
Zwei- oder dreiteilig — je nach Wartungskonzept
Zweiteilige Kugelhähne wie die Serien 701000 und 704000/700000 sind kompakt und preislich attraktiv. Dreiteilige Ausführungen der Serien 710000, 710009 und 710060 lassen sich im eingebauten Zustand öffnen; Dichtungen und Kugel sind austauschbar, ohne die Rohrleitung zu demontieren.
Voller Durchgang als Standard
Die Gewindeserien sind überwiegend mit vollem Durchgang ausgeführt, also mit Kugelbohrung in Nennweite — geringer Druckverlust und je nach Ausführung spülbar. Reduzierte Durchgänge sowie Kugelbohrung L oder T bieten die Mehrwege-Serien BA037/BA038.
Vom Handhebel zum automatisierten Absperrorgan
Denselben Kugelhahn erhalten Sie manuell oder als Einheit mit Druckluftdrehantrieb (Serien BAB1, BAC1, BAC4, BAC5, BAL1/BAT1) bzw. Elektroantrieb (Serien 8E004, 8E014, 8E028/8E029, 8E032, 8E033) — optional mit aufgebautem NAMUR-Steuerventil, Magnetspule und Gerätesteckdose.
Auswahlratgeber
Edelstahl-Kugelhahn auswählen — worauf es ankommt
Werkstoff, Bauform, Dichtungspaket und Anschluss bestimmen gemeinsam, ob die Armatur im Betrieb hält. Die wichtigsten Entscheidungskriterien im Überblick.
Werkstoffe und Werkstoffnummern
- 1.4401 / 1.4404
- Austenitische Edelstähle für Gehäuse und Kugel in mehreren Gewindeserien; 1.4401 poliert z. B. in der zweiteiligen Serie 701000.
- 1.4408
- Gussgehäuse-Werkstoff, unter anderem bei den 3-Wege-Serien BA037/BA038 mit Kugel in 1.4401.
- 1.4571
- Titanstabilisierte Variante, z. B. bei Hochdruckserien wie BA102 in Kombination mit 1.4404.
- 1.4301
- Werkstoff der Flanschkugelhähne der Serie 720000 mit vollem Durchgang.
Bauform und Anschluss
- Zweiteilig
- Kompakte Innengewindeausführung, z. B. Serien 700000/704000 und 701000 — platzsparend und wirtschaftlich.
- Dreiteilig
- Im eingebauten Zustand zu öffnen, Kugel und Dichtungen tauschbar — Serien 710000, 710009 und 710060.
- Flansch
- Für größere Nennweiten und flanschgebundene Leitungen, z. B. Serie 720000 mit PN 16 und Nennweiten 15 bis 150 mm.
- Mehrwege
- 3-Wege-Kugelhähne BA037/BA038, dreischalig dichtend, Kugelbohrung L oder T, Druckbereich 0…64 bar.
Dichtungspaket und Betriebsbedingungen
- PTFE / PTFE-FKM
- Übliche Kombination für Flüssigkeiten, Gase und Druckluft in den Standardserien.
- Dampfausführung
- Serie 710060 mit verstärkter Dichtung, Mediumstemperatur bis +198 °C, Druckbereich Dampf 0…15 bar.
- Karbographitverstärktes PTFE
- Für hohe Anforderungen, z. B. Variante BA469-34N-L-AH3C mit 0…138 bar, Class 800, antistatisch, Fire-Safe und ATEX-Kennzeichnung — Merkmale gelten variantenbezogen, nicht pauschal.
- Totraumarm
- Serie 710009 mit totraumarmer bzw. totraumfreier Dichtungsgeometrie für reinigungskritische Anlagen.
Automatisierung
- Doppeltwirkend
- Druckluftdrehantriebe der Serien BAB1, BAC1, BAC4, BAC5 für definiertes Auf- und Zufahren, typische Steuerdrücke ab 5,5 bar.
- Einfachwirkend
- Federrückstellung für definierte Sicherheitsstellung bei Druckluftausfall, u. a. Serien BAL1/BAT1.
- Elektroantrieb
- Serien 8E004, 8E014, 8E028/8E029, 8E032 und 8E033 für Anlagen ohne Druckluftnetz; Spannung, Laufzeit und Rückmeldekontakte je Antriebstyp.
- Steuer- und Rückmeldezubehör
- NAMUR-Steuerventil, Magnetspule, Gerätesteckdose und Endlagenrückmeldung optional aufgebaut.
Bauformen im Vergleich
Zweiteilig, dreiteilig, Flansch oder Hochdruck
Vier Bauformen, vier Einsatzprofile: Die Übersicht ordnet Anschluss, Wartbarkeit und typische Serien einander zu.
| 2-teilig Gewinde | 3-teilig Gewinde | Flansch | Hochdruck | |
|---|---|---|---|---|
| Typische Serien | 700000/704000, 701000 | 710000, 710009, 710060 | 720000, 721000, 760000 | BA102, BA234 |
| Anschluss | Innengewinde | Innengewinde | Flansch, z. B. PN 16 | je nach Ausführung |
| Wartung | Austausch der Armatur | im eingebauten Zustand zu öffnen | leitungsgebunden über Flansch | anwendungsbezogen abstimmen |
| Druckbereich (Beispiel) | 0…40 bar (704000) | je nach Serie, Dampf 0…15 bar (710060) | PN 16 (720000) | bis 350 bar (BA102) |
| Werkstoff (Beispiel) | 1.4401 poliert (701000) | 1.4401/1.4404 je Serie | 1.4301 (720000) | 1.4571/1.4404 (BA102) |
| Stärke | kompakt und wirtschaftlich | reinigbar und wartbar | große Nennweiten bis 150 mm | hohe Druckstufen |
Sortiment
Bauformen und Sortimentsbereiche
Vom manuellen Innengewindehahn bis zur automatisierten Flanscharmatur — hier geht es direkt in die passende Produktkategorie.
Einsatzfelder
Typische Einsatzfelder
Wo Edelstahl-Kugelhähne ihre Stärken ausspielen — und welches Auslegungskriterium jeweils führt.
Chemie und Prozesstechnik
Aggressive und wechselnde Medien verlangen definierte Werkstoffpaarungen. Hier zählen austenitische Werkstoffe wie 1.4401, 1.4404 oder 1.4571 und PTFE-basierte Dichtungen. Je nach Zone und Betreibervorgabe kommen antistatische, Fire-Safe- oder ATEX-gekennzeichnete Varianten in Frage — welche Variante das erfüllt, entnehmen Sie der Artikelbeschreibung.
Lebensmittel-, Getränke- und Reinmedienanlagen
Reinigbarkeit ist das Auslegungskriterium. Dreiteilige Kugelhähne mit vollem Durchgang lassen sich öffnen und inspizieren; Serien mit totraumarmen bzw. totraumfreien Dichtungen wie 710009 reduzieren Ablagerungen im Dichtungsbereich. Für CIP-/SIP-Prozesse bitte Temperatur- und Medienangaben mitschicken.
Dampf- und Heißwasserkreise
Für Dampf entscheiden Dichtungswerkstoff und Druck-Temperatur-Verhalten. Die dreiteilige Serie 710060 ist ausdrücklich für Dampf ausgeführt: PTFE-verstärkt/FKM, Mediumstemperatur bis +198 °C, Druckbereich Dampf 0…15 bar. Nennweite und Einbaulänge je Größe.
Druckluft, Vakuum und technische Gase
In der Pneumatik dienen Edelstahl-Kugelhähne als Absperr- und Wartungsorgan in korrosiver Umgebung oder bei öl- und fettfreien Anforderungen. Passende Verschraubungen und Kupplungen in 1.4404, 1.4305 oder 1.4571 finden Sie im Pneumatik-Sortiment.
Hydraulik, Prüfstände und Dosiertechnik
Hier bestimmen Druckstufe und Schaltfrequenz die Wahl. Hochdruckserien mit Druckbereichen bis 350 bar, kombiniert mit doppeltwirkendem Druckluftdrehantrieb, erlauben ferngesteuertes Absperren im Prüfzyklus.
Maschinen- und Anlagenbau, OEM
Für Serienmaschinen zählen reproduzierbare Konfigurationen: gleiche Serie, gleicher Antrieb, gleiche Rückmeldung über alle Baulose. Wir hinterlegen die Kombination als Artikel, damit Ihre Stückliste stabil bleibt.
Beschaffung

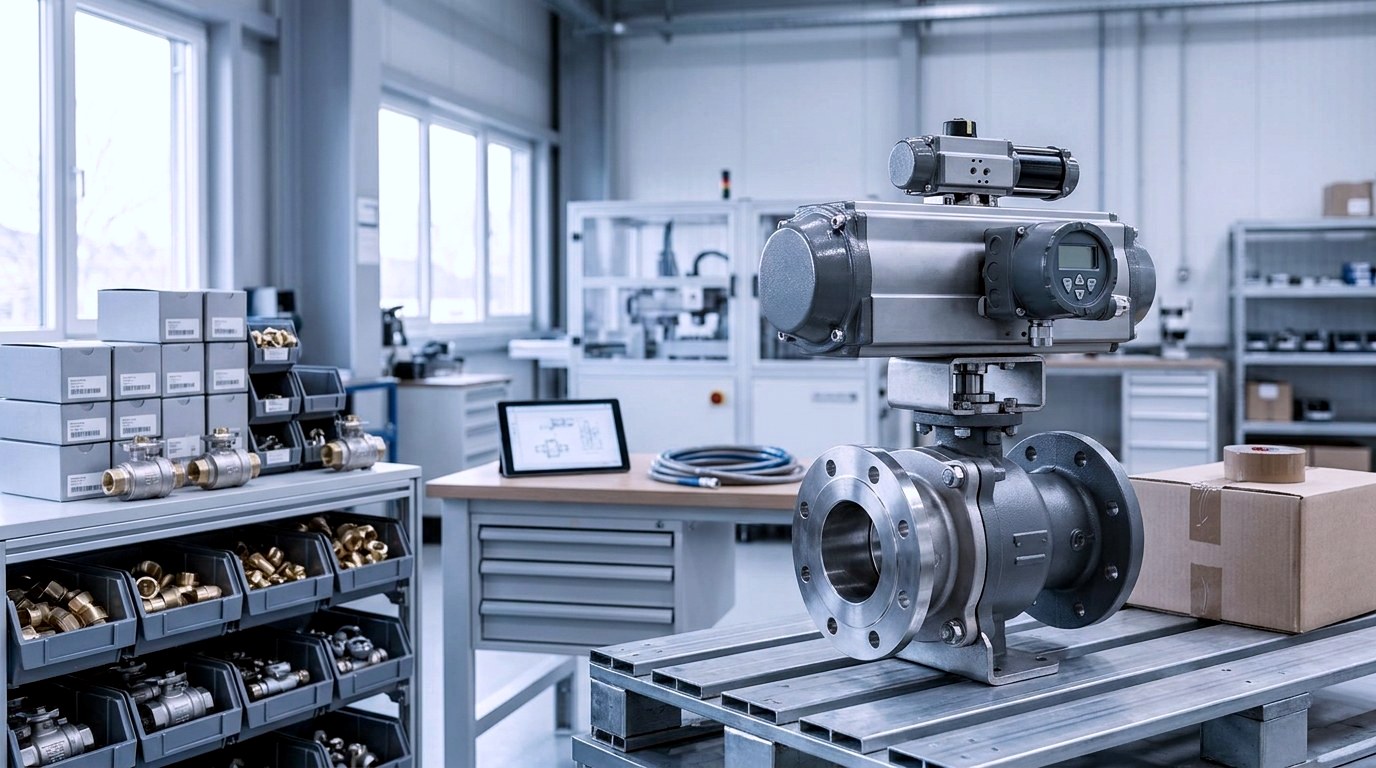

Verfügbarkeit, Anfrage und Lieferung
Die Verfügbarkeit unterscheidet sich je Serie, Nennweite und Ausführung. Gängige Gewindegrößen der Standardserien sind in der Regel kurzfristig disponierbar; Sonderwerkstoffe, große Nennweiten und antriebsseitig konfigurierte Einheiten werden projektbezogen terminiert.
Verfügbarkeit und Termin
Artikelbezogen im Shop einsehbar oder auf Anfrage — bitte immer mit Artikelnummer angeben.
Konfigurierte Einheiten
Armatur, Antrieb, Steuerventil und Rückmeldung werden auftragsbezogen zusammengestellt; Lieferzeit auf Anfrage.
Dokumente und Sonderausführungen
Werkstoff- und Prüfdokumente, Sonderdichtungen sowie Ausführungen nach Kunden-Werksnormen klären wir projektbezogen — bitte in der Anfrage angeben.
Ersatzteile und Rahmenbedarfe
Wartungssätze für dreiteilige Serien mit Serien- und Nennweitenangabe anfragen. Für wiederkehrende Bedarfe hinterlegen wir Ihre Konfiguration, damit Nachbestellungen identisch bleiben.
So arbeiten wir
In drei Schritten zur passenden Armatur
Von den Betriebsdaten zur konfigurierten Einheit — mit technischer Beratung durch Armaturenspezialisten.
Betriebsdaten nennen
Medium, Druck, Temperatur, Nennweite und Anschlussart genügen als Startpunkt. Für Reinmedien- oder Dampfanwendungen bitte auch Reinigungsverfahren und Zyklen angeben.
Serie und Werkstoff zuordnen
Wir ordnen Bauform, Werkstoffnummer und Dichtungspaket zu und prüfen, ob eine zwei- oder dreiteilige, Flansch- oder Hochdruckausführung passt.
Antrieb und Zubehör konfigurieren
Auf Wunsch stellen wir Armatur, Druckluftdreh- oder Elektroantrieb, NAMUR-Steuerventil und Endlagenrückmeldung als eine Einheit zusammen und hinterlegen sie für Nachbestellungen.
Häufige Fragen
Fragen zu Edelstahl-Kugelhähnen
Werkstoffe, Bauformen, Dampf und Automatisierung — kurz beantwortet.
Welcher Edelstahl eignet sich für Kugelhähne?
Für Kugelhähne werden je nach Serie die austenitischen Werkstoffe 1.4401, 1.4404, 1.4571, das Gussgehäuse 1.4408 sowie 1.4301 eingesetzt. Welche Kombination aus Gehäuse- und Kugelwerkstoff vorliegt, steht in jeder Artikelbeschreibung — so vergleichen Sie Werkstoffnummer gegen Werkstoffnummer statt pauschal „Edelstahl“.
Was ist der Unterschied zwischen zwei- und dreiteiligen Kugelhähnen?
Zweiteilige Kugelhähne sind kompakt und wirtschaftlich, dreiteilige lassen sich im eingebauten Zustand öffnen und warten. Zweiteilige Ausführungen finden Sie u. a. in den Serien 700000/704000 und 701000, dreiteilige in den Serien 710000, 710009 und 710060, bei denen Kugel und Dichtungen austauschbar sind.
Gibt es Edelstahl-Kugelhähne für Dampf?
Ja, die dreiteilige Serie 710060 ist ausdrücklich für Dampf ausgeführt: verstärkte PTFE-/FKM-Dichtung, Mediumstemperatur bis +198 °C und Druckbereich Dampf 0…15 bar. Nennweite und Einbaulänge unterscheiden sich je Baugröße.
Welchen Druck halten Edelstahl-Kugelhähne aus?
Der Druckbereich ist serienabhängig: Gewindeserien liegen beispielsweise bei 0…40 bar (Serie 704000) oder 0…105 bar (Serie 701000), Flanschausführungen der Serie 720000 bei PN 16. Hochdruckserien wie BA102 sind mit Gehäuse und Kugel in 1.4571/1.4404 für Flüssigkeiten bis 350 bar ausgeführt.
Kann man einen Edelstahl-Kugelhahn automatisieren?
Ja, dieselben Kugelhähne sind mit Druckluftdrehantrieb oder Elektroantrieb als fertige Einheit erhältlich. Pneumatisch stehen die Serien BAB1, BAC1, BAC4, BAC5 und BAL1/BAT1 zur Verfügung, elektrisch die Serien 8E004, 8E014, 8E028/8E029, 8E032 und 8E033 — optional mit NAMUR-Steuerventil, Magnetspule und Endlagenrückmeldung.
Was bedeutet voller Durchgang bei einem Kugelhahn?
Voller Durchgang heißt, dass die Kugelbohrung dem Nenndurchmesser der Leitung entspricht, wodurch der Druckverlust minimal bleibt und die Armatur je nach Ausführung spülbar ist. Die Gewindeserien sind überwiegend so ausgeführt; reduzierte Durchgänge sowie Kugelbohrung L oder T bieten die Mehrwege-Serien BA037/BA038.
Welche Kugelhähne eignen sich für Lebensmittel- und Reinmedienanlagen?
Für reinigungskritische Anlagen eignen sich dreiteilige Kugelhähne mit vollem Durchgang, die sich öffnen und inspizieren lassen. Serien mit totraumarmer bzw. totraumfreier Dichtungsgeometrie wie 710009 reduzieren Ablagerungen im Dichtungsbereich; für CIP-/SIP-Prozesse geben Sie bitte Temperatur- und Medienangaben an.
Gibt es antistatische, Fire-Safe- oder ATEX-Ausführungen?
Solche Merkmale sind variantenbezogen und gelten nicht pauschal für die Kategorie. Die Variante BA469-34N-L-AH3C ist beispielsweise mit karbographitverstärktem PTFE, 0…138 bar, Class 800, antistatisch, Fire-Safe und ATEX-Kennzeichnung ausgeführt — bitte prüfen Sie die konkrete Artikelbeschreibung oder fragen Sie uns.
Passend dazu
Verwandte Sortimente
Ergänzende Kategorien für Antrieb, Rückmeldung und Anschlusstechnik rund um den Edelstahl-Kugelhahn.
Nächster Schritt
Passenden Edelstahl-Kugelhahn finden
Sagen Sie uns Medium, Druck, Temperatur und Anschluss — wir ordnen Serie, Werkstoff und Dichtungspaket zu und konfigurieren auf Wunsch die komplette Einheit mit Antrieb.
