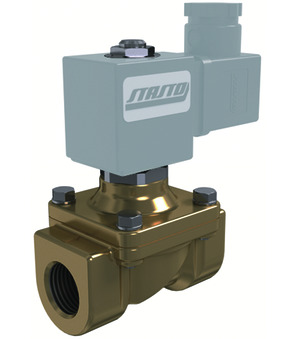

2/2-Wege-Magnetventil 21HF7K0B350
2/2-Wege-Magnetventil Serie 21H..K0Y; zwangsgesteuert; NC; Körper Messing; Führungsrohr Edelstahl; Dichtung NBR; Mediumstemperatur -10...+90°C; Steckerbreite 32mm; G 11/4"; DN 35mm; Druck AC 0-16bar; Baulänge 128mm; Standardspule BDA
Intrastat Nr.: 84818099
Ursprungsland: Italien
Gewicht: 2.45 kg
Kurzartikelnummer:21HF7K0B350
Ursprungsland: Italien
Gewicht: 2.45 kg
Kurzartikelnummer:21HF7K0B350
2/2-Wege-Magnetventil Serie 21H..K0Y; zwangsgesteuert; NC; Körper Messing; Führungsrohr Edelstahl; Dichtung NBR; Mediumstemperatur -10...+90°C; Steckerbreite 32mm; G 11/4"; DN 35mm; Druck AC 0-16bar; Baulänge 128mm; Standardspule BDA
| Abmessung | |
|---|---|
| Innengewinde | G 1 1/4" |
| DN | 35 mm |
| Baulänge | 128 mm |
| Bauformen | |
| Steckerbreite | 32 mm |
| Druck | |
| Druck AC | 0...16 bar |
| Materialien | |
| Dichtung | NBR |
| Eigenschaften | |
| Spule | BDA |
| Mediumstemperatur | -10...+90 °C |
