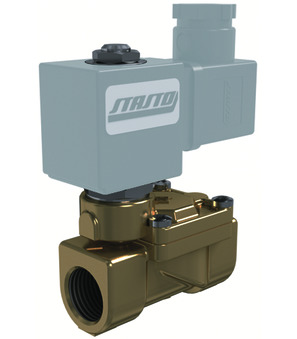

2/2-Wege-Magnetventil 21W3KB190-BDV08230AY

Preis:

168,80 €
2/2-Wege-Magnetventil Serie 21W, 21WA Store
  1. Produkte
  2. Armaturen
  3. Magnetventile für Flüssigkeiten und Gase
  4. 2/2-Wege Magnetventile - vorgesteuert
  5. 2/2-Wege-Magnetventil Serie 21W, 21WA
  6. 21W3KB190-BDV08230AY
2/2-Wege-Magnetventil 21W3KB190-BDV08230AY
2/2-Wege-Magnetventil 21W3KB190-BDV08024CY
2/2-Wege-Magnetventil 21W3KB190-BDV08024CY
170,80 €
170,80 €
2/2-Wege-Magnetventil 21W3KB190-BDA08223DS
2/2-Wege-Magnetventil 21W3KB190-BDA08223DS
164,30 €
164,30 €

2/2-Wege-Magnetventil 21W3KB190-BDV08230AY

21W3KB190
2/2-Wege-Magnetventil Serie 21W, 21WA; vorgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung NBR; Mediumstemperatur -10...+90°C; Standardspule BDA; Steckerbreite 32mm; G 3/4"; DN 19mm; Druck AC/DC 0,2-16bar; Baulänge 104mm
BDV08230AY
Magnetspule Typ BDV; für feuchte Umgebung; Zulassung CSA/UL/VDE; Steckerbreite 32mm; Spannung 230V/50Hz, 240V/60Hz

Intrastat Nr.: 84818099
Ursprungsland: Italien
Gewicht: 0.67 kg
Kurzartikelnummer:21W3KB190BDV08230AY
https://www.stasto.hu/web/image/product.template/220989/image_1920?unique=eb38ccc

21W3KB190
2/2-Wege-Magnetventil Serie 21W, 21WA; vorgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung NBR; Mediumstemperatur -10...+90°C; Standardspule BDA; Steckerbreite 32mm; G 3/4"; DN 19mm; Druck AC/DC 0,2-16bar; Baulänge 104mm
BDV08230AY
Magnetspule Typ BDV; für feuchte Umgebung; Zulassung CSA/UL/VDE; Steckerbreite 32mm; Spannung 230V/50Hz, 240V/60Hz

168,80 € 168.8 EUR 168,80 €

ár kérésre

  • Innengewinde
  • DN
  • Baulänge
  • Steckerbreite
  • Ausführung
  • Spannung
  • Spannungsart
  • Druck AC/DC
  • Dichtung
  • Spule
  • Mediumstemperatur
  • Zulassung

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns
Abmessung
Innengewinde G 3/4"
DN 19 mm
Baulänge 104 mm
Bauformen
Steckerbreite 32 mm
Elektrische Kennzahlen
Spannung 230V/50Hz-240V/60Hz
Spannungsart AC
Druck
Druck AC/DC 0,2...16 bar
Materialien
Dichtung NBR
Eigenschaften
Spule BDA
Mediumstemperatur -10...+90 °C
Zulassung UL/CSA/VDE
