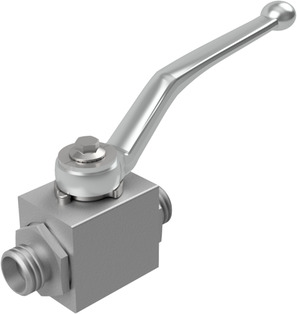

Hochdruckkugelhahn BA233-28L-L
Hochdruckkugelhahn Serie BA233; Außengewinde gemäß ISO 8434-1 (DIN 2353); Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; Mediumstemperatur -20...+100°C; für Flüssigkeiten; Anschluss 28L/M36x2; Nennweite 25mm; Druckbereich 0...350bar; Einbaulänge 108mm
Intrastat Nr.: 84818081
Ursprungsland: Deutschland
Gewicht: 2.03 kg
Kurzartikelnummer:BA23328LL
Ursprungsland: Deutschland
Gewicht: 2.03 kg
Kurzartikelnummer:BA23328LL
Hochdruckkugelhahn Serie BA233; Außengewinde gemäß ISO 8434-1 (DIN 2353); Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; Mediumstemperatur -20...+100°C; für Flüssigkeiten; Anschluss 28L/M36x2; Nennweite 25mm; Druckbereich 0...350bar; Einbaulänge 108mm
| Abmessung | |
|---|---|
| Außengewinde | M36x2 |
| DN | 25 mm |
| Baulänge | 108 mm |
| Bauformen | |
| Baureihe | 28L |
| Druck | |
| Druckbereich | 0...350 bar |
Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...
In Ihrer Sprache
ZIPDatenblätter
1Datenblatt_Hochdruckkugelhahn Serie BA233-L-L, BA233-S-L_DE.pdf
Herunterladen
Konformitätserklärungen
1Konformitätserklärung_Hochdruckkugelhähne - Stahl_DE.pdf
Herunterladen
CAD / 3D
1CADSTEP_BA23328LL.stp
Herunterladen
Datové listy
1Datový list_kulový kohout - vysokotlaký série BA233-L-L, BA233-S-L_CS.pdf
Herunterladen
Prohlášení o shodě
1Prohlášení o shodě_Vysokotlaké kulové kohouty - ocelové_CS.pdf
Herunterladen
Data Sheets
1Datablad_Højtrykskugleventil Serie BA233-L-L, BA233-S-L_DA_DK.pdf
Herunterladen
Data Sheets
1Δελτίο δεδομένων_Σφαιρική βάνα υψηλής πίεσης Σειρά BA233-L-L, BA233-S-L_EL_GR.pdf
Herunterladen
Data Sheets
1Data sheet_High pressure ball valve Series BA233-L-L, BA233-S-L_EN.pdf
Herunterladen
Declarations of Conformity
1Declaration of conformity_Ball valves for high pressure - steel_EN.pdf
Herunterladen
Data Sheets
1Ficha técnica_Válvula de bola de alta presión Serie BA233-L-L, BA233-S-L_ES.pdf
Herunterladen
Data Sheets
1Tietolehti_Korkeapainekuulaventtiili Sarja BA233-L-L, BA233-S-L_FI.pdf
Herunterladen
Data Sheets
1Fiche technique_Vanne à boisseau sphérique haute pression Série BA233-L-L, BA233-S-L_FR.pdf
Herunterladen
Data Sheets
1Podatkovni list_Kuglasti ventil za visok tlak Serija BA233-L-L, BA233-S-L_HR.pdf
Herunterladen
Adatlapok
1Adatlap_magasnyomású gömbcsap sorozat BA233-L-L, BA233-S-L_HU.pdf
Herunterladen
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_gömbcsapok magas nyomásra - acél_HU.pdf
Herunterladen
Data Sheets
1Scheda tecnica_Valvola a sfera ad alta pressione Serie BA233-L-L, BA233-S-L_IT.pdf
Herunterladen
Data Sheets
1Datablad_Høytrykkskuleventil Serie BA233-L-L, BA233-S-L_NB_NO.pdf
Herunterladen
Data Sheets
1Datasheet_Hogedrukkogelafsluiter Serie BA233-L-L, BA233-S-L_NL.pdf
Herunterladen
Karty katalogowe
1Arkusz danych_zawór kulowy wysokociśnieniowy Seria BA233-L-L, BA233-S-L_PL.pdf
Herunterladen
Deklaracje zgodności
1Deklaracja zgodności_zawory kulowe wysokociśnieniowe - stal_PL.pdf
Herunterladen
Data Sheets
1Fișă de date_Supapă sferică de înaltă presiune serie BA233-L-L, BA233-S-L_RO.pdf
Herunterladen
Podatkovni listi
1Podatkovni list_Visokotlačna krogelna pipa serija BA233-L-L, BA233-S-L_SL.pdf
Herunterladen
Izjave o skladnosti
1Izjava o skladnosti_Visokotlačne krogelne pipe - jeklo_SL.pdf
Herunterladen
Data Sheets
1Tehnički list_kuglasti ventil za visok pritisak serije BA233-L-L, BA233-S-L_SRLATIN.pdf
Herunterladen
Declarations of Conformity
1Deklaracija o usklađenosti_kuglasti ventili za visoki pritisak - čelik_SRLATIN.pdf
Herunterladen
Data Sheets
1Datablad_Högtryckskulventil Serie BA233-L-L, BA233-S-L_SV.pdf
Herunterladen
Für dieses Produkt sind keine Ersatzteile verfügbar.
