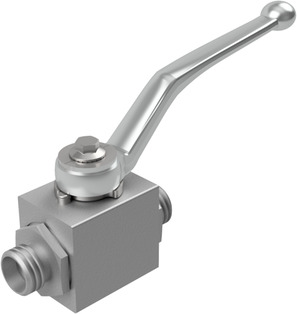

Hochdruckkugelhahn BA233-8L-L
Hochdruckkugelhahn Serie BA233; Außengewinde gemäß ISO 8434-1 (DIN 2353); Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; Mediumstemperatur -20...+100°C; für Flüssigkeiten; Anschluss 8L/M14x1,5; Nennweite 6mm; Druckbereich 0...500bar; Einbaulänge 67mm
Intrastat Nr.: 84818081
Ursprungsland: Deutschland
Gewicht: 0.37 kg
Kurzartikelnummer:BA2338LL
Ursprungsland: Deutschland
Gewicht: 0.37 kg
Kurzartikelnummer:BA2338LL
Hochdruckkugelhahn Serie BA233; Außengewinde gemäß ISO 8434-1 (DIN 2353); Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; Mediumstemperatur -20...+100°C; für Flüssigkeiten; Anschluss 8L/M14x1,5; Nennweite 6mm; Druckbereich 0...500bar; Einbaulänge 67mm
| Abmessung | |
|---|---|
| Außengewinde | M14x1,5 |
| DN | 6 mm |
| Baulänge | 67 mm |
| Bauformen | |
| Baureihe | 8L |
| Druck | |
| Druckbereich | 0...500 bar |
