BAMA-015-CITV-D0B-ABS51-C001-03-C002-31-LVCV20-2
BADA-025-SSTV-D0-ABS51-C001-22-C002-31-6
BADA-025-SSTV-D0-ABS51-C001-22-C002-31-6
749,43 €
749,43 €
BADA-025-SSTV-D0-ABS51-C001-22-C002-31-LVCV20-1
BADA-025-SSTV-D0-ABS51-C001-22-C002-31-LVCV20-1
763,26 €
763,26 €

BAMA-015-CITV-D0B-ABS51-C001-03-C002-31-LVCV20-2

BAMA-015-CITV-D0B

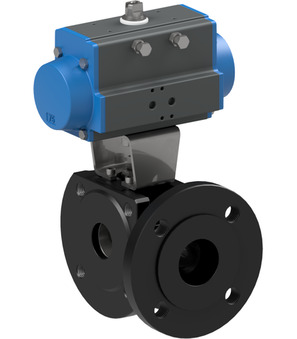

Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA; 3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C; Druckbereich 0...16bar; Nennweite 15mm; Durchgang 10mm; Einbaulänge 40mm; Antrieb PAD052; Kugelbohrung L
ABS51
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-LVCV20-2
Gerätesteckdose; Steckerbreite 22mm; mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m); Spannung 24VAC/DC

Intrastat Nr.: 84818081
Ursprungsland: Italien
Gewicht: 4.043 kg
Kurzartikelnummer:BAMA015CITVD0BABS51C00103C00231LVCV202
https://www.stasto.hu/web/image/product.template/201367/image_1920?unique=803558e

BAMA-015-CITV-D0B
Flanschkugelhahn mit Druckluftdrehantrieb Serie BAMA, BAUA; 3-Wege-Ausführung; zweischalig dichtend; Druckeingang nur vorne; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; reduzierter Durchgang; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+160°C; Druckbereich 0...16bar; Nennweite 15mm; Durchgang 10mm; Einbaulänge 40mm; Antrieb PAD052; Kugelbohrung L
ABS51
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-LVCV20-2
Gerätesteckdose; Steckerbreite 22mm; mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m); Spannung 24VAC/DC

845,96 € 845.96 EUR 845,96 €

ár kérésre

  • Ventilschnittstelle Namur
  • DN
  • Baulänge
  • Durchgang
  • Steckerbreite
  • Kugelbohrung
  • Ausführung
  • Spannung
  • Spule
  • Antrieb

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns
Abmessung
Ventilschnittstelle Namur 1/4"
DN 15 mm
Baulänge 40 mm
Durchgang 10 mm
Bauformen
Steckerbreite 22
Kugelbohrung L
Ausführung
Ausführung mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m)
Elektrische Kennzahlen
Spannung 24VDC / 48V/50-60Hz
Eigenschaften
Spule C001
Antrieb PAD052
