Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-S2 Store
  1. Produkte
  2. Armaturen
  3. Ventile, Klappen und Absperrschieber - automatisch
  4. Absperrklappen - pneumatisch
  5. Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-S2
  6. BUW6-050-DSE-S22

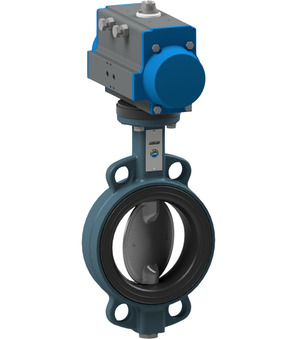

Absperrklappe mit Druckluftdrehantrieb BUW6-050-DSE-S22

Absperrklappe mit Druckluftdrehantrieb BUW6-050-DSE-S22

Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-S2; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+130°C; Druckbereich 0...10bar; DN 50mm; Einbaulänge 43mm; Antrieb PAS0855

Intrastat No.: 84818085
Country of origin: Italien
Weight: 7.75 kg
Short Itemnumber: BUW6050DSES22
https://www.stasto.hu/web/image/product.template/88218/image_1920?unique=b9bbba7

Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-S2; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+130°C; Druckbereich 0...10bar; DN 50mm; Einbaulänge 43mm; Antrieb PAS0855

509,10 € 509.1 EUR 509,10 €

ár kérésre

  • Anbauschnittstelle VDI/VDE 3845
  • Anbauschnittstelle 2 VDI/VDE 3845
  • Ventilschnittstelle Namur
  • DN
  • Baulänge
  • Steckerbreite
  • Schaltertyp
  • Ausführung
  • Spannung
  • Schaltleistung
  • Druckbereich
  • Kontaktmaterial
  • Gehäusematerial
  • Spule
  • Antrieb
  • Antrieb 2

Diese Kombination existiert nicht.

Availability:
Kontaktieren Sie uns

Teilen

Abmessung
DN 50 mm
Baulänge 43 mm
Druck
Druckbereich 0...10 bar
Eigenschaften
Antrieb PAS0855

Data sheets, Instructions, 3D-files and Certificates...

In your language
ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-S2_DE.pdf
Download
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-S2_DE.pdf
Download
CAD / 3D
1
CADSTEP_BUW6050DSES22.stp
Download

ZIP
Datové listy
1
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW6-DSE-S2_CS.pdf
Download
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BUW6-DSE-S2_CS.pdf
Download

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BUW6-DSE-S2_DA_DK.pdf
Download

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BUW6-DSE-S2_EL_GR.pdf
Download

ZIP
Data Sheets
1
Data sheet_Butterfly valve with pneumatic actuator Series BUW6-DSE-S2_EN.pdf
Download
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BUW6-DSE-S2_EN.pdf
Download

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BUW6-DSE-S2_ES.pdf
Download

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BUW6-DSE-S2_FI.pdf
Download

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BUW6-DSE-S2_FR.pdf
Download

ZIP
Data Sheets
1
Podatkovni list_Leptirasti zaporni ventil s pneumatskim zakretnim pogonom Serija BUW6-DSE-S2_HR.pdf
Download

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-S2_HU.pdf
Download
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-S2_HU.pdf
Download

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BUW6-DSE-S2_IT.pdf
Download

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BUW6-DSE-S2_NB_NO.pdf
Download

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BUW6-DSE-S2_NL.pdf
Download

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW6-DSE-S2_PL.pdf
Download
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BUW6-DSE-S2_PL.pdf
Download

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BUW6-DSE-S2_RO.pdf
Download

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-S2_SL.pdf
Download
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-S2_SL.pdf
Download

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW6-DSE-S2_SRLATIN.pdf
Download
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BUW6-DSE-S2_SRLATIN.pdf
Download

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BUW6-DSE-S2_SV.pdf
Download
BUW6-050-DSE-B x 1.0
Absperrklappe mit freiem Wellenende BUW6-050-DSE-B
Absperrklappe mit freiem Wellenende Serie BUW1-DSE-B, BUW2-DSE-B, BUW6-DSE-B, BUWC-DSE-B, BUWV-DSE-B, BUWZ-DSE-B; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Mediumstemperatur -10...+130°C; DN 50mm; Einbaulänge 43mm; Druckbereich 0…16bar; Flansch PN10/16/ANSI150
In den Warenkorb
Druckluftdrehantrieb PAS0855
PAS0855 x 1.0
Druckluftdrehantrieb PAS0855
Druckluftdrehantrieb Serie PAS; ATEX II 2 G/D; einfachwirkend; Drehwinkel 90°; gemäß ISO 5211/NAMUR; Arbeitsdruckbereich max. 8bar; Durchmesser 85mm; Flansch ISO5211 F05/F07; Innenvierkant 17mm; Drehmoment bei 5,5bar 28,7Nm
In den Warenkorb
