BUW6-250-DSE-D22-EP0S11

BUW6-250-DSE-D22-EP0S11

BUW6-250-DSE-D22

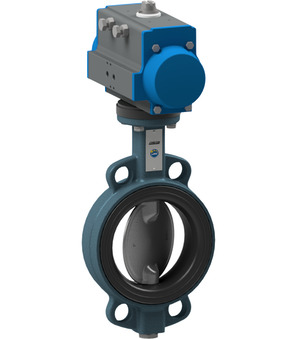

Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-D2; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+130°C; Druckbereich 0...10bar; DN 250mm; Einbaulänge 68mm; Antrieb PAD140
EP0S11
Aufgebauter Stellungsregler; digitaler I/P-Stellungsregler, 4-20 mA; Antrieb PAD052-270

Intrastat Nr.: 84818085
Ursprungsland: Frankreich
Gewicht: 40.556 kg
Kurzartikelnummer: BUW6250DSED22EP0S11
https://www.stasto.hu/web/image/product.template/229268/image_1920?unique=24fee4a

BUW6-250-DSE-D22
Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-D2; Zwischenflanschausführung; Baulänge gemäß EN558−1R20; Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette EPDM; Flanschnenndruck PN10/16/ANSI150; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+130°C; Druckbereich 0...10bar; DN 250mm; Einbaulänge 68mm; Antrieb PAD140
EP0S11
Aufgebauter Stellungsregler; digitaler I/P-Stellungsregler, 4-20 mA; Antrieb PAD052-270

4.141,30 € 4141.3 EUR 4.141,30 €

ár kérésre

  • Anbauschnittstelle VDI/VDE 3845
  • Anbauschnittstelle 2 VDI/VDE 3845
  • Ventilschnittstelle Namur
  • DN
  • Baulänge
  • Funktion
  • Steckerbreite
  • Schaltertyp
  • Ausführung
  • Spannung
  • Schaltleistung
  • Druckbereich
  • Kontaktmaterial
  • Gehäusematerial
  • Spule
  • Antrieb
  • Antrieb 2

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
Anbauschnittstelle VDI/VDE 3845 80x30x20
Anbauschnittstelle 2 VDI/VDE 3845 80x30x30
DN 250 mm
Baulänge 68 mm
Funktion
Funktion doppeltwirkend
Druck
Druckbereich 0...10 bar
Eigenschaften
Antrieb PAD140
