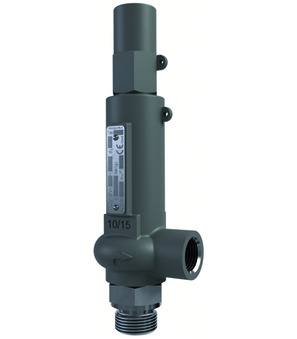

Entlastungsventil RV07-114R-22-X
Entlastungsventil Serie RV07; Körper 1.4571; Haube 1.4581; metallisch dichtend; gasdichte Kappe; Mediumstemperatur -60…+280°C; ohne Bauteilprüfnummer; mögliche Einstelldrücke in 0,1bar-Schritten; Eintritt-Zapfen G 11/4"; DN 22mm; Austritt-Muffe G 1"; Abblaseleistung bei 6bar(g) Wasser 2,37m3/h; mögliche Einstelldrücke 0,07…75
Intrastat Nr.: 84814010
Ursprungsland: Österreich
Gewicht: 5.15 kg
Kurzartikelnummer:RV07114R22X
Ursprungsland: Österreich
Gewicht: 5.15 kg
Kurzartikelnummer:RV07114R22X
Entlastungsventil Serie RV07; Körper 1.4571; Haube 1.4581; metallisch dichtend; gasdichte Kappe; Mediumstemperatur -60…+280°C; ohne Bauteilprüfnummer; mögliche Einstelldrücke in 0,1bar-Schritten; Eintritt-Zapfen G 11/4"; DN 22mm; Austritt-Muffe G 1"; Abblaseleistung bei 6bar(g) Wasser 2,37m3/h; mögliche Einstelldrücke 0,07…75
| Abmessung | |
|---|---|
| Außengewinde | G 1 1/4" |
| Innengewinde | G 1" |
| DN | 22 mm |
| Druck | |
| mögliche Einstelldrücke | 0,07...75 bar |
| Eigenschaften | |
| Abblaseleistung bei 6bar(g) Wasser | 2,37 m3/h |
Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...
In Ihrer Sprache
ZIPDatenblätter
1Datenblatt_Entlastungsventil Serie RV07_DE.pdf
Herunterladen
CAD / 3D
1CADSTEP_RV07114R22X.stp
Herunterladen
Datové listy
1Datový list_odlehčovací ventil série RV07_CS.pdf
Herunterladen
Data Sheets
1Datablad_Aflastningsventil Serie RV07_DA_DK.pdf
Herunterladen
Data Sheets
1Δελτίο δεδομένων_Βαλβίδα εκτόνωσης πίεσης Σειρά RV07_EL_GR.pdf
Herunterladen
Data Sheets
1Data sheet_Relief valve Series RV07_EN.pdf
Herunterladen
Data Sheets
1Ficha técnica_Válvula de descarga Serie RV07_ES.pdf
Herunterladen
Data Sheets
1Tietolehti_Paineenpoistoventtiili Sarja RV07_FI.pdf
Herunterladen
Data Sheets
1Fiche technique_Soupape de décharge Série RV07_FR.pdf
Herunterladen
Data Sheets
1Podatkovni list_Rasterventil Serija RV07_HR.pdf
Herunterladen
Adatlapok
1Adatlap_nyomáshatároló szelep sorozat RV07_HU.pdf
Herunterladen
Data Sheets
1Scheda tecnica_Valvola di scarico Serie RV07_IT.pdf
Herunterladen
Data Sheets
1Datablad_Avlastningsventil Serie RV07_NB_NO.pdf
Herunterladen
Data Sheets
1Datasheet_Ontlastventiel Serie RV07_NL.pdf
Herunterladen
Karty katalogowe
1Arkusz danych_zawór upustowy Seria RV07_PL.pdf
Herunterladen
Data Sheets
1Fișă de date_Supapă de siguranță serie RV07_RO.pdf
Herunterladen
Podatkovni listi
1Podatkovni list_Razbremenilni ventil serija RV07_SL.pdf
Herunterladen
Data Sheets
1Tehnički list_prelivni ventil serije RV07_SRLATIN.pdf
Herunterladen
Data Sheets
1Datablad_Avlastningsventil Serie RV07_SV.pdf
Herunterladen
Für dieses Produkt sind keine Ersatzteile verfügbar.
