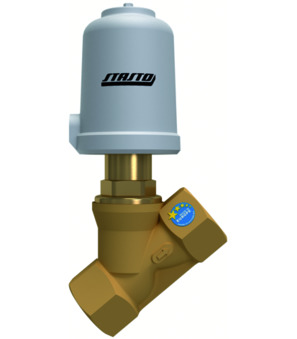

Druckgesteuertes Sitzventil SE03-20-RT81
Druckgesteuertes Sitzventil Serie SE03-RT; NO; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C; G 2"; DN 50mm; Betriebsdruck 0-10bar; Steuerdruck 5-10bar; Durchmesser Antrieb 80mm
Intrastat Nr.: 84818079
Ursprungsland: Deutschland
Gewicht: 4.15 kg
Kurzartikelnummer: SE0320RT81
Ursprungsland: Deutschland
Gewicht: 4.15 kg
Kurzartikelnummer: SE0320RT81
Druckgesteuertes Sitzventil Serie SE03-RT; NO; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C; G 2"; DN 50mm; Betriebsdruck 0-10bar; Steuerdruck 5-10bar; Durchmesser Antrieb 80mm
| Abmessung | |
|---|---|
| Innengewinde | G 2" |
| DN | 50 mm |
| Durchmesser Antrieb | 80 mm |
| Druck | |
| Betriebsdruck | 0...10 bar |
| Steuerdruck | 5...10 bar |
| Eigenschaften | |
| Mediumstemperatur | -30...+170 °C |
Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...
In Ihrer Sprache
ZIPDatenblätter
1Datenblatt_Druckgesteuertes Sitzventil Serie SE03-RT_DE.pdf
Herunterladen
CAD / 3D
1CADSTEP_SE0320RT81.stp
Herunterladen
Datové listy
1Datový list_Sedlový ventil - tlakem ovládaný série SE03-RT_CS.pdf
Herunterladen
Data Sheets
1Datablad_Trykstyret sædeventil Serie SE03-RT_DA_DK.pdf
Herunterladen
Data Sheets
1Δελτίο δεδομένων_Πιλοτικά ελεγχόμενη βαλβίδα έδρας υπό πίεση Σειρά SE03-RT_EL_GR.pdf
Herunterladen
Data Sheets
1Data sheet_Pneumatically operated seat valve Series SE03-RT_EN.pdf
Herunterladen
Data Sheets
1Ficha técnica_Válvula de asiento pilotada por presión Serie SE03-RT_ES.pdf
Herunterladen
Data Sheets
1Tietolehti_Paineohjattu istukkaventtiili Sarja SE03-RT_FI.pdf
Herunterladen
Data Sheets
1Fiche technique_Soupape à siège pilotée par pression Série SE03-RT_FR.pdf
Herunterladen
Data Sheets
1Podatkovni list_Tlačno upravljani sjedeći ventil Serija SE03-RT_HR.pdf
Herunterladen
Adatlapok
1Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE03-RT_HU.pdf
Herunterladen
Data Sheets
1Scheda tecnica_Valvola a sede comandata dalla pressione Serie SE03-RT_IT.pdf
Herunterladen
Data Sheets
1Datablad_Trykkstyrt seteventil Serie SE03-RT_NB_NO.pdf
Herunterladen
Data Sheets
1Datasheet_Drukgestuurd zittingventiel Serie SE03-RT_NL.pdf
Herunterladen
Karty katalogowe
1Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE03-RT_PL.pdf
Herunterladen
Data Sheets
1Fișă de date_Supapă cu clapetă controlată de presiune serie SE03-RT_RO.pdf
Herunterladen
Podatkovni listi
1Podatkovni list_Tlačno krmiljen sedežni ventil serija SE03-RT_SL.pdf
Herunterladen
Data Sheets
1Tehnički list_pneumatski upravljani ventil sa sedištem serije SE03-RT_SRLATIN.pdf
Herunterladen
Data Sheets
1Datablad_Tryckstyrd sätesventil Serie SE03-RT_SV.pdf
Herunterladen
Für dieses Produkt sind keine Ersatzteile verfügbar.
