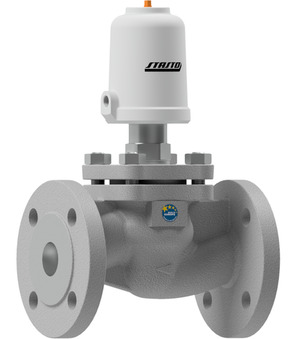

Druckgesteuertes Sitzventil SE25-15-ST51
Druckgesteuertes Sitzventil Serie SE25-ST; NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C; DN 15mm; Betriebsdruck 0...40bar; Steuerdruck 5…10bar; Durchmesser Antrieb 50mm
Intrastat Nr.: 84818079
Ursprungsland: Deutschland
Gewicht: 2.5 kg
Kurzartikelnummer: SE2515ST51
Ursprungsland: Deutschland
Gewicht: 2.5 kg
Kurzartikelnummer: SE2515ST51
Druckgesteuertes Sitzventil Serie SE25-ST; NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C; DN 15mm; Betriebsdruck 0...40bar; Steuerdruck 5…10bar; Durchmesser Antrieb 50mm
| Abmessung | |
|---|---|
| DN | 15 mm |
| Flansch | PN40 |
| Durchmesser Antrieb | 50 mm |
| Ausführung | |
| Ausführung | ATEX |
| Druck | |
| Betriebsdruck | 0...40 bar |
| Steuerdruck | 5...10 bar |
