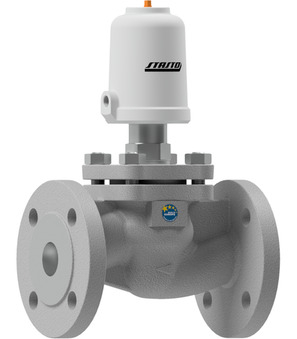

Druckgesteuertes Sitzventil SE25-40-ST51
Druckgesteuertes Sitzventil Serie SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C; DN 40mm; Betriebsdruck 0…6bar; Steuerdruck 5…10bar; Durchmesser Antrieb 50mm
Intrastat Nr.: 84818079
Ursprungsland: Deutschland
Gewicht: 0.61 kg
Kurzartikelnummer: SE2540ST51
Ursprungsland: Deutschland
Gewicht: 0.61 kg
Kurzartikelnummer: SE2540ST51
Druckgesteuertes Sitzventil Serie SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C; DN 40mm; Betriebsdruck 0…6bar; Steuerdruck 5…10bar; Durchmesser Antrieb 50mm
| Abmessung | |
|---|---|
| DN | 40 mm |
| Flansch | PN40 |
| Durchmesser Antrieb | 50 mm |
| Ausführung | |
| Ausführung | ATEX |
| Druck | |
| Betriebsdruck | 0...6 bar |
| Steuerdruck | 5...10 bar |
Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...
In Ihrer Sprache
ZIPDatenblätter
1Datenblatt_Druckgesteuertes Sitzventil Serie SE25-ST_DE.pdf
Herunterladen
CAD / 3D
1CADSTEP_SE2540ST51.stp
Herunterladen
Datové listy
1Datový list_Sedlový ventil - tlakem ovládaný série SE25-ST_CS.pdf
Herunterladen
Data Sheets
1Datablad_Trykstyret sædeventil Serie SE25-ST_DA_DK.pdf
Herunterladen
Data Sheets
1Δελτίο δεδομένων_Πιλοτικά ελεγχόμενη βαλβίδα έδρας υπό πίεση Σειρά SE25-ST_EL_GR.pdf
Herunterladen
Data Sheets
1Data sheet_Pneumatically operated seat valve Series SE25-ST_EN.pdf
Herunterladen
Data Sheets
1Ficha técnica_Válvula de asiento pilotada por presión Serie SE25-ST_ES.pdf
Herunterladen
Data Sheets
1Tietolehti_Paineohjattu istukkaventtiili Sarja SE25-ST_FI.pdf
Herunterladen
Data Sheets
1Fiche technique_Soupape à siège pilotée par pression Série SE25-ST_FR.pdf
Herunterladen
Data Sheets
1Podatkovni list_Tlačno upravljani sjedeći ventil Serija SE25-ST_HR.pdf
Herunterladen
Adatlapok
1Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE25-ST_HU.pdf
Herunterladen
Data Sheets
1Scheda tecnica_Valvola a sede comandata dalla pressione Serie SE25-ST_IT.pdf
Herunterladen
Data Sheets
1Datablad_Trykkstyrt seteventil Serie SE25-ST_NB_NO.pdf
Herunterladen
Data Sheets
1Datasheet_Drukgestuurd zittingventiel Serie SE25-ST_NL.pdf
Herunterladen
Karty katalogowe
1Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE25-ST_PL.pdf
Herunterladen
Data Sheets
1Fișă de date_Supapă cu clapetă controlată de presiune serie SE25-ST_RO.pdf
Herunterladen
Podatkovni listi
1Podatkovni list_Tlačno krmiljen sedežni ventil serija SE25-ST_SL.pdf
Herunterladen
Data Sheets
1Tehnički list_pneumatski upravljani ventil sa sedištem serije SE25-ST_SRLATIN.pdf
Herunterladen
Data Sheets
1Datablad_Tryckstyrd sätesventil Serie SE25-ST_SV.pdf
Herunterladen
Für dieses Produkt sind keine Ersatzteile verfügbar.
