SL012-10-BDV08230AY-C003-32-6

Preis:

376,40 €
2/2-Wege-Magnetventil Serie SL012 Store
  1. Produkte
  2. Armaturen
  3. Magnetventile für Flüssigkeiten und Gase
  4. 2/2-Wege Magnetventile - vorgesteuert
  5. 2/2-Wege-Magnetventil Serie SL012
  6. SL012-10-BDV08230AY-C003-32-6

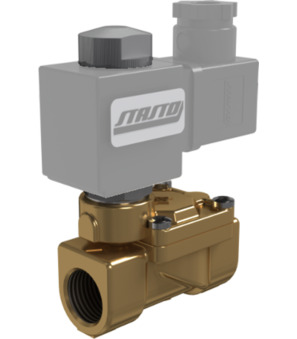

SL012-10-BDV08230AY-C003-32-6
21PW4K0T120-BDA08110DS-C003-31-CV20-6
21PW4K0T120-BDA08110DS-C003-31-CV20-6
152,80 €
152,80 €
SL012-10-BDV08230AY-C003-31-CV20-6
SL012-10-BDV08230AY-C003-31-CV20-6
386,50 €
386,50 €

SL012-10-BDV08230AY-C003-32-6

SL012-10
2/2-Wege-Magnetventil Serie SL012; vorgesteuert; NC; Kolbenausführung; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung PTFE glasfaserverstärkt; Mediumstemperatur -40...+180°C; Standardspule BDV; Steckerbreite 32mm; G 1"; DN 25mm; Druck AC/DC 0,9-10bar; Baulänge 93mm
BDV08230AY
Magnetspule Typ BDV; für feuchte Umgebung; Zulassung CSA/UL/VDE; Steckerbreite 32mm; Spannung 230V/50Hz, 240V/60Hz
C003-32-6
Gerätesteckdose; Steckerbreite 32mm; Standard; Spannung 0...250VAC/DC

Intrastat Nr.: 84818099
Ursprungsland: Italien
Gewicht: 1.48 kg
Kurzartikelnummer:SL01210BDV08230AYC003326
https://www.stasto.hu/web/image/product.template/192785/image_1920?unique=c5de58b

SL012-10
2/2-Wege-Magnetventil Serie SL012; vorgesteuert; NC; Kolbenausführung; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung PTFE glasfaserverstärkt; Mediumstemperatur -40...+180°C; Standardspule BDV; Steckerbreite 32mm; G 1"; DN 25mm; Druck AC/DC 0,9-10bar; Baulänge 93mm
BDV08230AY
Magnetspule Typ BDV; für feuchte Umgebung; Zulassung CSA/UL/VDE; Steckerbreite 32mm; Spannung 230V/50Hz, 240V/60Hz
C003-32-6
Gerätesteckdose; Steckerbreite 32mm; Standard; Spannung 0...250VAC/DC

376,40 € 376.4 EUR 376,40 €

ár kérésre

  • Innengewinde
  • DN
  • Baulänge
  • Steckerbreite
  • Ausführung
  • Spannung
  • Spannungsart
  • Druck AC/DC
  • Spule
  • Zulassung

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns
Abmessung
Innengewinde G 1"
DN 25 mm
Baulänge 93 mm
Bauformen
Steckerbreite 32 mm
Ausführung
Ausführung Standard
Elektrische Kennzahlen
Spannung 230V/50Hz-240V/60Hz
Spannungsart AC
Druck
Druck AC/DC 0,9...10 bar
Eigenschaften
Spule BDV
Zulassung UL/CSA/VDE
