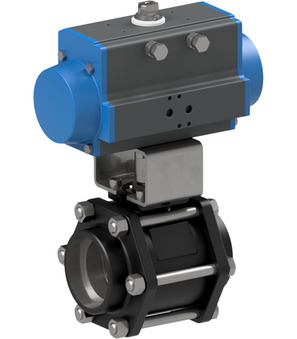

Ball valve with pneumatic actuator BAC5-011-CITV-S0

Price.

1.479,78 €

Home
Search
⁰
Wishlist
Account

dimension
Socket weld ends	80 mm
DN	80 mm
Length	180 mm
pressure
Pressure range	0...16 bar
characteristics
Actuator	PAS1255

Data sheets, Instructions, 3D-files and Certificates...

In your language

Data Sheets

2

Data sheet_Ball valve with pneumatic actuator Series BAC5_EN.pdf

Data sheet_Ball valve with pneumatic actuator Series BAC5_EN.pdf

Declarations of Conformity

1

Declaration of conformity_Ball valve with pneumatic actuator Series BAC5_EN.pdf

CAD / 3D

1

CADSTEP_BAC5011CITVS0.stp

Datové listy

2

Datový list_kulový kohout s otočným pneumatickým pohonem série BAC5_CS.pdf

Datový list_kulový kohout s otočným pneumatickým pohonem série BAC5_CS.pdf

Prohlášení o shodě

1

Prohlášení o shodě_kulový kohout s otočným pneumatickým pohonem série BAC5_CS.pdf

Data Sheets

1

Datablad_Kugleventil med pneumatisk drejedrev Serie BAC5_DA_DK.pdf

Datenblätter

2

Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAC5_DE.pdf

Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAC5_DE.pdf

Konformitätserklärungen

1

Konformitätserklärung_Kugelhahn mit Druckluftdrehantrieb Serie BAC5_DE.pdf

Data Sheets

1

Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAC5_EL_GR.pdf

Data Sheets

1

Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BAC5_ES.pdf

Data Sheets

1

Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAC5_FI.pdf

Data Sheets

1

Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAC5_FR.pdf

Data Sheets

1

Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAC5_HR.pdf

Adatlapok

2

Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC5_HU.pdf

Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC5_HU.pdf

Megfelelőségi nyilatkozatok

1

Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC5_HU.pdf

Data Sheets

1

Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BAC5_IT.pdf

Data Sheets

1

Datablad_Kuleventil med pneumatisk roterende aktuator Serie BAC5_NB_NO.pdf

Data Sheets

1

Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BAC5_NL.pdf

Karty katalogowe

2

Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAC5_PL.pdf

Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAC5_PL.pdf

Deklaracje zgodności

1

Deklaracja zgodności_zawór kulowy z napędem pneumatycznym Seria BAC5_PL.pdf

Data Sheets

1

Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BAC5_RO.pdf

Podatkovni listi

2

Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC5_SL.pdf

Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC5_SL.pdf

Izjave o skladnosti

1

Izjava o skladnosti_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC5_SL.pdf

Data Sheets

2

Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAC5_SRLATIN.pdf

Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAC5_SRLATIN.pdf

Declarations of Conformity

1

Deklaracija o usklađenosti_kuglasti ventil sa pneumatskim aktuatorom serije BAC5_SRLATIN.pdf

Data Sheets

1

Datablad_Kulventil med pneumatiskt vriddon Serie BAC5_SV.pdf

Ball valve made of steel 80-0-16-180

714000-80 x 1.0

Ball valve made of steel 80-0-16-180

Ball valve made of steel Series 714000; Full bore; Three-parts type; Socket weld ends; Body Steel; Ball 1.4301; Seals PTFE-reinforced/FKM; Medium temperature -10...+160°C; Nominal diameter 80mm; Pressure range 0-16bar; Length 180mm

Pneumatic actuator PAS1255

PAS1255 x 1.0

Pneumatic actuator PAS1255

Pneumatic actuator Series PAS; ATEX II 2 G/D; Single acting; Rotation angle 90°; According to ISO 5211/NAMUR; Operating pressure range Max. 8bar; Diameter 125mm; Flange ISO5211 F07/F10; Female square 22mm; Torque at 5,5bar 88,1Nm

RI3010 x 1.0

RI3010

Mounting bracket; F10-F07; Bolt 22-14
