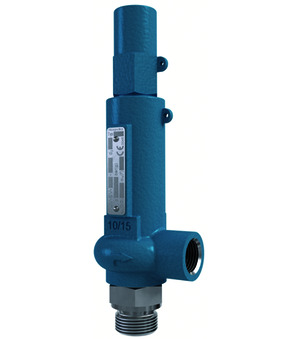

Sicherheitsventil 11/4"-16-1"-232,4-0,1…32
Sicherheitsventil Serie SV05; Körper 1.4571; Haube GGG40; metallisch dichtend; gasdichte Kappe; Mediumstemperatur -10…+280°C; mögliche Einstelldrücke in 0,1bar-Schritten; Eintritt-Zapfen G 11/4"; DN 16mm; Austritt-Muffe G 1"; Abblaseleistung bei 6bar(g) Dampf 232,4kg/h; mögliche Einstelldrücke 0,1…32
Intrastat Nr.: 84814010
Ursprungsland: Österreich
Gewicht: 2.57 kg
Kurzartikelnummer:SV05114R16X
Ursprungsland: Österreich
Gewicht: 2.57 kg
Kurzartikelnummer:SV05114R16X
Sicherheitsventil Serie SV05; Körper 1.4571; Haube GGG40; metallisch dichtend; gasdichte Kappe; Mediumstemperatur -10…+280°C; mögliche Einstelldrücke in 0,1bar-Schritten; Eintritt-Zapfen G 11/4"; DN 16mm; Austritt-Muffe G 1"; Abblaseleistung bei 6bar(g) Dampf 232,4kg/h; mögliche Einstelldrücke 0,1…32
| Abmessung | |
|---|---|
| Außengewinde | G 1 1/4" |
| Innengewinde | G 1" |
| DN | 16 mm |
| Druck | |
| mögliche Einstelldrücke | 0,1...32 bar |
| Eigenschaften | |
| Abblaseleistung bei 6 bar Dampf | 232,4 kg/h |
Datenblätter, Anleitungen, 3D-Dateien und Zertifikate...
In Ihrer Sprache
ZIPDatenblätter
1Datenblatt_Sicherheitsventil Serie SV05_DE.pdf
Herunterladen
Konformitätserklärungen
1Konformitätserklärung_Sicherheitsventil Serie SV05_DE.pdf
Herunterladen
CAD / 3D
1CADSTEP_SV05114R16X.stp
Herunterladen
Datové listy
1Datový list_pojistný ventil série SV05_CS.pdf
Herunterladen
Prohlášení o shodě
1Prohlášení o shodě_pojistný ventil série SV05_CS.pdf
Herunterladen
Data Sheets
1Datablad_Sikkerhedsventil Serie SV05_DA_DK.pdf
Herunterladen
Data Sheets
1Δελτίο δεδομένων_Βαλβίδα ασφαλείας Σειρά SV05_EL_GR.pdf
Herunterladen
Data Sheets
1Data sheet_Safety valve Series SV05_EN.pdf
Herunterladen
Declarations of Conformity
1Declaration of conformity_Safety valve Series SV05_EN.pdf
Herunterladen
Data Sheets
1Ficha técnica_Válvula de seguridad Serie SV05_ES.pdf
Herunterladen
Data Sheets
1Tietolehti_Varoventtiili Sarja SV05_FI.pdf
Herunterladen
Data Sheets
1Fiche technique_Soupape de sécurité Série SV05_FR.pdf
Herunterladen
Data Sheets
1Podatkovni list_Sigurnosni ventil Serija SV05_HR.pdf
Herunterladen
Adatlapok
1Adatlap_biztonsági szelep sorozat SV05_HU.pdf
Herunterladen
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_biztonsági szelep sorozat SV05_HU.pdf
Herunterladen
Data Sheets
1Scheda tecnica_Valvola di sicurezza Serie SV05_IT.pdf
Herunterladen
Data Sheets
1Datablad_Sikkerhetsventil Serie SV05_NB_NO.pdf
Herunterladen
Data Sheets
1Datasheet_Veiligheidsventiel Serie SV05_NL.pdf
Herunterladen
Karty katalogowe
1Arkusz danych_zawór bezpieczeństwa Seria SV05_PL.pdf
Herunterladen
Deklaracje zgodności
1Deklaracja zgodności_zawór bezpieczeństwa Seria SV05_PL.pdf
Herunterladen
Data Sheets
1Fișă de date_Supapă de siguranță serie SV05_RO.pdf
Herunterladen
Podatkovni listi
1Podatkovni list_Varnostni ventil serija SV05_SL.pdf
Herunterladen
Izjave o skladnosti
1Izjava o skladnosti_Varnostni ventil serija SV05_SL.pdf
Herunterladen
Data Sheets
1Tehnički list_sigurnosni ventil serije SV05_SRLATIN.pdf
Herunterladen
Declarations of Conformity
1Deklaracija o usklađenosti_sigurnosni ventil serije SV05_SRLATIN.pdf
Herunterladen
Data Sheets
1Datablad_Säkerhetsventil Serie SV05_SV.pdf
Herunterladen
Für dieses Produkt sind keine Ersatzteile verfügbar.
