Pneumatika · Irányváltó szelepek

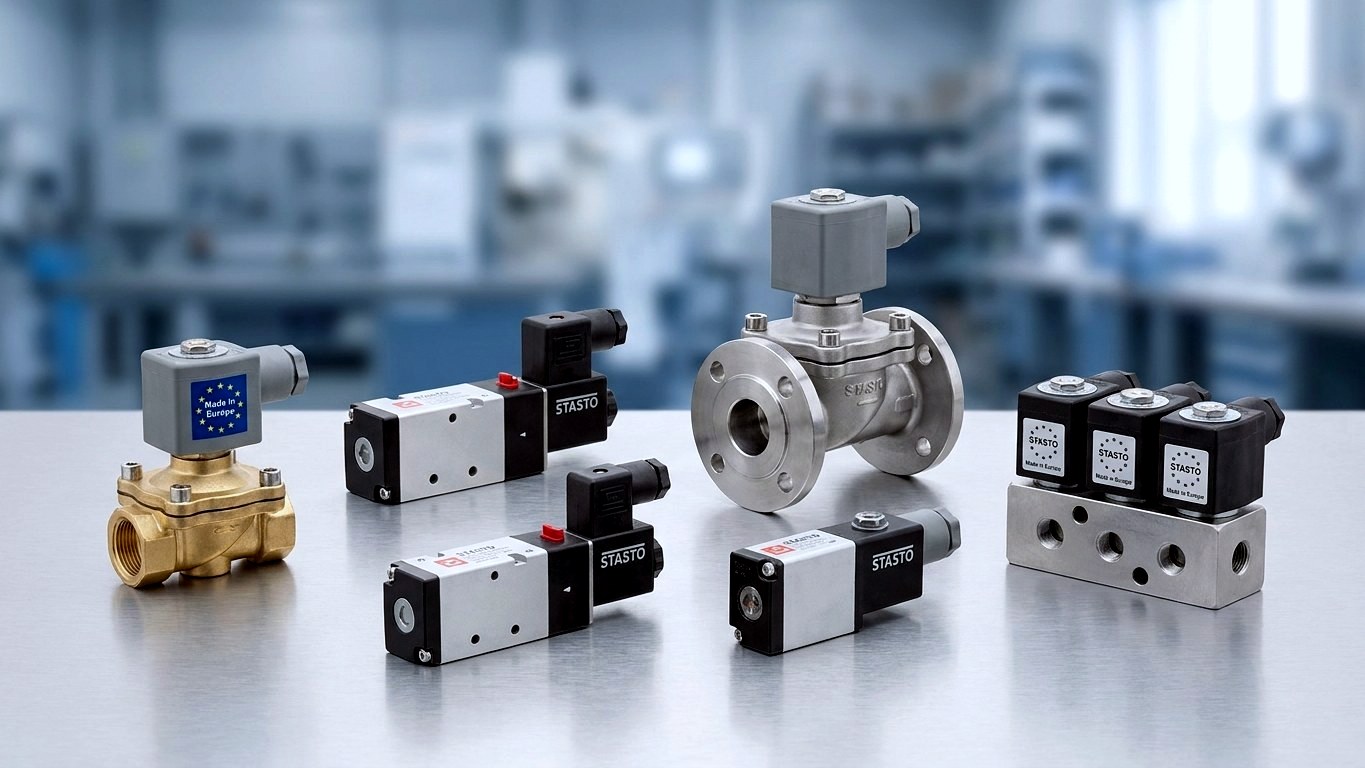

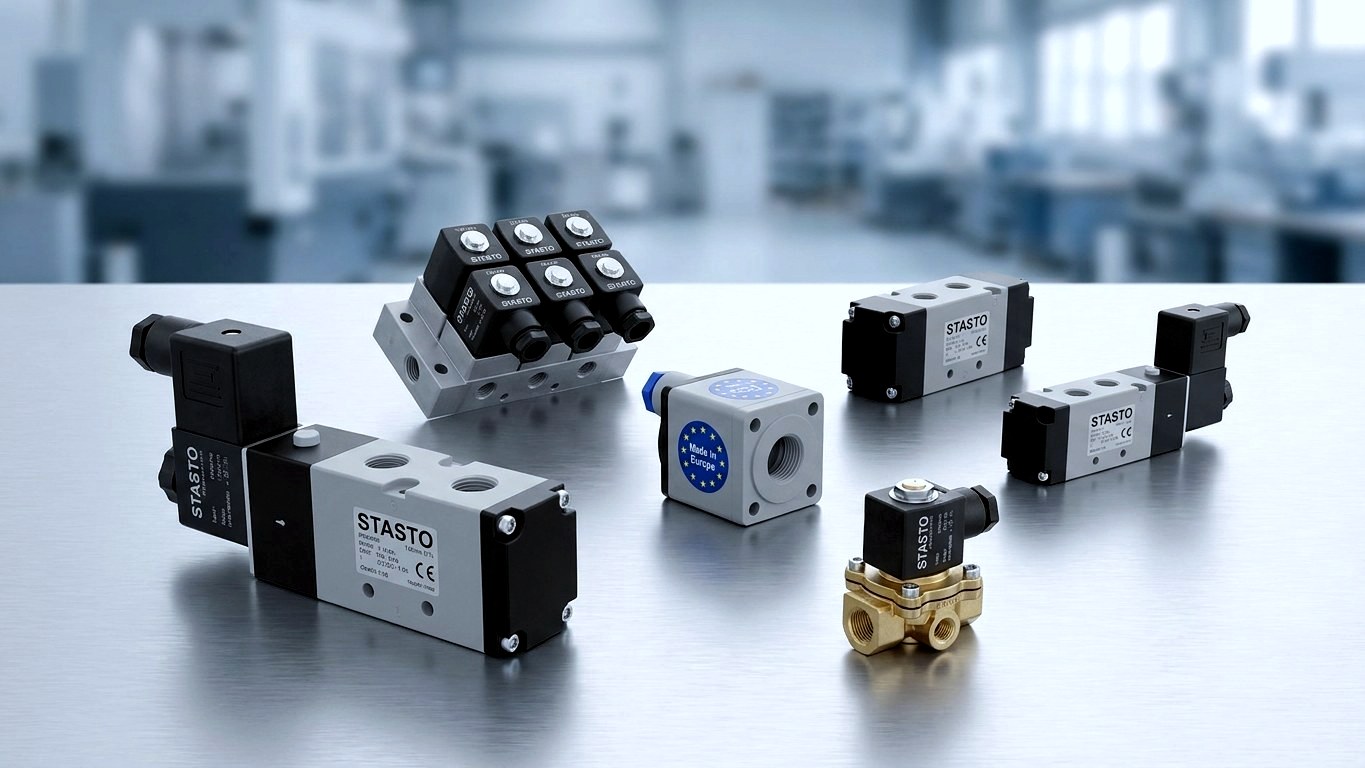

3/2-es pneumatikus szelepek – kapcsolás és vezérlés
A 3/2-es útváltó szelepek három csatlakozáson és két kapcsolási állással nyitják, zárják és szellőztetik a levegőáramot – ez a megbízható pneumatika alapja a gépgyártásban, az automatizálásban és az üzemépítésben. A STASTO-nál széles választékot talál: közvetlen vezérlésű mágnesszeleptől a forgóhajtóművekre szerelhető NAMUR-kivitelig, valamint a Serie K és Serie E+V sorozatokig. Írja le röviden a kapcsolási feladatát – mi ajánljuk a megfelelő változatot.
Közvetlen vezérlés · NAMUR · Serie K & E+V
Miért a STASTO
3/2-es útváltó szelepek egy kézből
Akár egyetlen 3/2-es útváltó szolenoidszelep, akár összehangolt szelepkombináció – segítünk a sorozat, a működtetési mód és a csatlakozóméret kiválasztásában.
Teljes funkcióválaszték
3/2-es útváltó szelepek záró (NC) és nyitó (NO) kivitelben, monostabil vagy bistabil kialakítással, szériasoronként – vezérlési, szellőztetési és légtelenítési feladatokhoz.
Megfelelő működtetési mód
Elektromágneses (3/2-es útváltó szolenoidszelep), pneumatikus, mechanikus vagy kézi működtetés. Az elérhető működtetési módok szériasoronként változnak.
Bevált STASTO-szériasorok
K3.W, E+V szériasorok és NAMUR-kombinációk forgóhajtásra történő közvetlen szereléshez. Pontos műszaki adatok cikkenként az adatlapon.
Szakkereskedői tanácsadás
B2B-kapcsolattartó karbantartási, tervezési és beszerzési területen – segítünk a szériaválasztásban, a kompatibilitásban és a tartozékok kiválasztásában.
Választék
3/2-es útváltó szelepek áttekintése
A közvetlen vezérlésű pilotszeleeptől a szerelvényekhez való NAMUR-kivitelig – válassza ki a megfelelő szériát.
Változatok összehasonlítása
Közvetlen vezérlésű, NAMUR, K széria és E+V
A legfontosabb 3/2-es kivitelek összehasonlítása – a pontos jellemzők az egyes szériák adatlapján találhatók.
| Közvetlenül vezérelt | NAMUR | Serie K | Serie E+V | |
|---|---|---|---|---|
| Vezérlési elv | Közvetlen | Közvetlen/előfeszített | kiviteltől függően | kiviteltől függően |
| Tipikus működtetés | Elektromágneses | Elektromágneses | elektr./pneum./mech. | elektr./pneum./mech. |
| Csatlakozó szélessége | sorozattól függően | sorozattól függően | 16 mm | 22 mm |
| Tipikus alkalmazás | Vezérlő-/pilóta szelep | Szerelvényautomatizálás | Standard vezérlési feladatok | nagyobb átfolyások |
| Közvetlen szerelés forgóhajtásra | nem | igen | nem | nem |
Alkalmazási területek
Hol alkalmaznak 3/2-es útváltó szelepeket
A 3/2-es útváltó szelepek az egyszeresen működő pneumatikus vezérlési feladatok alapeleme.

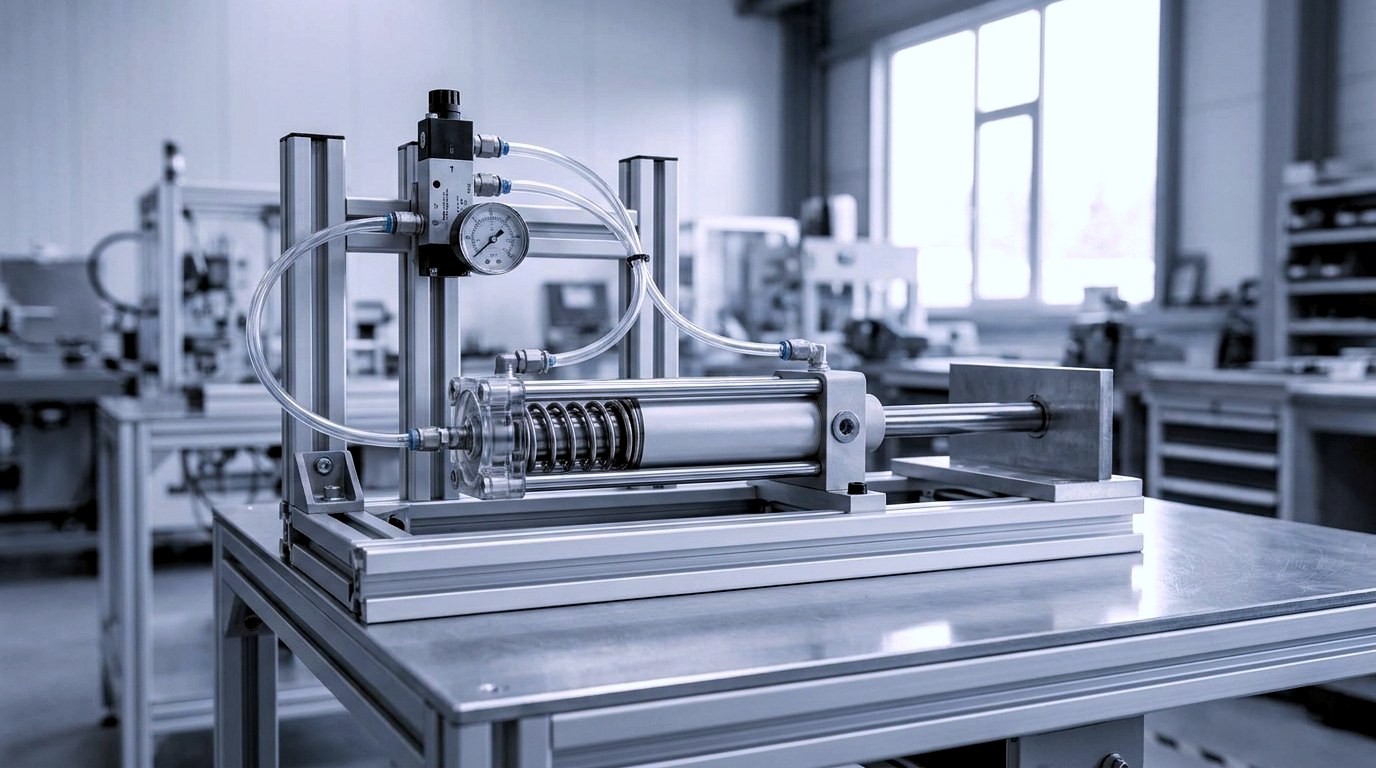

Egyszeresen működő hengerek
Kinyomás nyomás hatására, visszahúzás rugóerővel a kiürítés után – a klasszikus 3/2-es vezérlési feladat gépgyártásban.

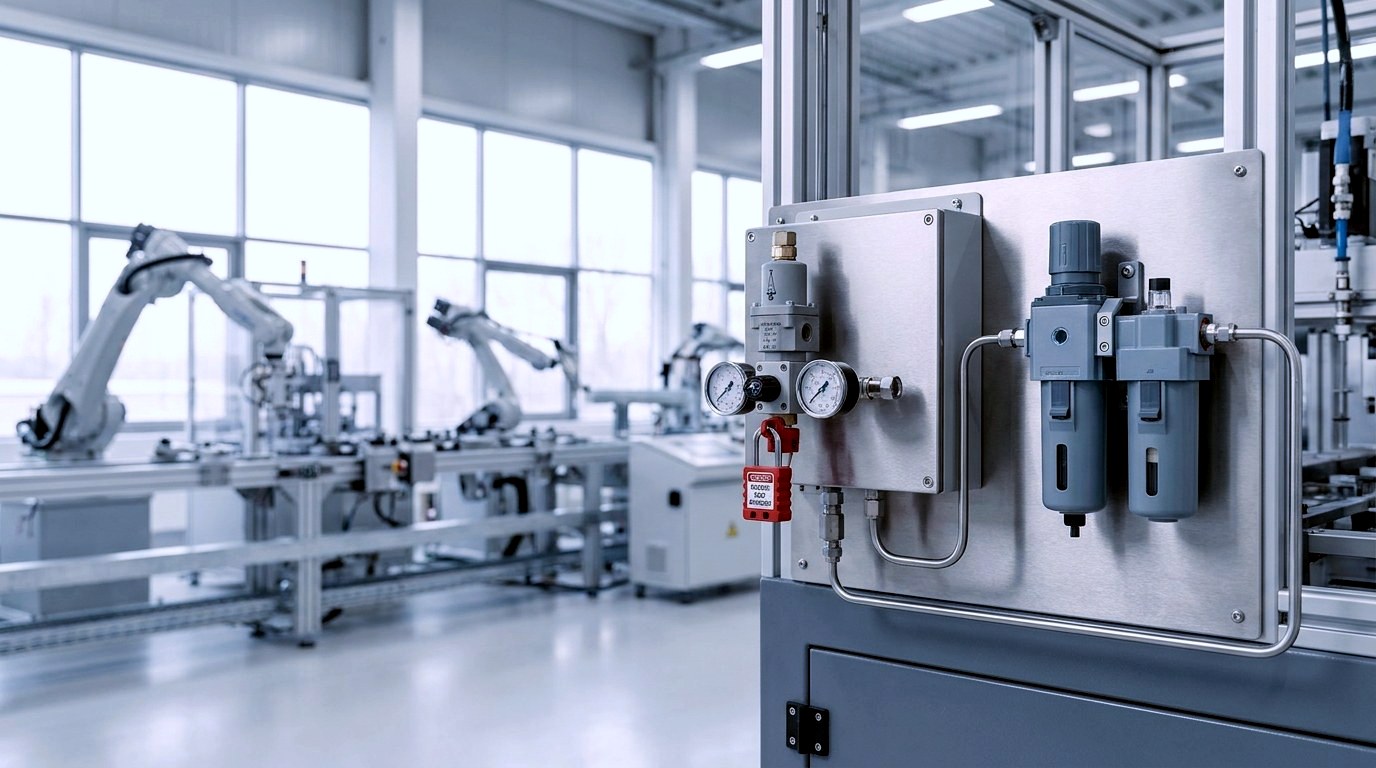

Be- és szellőztetés
Pneumatikus fogyasztók biztonságos lekapcsolása és nyomásmentesítése a sűrített levegő ellátáson belül.

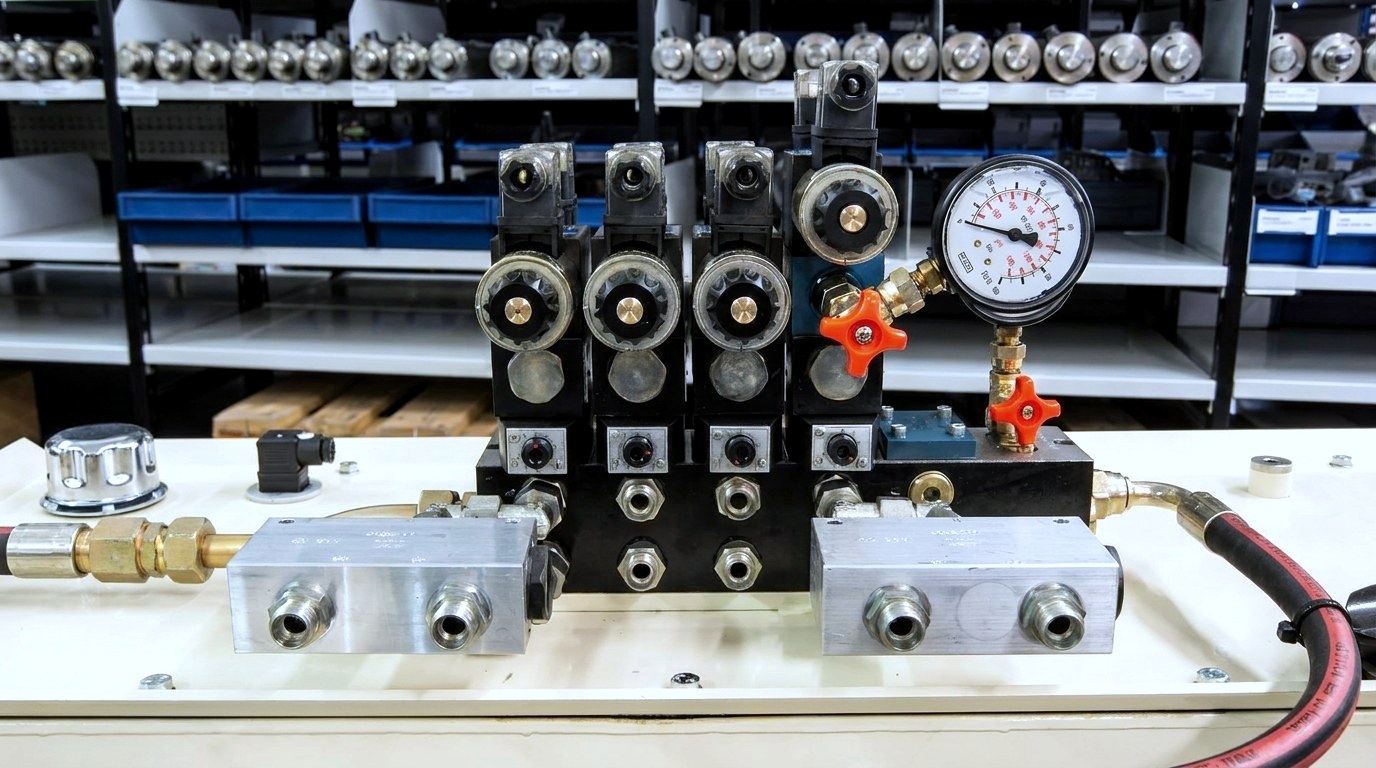

Pilóta- és elővezérlés
Vezérlőszelepként nagyobb útváltó- vagy folyamatszelepek működtetéséhez vegyipari és technológiai berendezésekben.

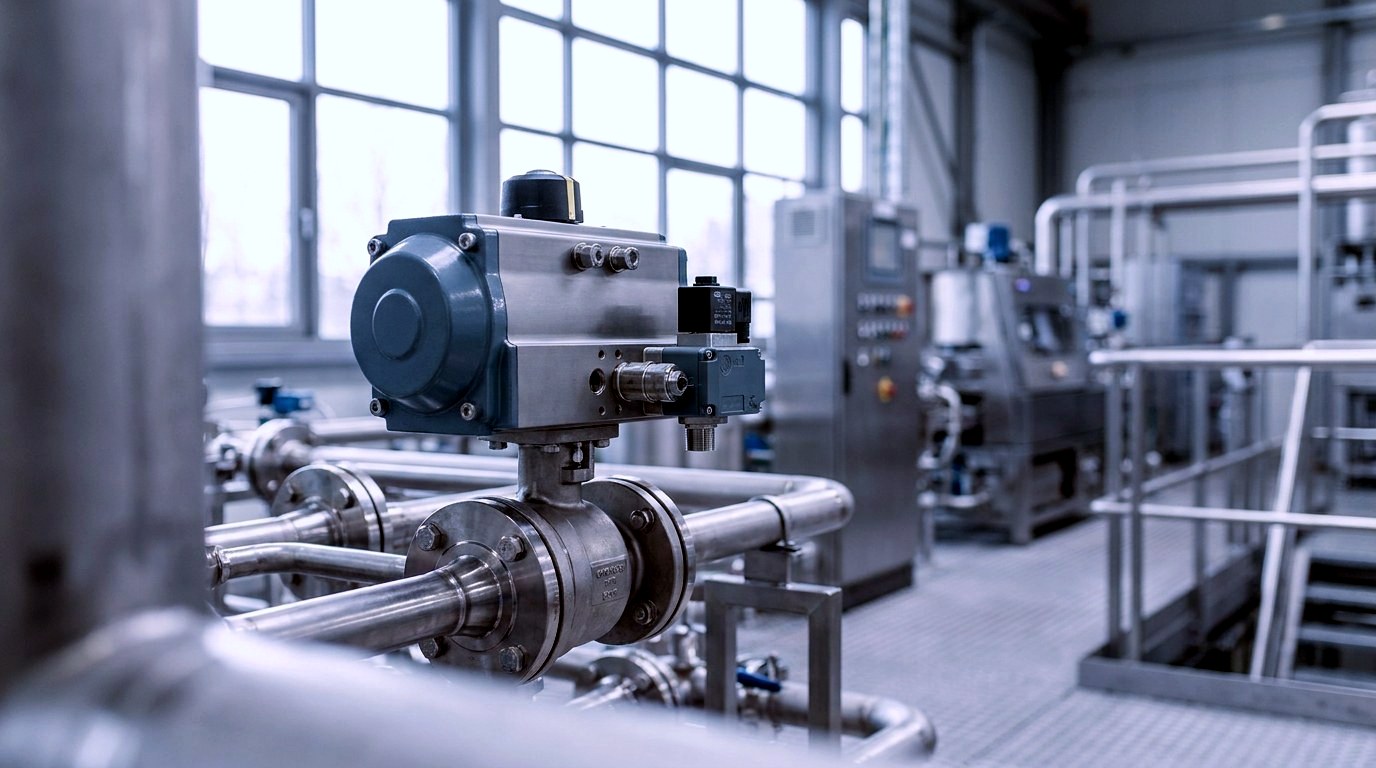

Szerelvényautomatizálás (NAMUR)
Közvetlen szerelés forgó hajtóművekre a folyamatszerelvények nyitásához és zárásához – külön csővezetékezés nélkül.

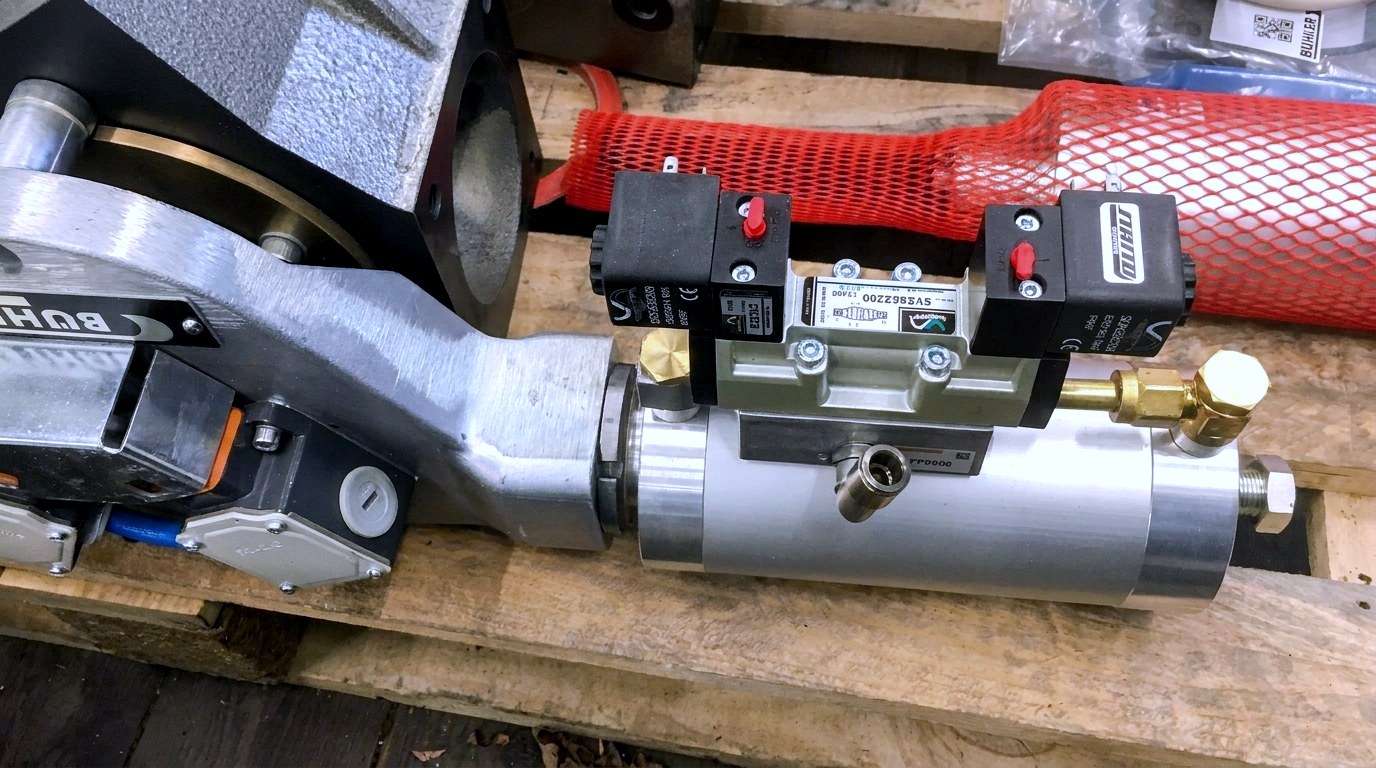

Pneumatikus működtetés
Pneumatikus funkciók kapcsolása különleges járművekben és felépítményekben – kompakt szelepek robusztus környezetbe.

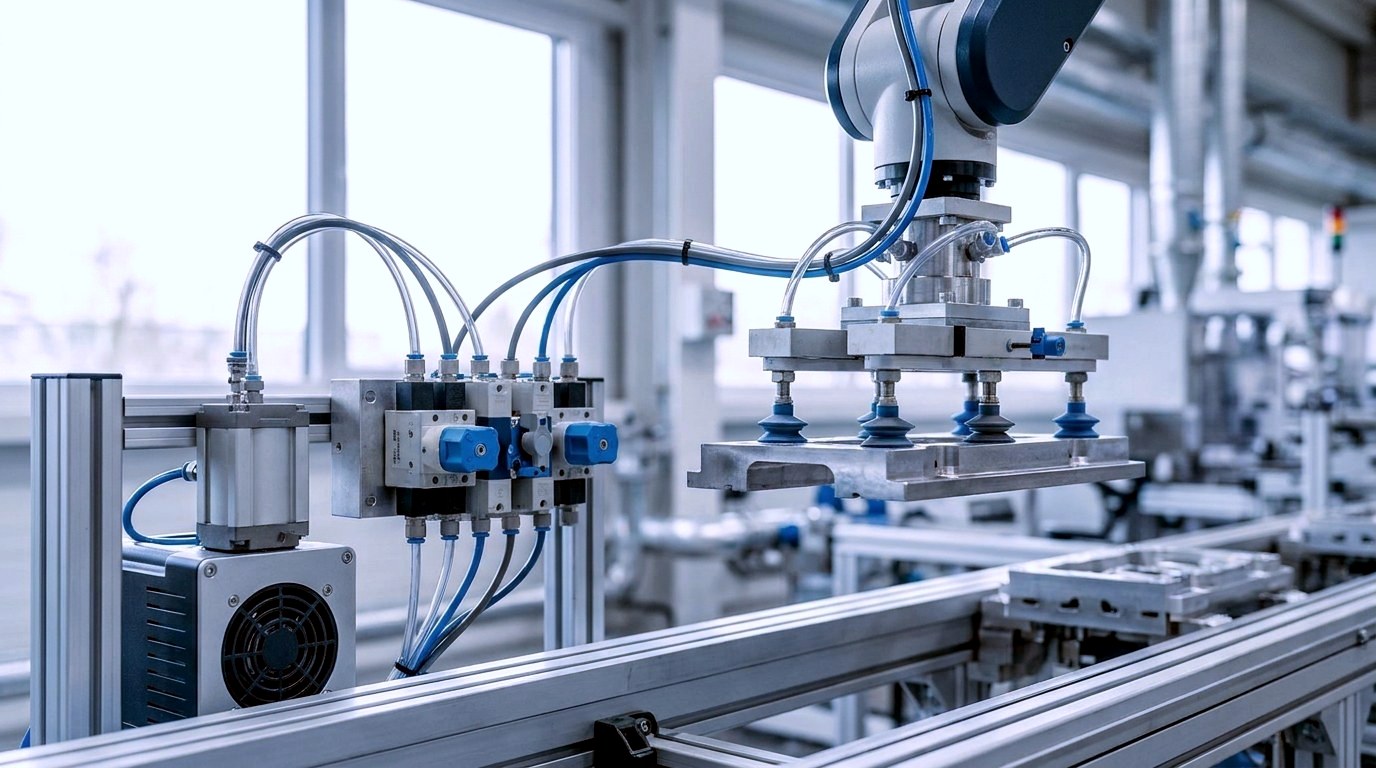

Vákuum kapcsolás
Vákuum kapcsolása pneumatikus rendszerekben – szériatól és kiviteltől függően.
Útmutató
3/2-es irányváltó szelep helyes kiválasztása
A legfontosabb kiválasztási szempontok áttekintése – a jelöléstől a csatlakozóméretig.
Alapok és működés
- Mit jelent a „3/2"?
- Az első szám a csatlakozók számát jelöli (3), a második a kapcsolási állásokét (2): sűrített levegő (P), munka (A) és szellőzés (R/E), valamint két kapcsolási állapot.
- Normally closed (NC) vagy normally open (NO)?
- Zárt állapotban a normally closed (NC) szelep zárva van, és csak működtetéskor nyílik ki; a normally open (NO) szelep alapállapotban átereszt. A választás az alkalmazás biztonságos állapotától függ.
- Alapfunkció
- A 3/2-es szelep levegőt vezet a fogyasztóhoz, a második állásban pedig elzárja, illetve szellőzteti – ez számos pneumatikus vezérlés alapja.
Kiválasztás és műszaki jellemzők
- Működtetési mód
- Elektromágneses (3/2-es mágnesszelep) jelvezérléshez, pneumatikus vezérlőnyomáshoz, mechanikus/kézi működtetés helyi kezeléshez. Elérhetőség sorozatonként eltérő.
- Közvetlen vagy elővezérelt?
- A közvetlen vezérlésű szelepek az üzemi nyomástól függetlenül kapcsolnak és gyorsan reagálnak; az elővezérelt változatok az aktuális nyomást hasznosítják és nagyobb átfolyást tesznek lehetővé.
- Csatlakozóméret és átfolyás
- Válassza ki a névleges átmérőt és a csatlakozót (pl. menetes) a szükséges térfogatáramhoz igazítva. A pontos jellemzőket a sorozat adatlapján találja.

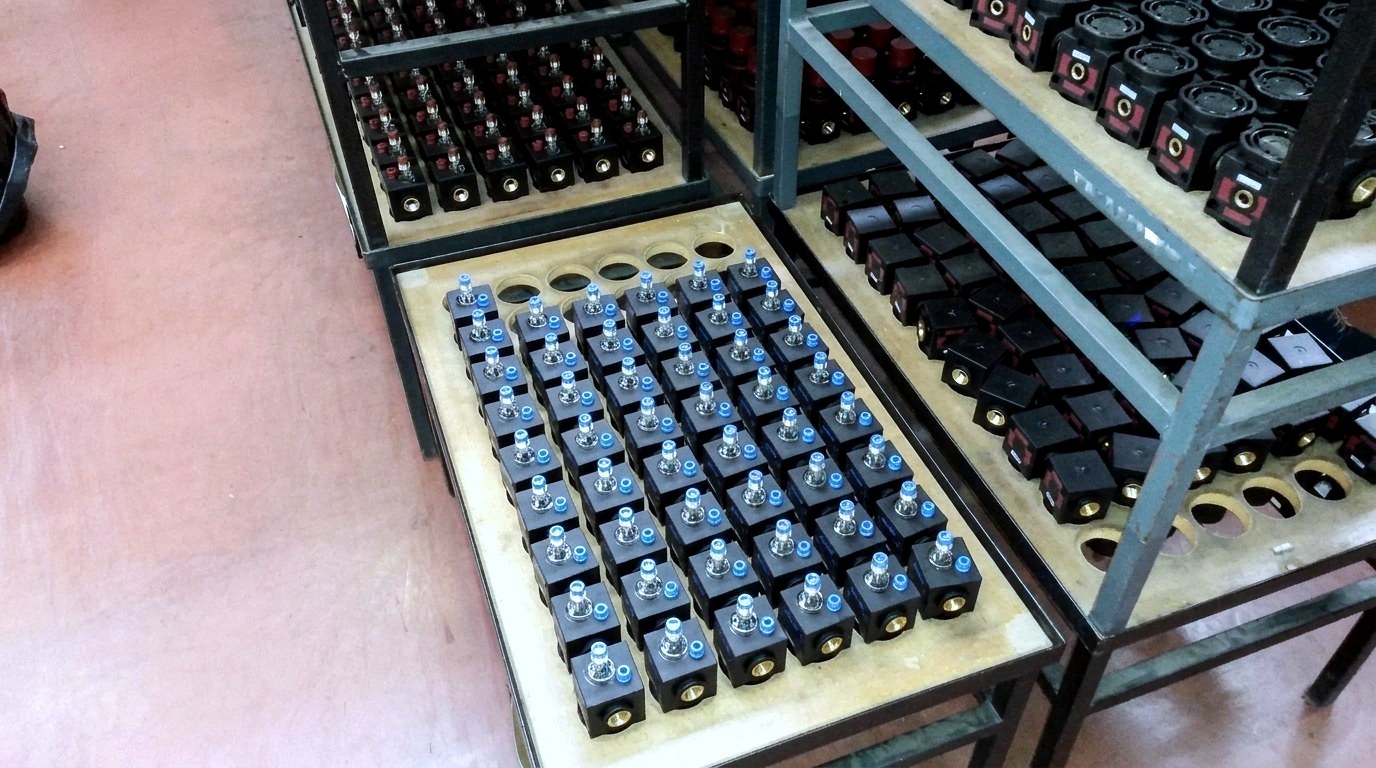

Elérhetőség és szolgáltatás
Szállítás, tartozékok és ajánlatkérés
Nem csupán szelepeket szállítunk, hanem az Ön vezérlési feladatához illő teljes megoldást.
Elérhetőség
Számos 3/2-útas szelep sorozattól és kiviteltől függően rövid határidőn belül szállítható; a konkrét elérhetőségről és szállítási időről a kiválasztott termékre vonatkozóan szívesen tájékoztatjuk megkeresésére.
Változatok és tartozékok
Megfelelő mágnestekercsek, csatlakozók, szerelési készletek (pl. NAMUR) és szelepblokkok – sorozattól és kiviteltől függően.
Ajánlatkérés és árajánlat
Projektmennyiségekhez, egyedi kivitelekhez vagy összehangolt kombinációkhoz egyedi ajánlatot készítünk Önnek.
Gyakori kérdések
GYIK a 3/2-es útszelepekről
Válaszok a legfontosabb kérdésekre a működéssel, a működtetéssel és a kiválasztással kapcsolatban.
Mi az a 3/2-es útszelep?
A 3/2-es útszelep három csatlakozóval és két kapcsolási állással rendelkezik. Az egyik állásban levegőt vezet a fogyasztóhoz, a másikban zár és elszellőztet – ez a legtöbb pneumatikus vezérlés alapfunkciója.
Mire használják a 3/2-es útszelepet a pneumatikában?
Elsősorban egyszerű működésű hengerek vezérlésére, fogyasztók be- és elszellőztetésére, pilot-/vezérlőszelepként, valamint vákuum kapcsolására használják.
Mi a különbség a 3/2-es és az 5/2-es útszelep között?
A 3/2-es szelep jellemzően egyszerű működésű fogyasztókat vezérel; az 5/2-es útszelep öt csatlakozóval rendelkezik, és kétszer működő hengerekhez alkalmazzák. Megfelelő 5/2-es kiviteleket szintén megtalál a STASTO kínálatában.
Mit jelent az NC (záró) és a NO (nyitó)?
A NC (normally closed) nyugalmi helyzetben zárt, a NO (normally open) nyugalmi helyzetben nyitott. A választás a kívánt biztonságos kiindulási állapottól függ.
Mi az a 3/2-es útváltó szelep?
Elektromágneses működtetésű 3/2-es útszelep: egy elektromos jel kapcsolja a mágnestekercset, és ezzel a szelepet. Ez az automatizált vezérlések leggyakoribb működtetési módja.
Mit jelent a NAMUR-kivitel?
A NAMUR egy szabványosított csatlakozófelületet jelöl, amellyel a szelep közvetlenül pneumatikus forgó-/szabályozóhajtóművekre szerelhető – külön csővezetékezés nélkül.
Melyik sorozat a megfelelő számomra?
Ez az átfolyástól, a működtetési módtól és a beépítési helyzettől függ. A Serie K (16 mm) és a Serie E+V (22 mm) számos standard esetet lefed; szerelvényekhez a NAMUR-kivitel ajánlott. Szívesen segítünk a megfelelő változat kiválasztásában.
Kapcsolódó kategóriák
Kapcsolódó szelepek és szériasorok
Kiegészítő útváltó szelepek és szériasorok pneumatikus vezérléshez.
Kezdje el most
Találja meg a megfelelő 3/2-es útszelepet vezérlési feladatához
Böngésszen a kínálatban, vagy kérjen közvetlen tanácsadást – ellenőrizzük a sorozatot, a működtetési módot és a tartozékokat az Ön alkalmazásához igazítva.
