Pneumatika · Elektromos / pneumatikus útváltó szelepek

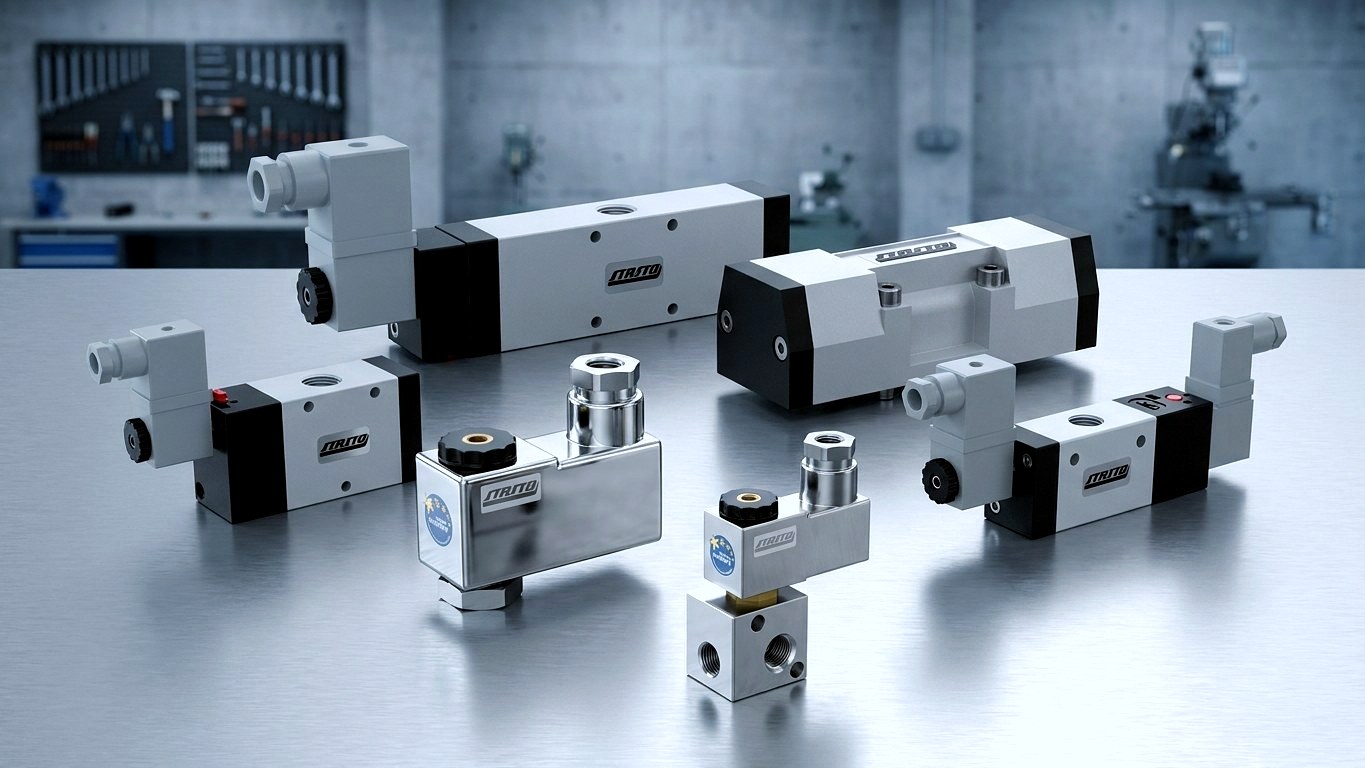

5/2 útváltó szelepek – pneumatikus mágnesszelepek kettős működésű hengerekhez
Az 5/2 útváltó szelep a standard vezérlőelem, ha egy kettős működésű pneumatikus hengert mindkét irányba kell mozgatni: öt csatlakozás, két kapcsolási állás, meghatározott váltás a kitolás és a behúzás között. A STASTO elektromosan és pneumatikusan elővezérelt 5/2 útváltó szelepeket kínál a PS110, PS111, PP110, PP111, K5.W, K5.P, E5. és V5 sorozatokban, valamint NAMUR kivitelben – 1/8"-tól 1/2"-ig, DN 6–15 mm névleges átmérővel.
Kivitel egy pillantásra
Miért a STASTO
5/2 útváltó szelepek egységes rendszerből
A kompakt, 16 mm stekker-szélességű K sorozattól az ISO 2 méretkategóriáig: a csatlakozást, a névleges átmérőt, a működtetési módot és a mágnestekercset egyetlen logikán belül választja ki – szállítóváltás nélkül.
Egységes sorozatválasztás egyedi cikkek helyett
A kompakt, 16 mm stekker-szélességű K5.W sorozattól a 2200 Nl/min teljesítményű ISO 2 méretkategóriáig szisztematikusan lefedjük a kis kézikönyvi tengelyeket és a nagy henger-hajtásokat is. A csatlakozást, a névleges átmérőt és a működtetési módot ugyanabban a struktúrában választja ki.
Monostabil vagy bistabil – egyértelmű megkülönböztetés
A monostabil kivitelek (elektromos/rugós) feszültségkimaradás esetén visszatérnek az alaphelyzetbe. A bistabil impulzus szelepek (elektromos/elektromos) megtartják az utoljára kapcsolt állást. Mindkét megoldás elérhető ugyanazokban a sorozatokban.
Szabványos csatlakozási felületek: ISO 5599/1 és NAMUR
A PS110, PS111 és PS112 sorozatok az ISO 5599/1 szabvány szerint ISO 1 (DN 8 mm, 1080 Nl/min) és ISO 2 (DN 13 mm, 2200 Nl/min) kivitelben készülnek, és csatlakozólapokkal (SBI-S, BMI) valamint zárólapokkal (PCBM) szelepszigetekké kombinálhatók. Az NM sorozat a NAMUR csatlakozási képnek felel meg.
A tekercs, a csatlakozó aljzat és a tartozékok is a választék részét képezik
C001 standard mágnestekercs 16 vagy 22 mm stekker-szélességben, csatlakozódobozok standard kivitelben vagy LED-del és varisztorral (C002-31-6, C002-31-LV). A kiviteltől függően ATEX-jelölésű mágnestekercsek (EPC típus) is elérhetők – az engedélyezési adatokat az adott cikkvariánsnál találja.
Útmutató
Az 5/2 útváltó szelep megértése: működés, kivitelek, kiválasztás
Működési elv, elhatárolás a 3/2 útváltó szelepektől és a legfontosabb kiválasztási szempontok – tömören elmagyarázva pneumatikus vezérlések tervezéséhez.
Működés és csatlakozáskiosztás
- Jelölési rendszer
- A jelölés a „csatlakozások száma / kapcsolási állások száma” séma szerint történik: öt csatlakozás, két kapcsolási állás.
- Csatlakozások
- Egy sűrített levegő csatlakozás (1/P), két munkacsatlakozás (2 és 4) a hengerhez, valamint két külön szellőztető csatlakozás (3 és 5).
- Kapcsolási viselkedés
- 1. állásban a 4-es csatlakozás kap nyomást és a 2-es csatlakozás szellőzik; 2. állásban ez fordítva történik.
- Külön szellőztetés
- Mivel minden hengerkamrának saját szellőztető útja van, mindkét mozgásirány tisztán, külön-külön beállítható fojtó-visszacsapó szelepekkel.
3/2 vagy 5/2 – a megfelelő kivitel

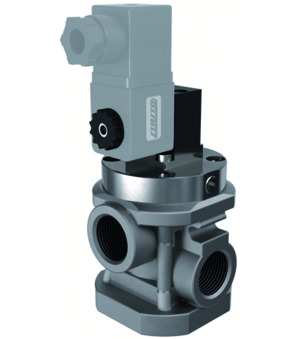

- 3/2 útváltó szelep
- Egy munkacsatlakozás: egyszeres működésű, rugós visszaállítású hengerekhez, vákuumszívókhoz vagy leállító szelepként alkalmas.
- 5/2 útszelep
- Két munkacsatlakozás: kettős hatású hengereket vezérel, ahol mindkét mozgásirány pneumatikusan jön létre.
- Alapszabály
- Ha a sűrített levegő csak kihajtja a hengert, és egy rugó húzza vissza, elegendő a 3/2. Ha a sűrített levegő mindkét irányban mozgatja, az 5/2 az ideális kivitel.
Monostabil, bistabil és elővezérlés
- Monostabil (elektromos/rugós)
- Folyamatos jelre van szükség, és feszültségkimaradás esetén alaphelyzetbe áll vissza – akkor hasznos, ha egy meghatározott biztonságos állapotot kell elérni.
- Bistabil (elektromos/elektromos)
- Rövid impulzussal kapcsol, és a helyzetét áram nélkül is megtartja – hosszú tartási idők esetén és a tekercs melegedésének csökkentésére hasznos.
- Minimális vezérlőnyomás
- A bistabil kivitelek a cikkadatok szerint részben alacsonyabb vezérlőnyomástól működnek, mint az azonos sorozat monostabil változatai – az értékeket variánsonként kell ellenőrizni.
- Elővezérlés
- A felsorolt sorozatok elővezéreltek; a vezérlőlevegőt kiviteltől függően belsőleg vagy külsőleg vezetik be.
5/3 kivitel középállással
- Zárt középállás
- Pneumatikusan rögzíti a dugattyút – meghatározott megállásokhoz a végállások között.
- Szellőztetett középállás
- Kézzel mozgathatóvá teszi a tengelyt, például beállításhoz.
- Középállás nyomás alatt
- Mindkét hengerkamrát nyomás alatt tartja.
- Elérhető sorozatok
- 5/3 kivitelben a PS112, PP112, K5.W, K5.P, E5. és V5. sorozatokat kínáljuk.
Kivitelek összehasonlítása
3/2, 5/2 és 5/3 összehasonlítva
A három kivitel a csatlakozások számában, a hengertípusban és a nyugalmi, illetve középállásban mutatott viselkedésben tér el egymástól.
| 3/2 | 5/2 | 5/3 | |
|---|---|---|---|
| Csatlakozások / kapcsolási állások | 3 csatlakozás, 2 állás | 5 csatlakozás, 2 állás | 5 csatlakozás, 3 állás |
| Jellemző működtetés | Egyoldali hatású henger rugós visszaállítással, vákuumszívó | Kétoldali hatású henger | Kétoldali hatású henger köztes megállással |
| Munkacsatlakozások | Egy munkacsatlakozás | Két munkacsatlakozás (2 és 4) | Két munkacsatlakozás plusz középállás |
| Közép-/alapállás | Alapállás nyitott vagy zárt | Nincs középállás | Zárt, légtelenített vagy nyomás alatt |
| Sorozatok a STASTO kínálatában | Serie K, Serie E+V, NAMUR (Serie NM) | PS110, PS111, PP110, PP111, K5.W, K5.P, E5., V5, NM | PS112, PP112, K5.W, K5.P, E5., V5 |
| Jellemző alkalmazás | Leállítás, vákuum, egyszeres működésű hajtások | Standard mozgásvezérlés kezelésben és szerelésben | Pozicionálás és meghatározott állásidők |
Választék
5/2 és 5/3 útszelepek a STASTO választékában
Négy szelepsorozat, kézi működtetésű változatokkal és megfelelő tartozékokkal – interfész, csatlakozó szélesség és működtetési mód szerint rendszerezve.
Alkalmazások
Jellemző alkalmazási esetek 5/2-utas szelepekhez
Ahol a kivitel a gyakorlatban helyt áll – a kezelőtengelytől az armatúra-automatizálásig.
Kettős működésű hengerek kezelésben és szerelésben
Az 5/2-utas szelep felváltva juttat nyomást az A vagy B hengertérbe, és a másik oldalt leszellőzteti. Rövid ciklusidőkhöz kis hengereken elegendő a 6–8 mm-es névleges átmérő a K5.W vagy E5. sorozatnál; nagy löketekhez ISO 2-es méret vagy az 1/2"-os kivitel szükséges 3500 Nl/perc átáramlással.
Szelepszigetek és központi vezérlőszekrények
Csatlakozólapokkal (SBI-S, BMI sorozat) és záró lapokkal (PCBM sorozat) az ISO-szelepek szelepszigetekké fűzhetők össze. Ez csökkenti a csővezetékezést, és a vezérlés felépítését átláthatóan dokumentálhatóvá teszi.
Armatúra-automatizálás NAMUR csatlakozással
Pneumatikus forgatóhengereknél az NM sorozattal elmarad a külső csővezetékezés: a szelep közvetlenül a szabványos csatlakozási felületre kerül. Az 5/2-es kivitel kettős működésű, a 3/2-es egyszeres működésű, rugós visszaállítású hajtásokat vezérel.
Pneumatikai vezérlőláncok elektromos jelek nélkül
Ahol nincs elektromos vezérlés tervezve, ott a pneumatikusan elővezérelt 5/2-utas szelepek (PP110, PP111 vagy K5.P sorozat) veszik át a feladatot. A jeladók ekkor nyomógombos, görgős vagy lábszelepek.
Pozicionálás és meghatározott megállások 5/3-os szeleppel
Ha a hengernek a véghelyzetek között meg kell állnia, 5/3-utas szelepet alkalmazunk: a zárt középállás rögzíti a dugattyút, a légtelenített középállás kézzel mozgathatóvá teszi a tengelyt, a nyomás alatti középállás mindkét kamrát nyomás alatt tartja.
Ütem- és zárómozgások töltő- és csomagolósorokon
A záró- és szállítóstációkon zajló rövid, ismétlődő hengermozgásokat a Serie K kompakt 5/2-utas szelepeivel, 16 mm-es csatlakozóházzal vezéreljük. A bistabil impulzusszelepek feszültség nélkül is megtartják a helyzetüket.
Elérhetőség

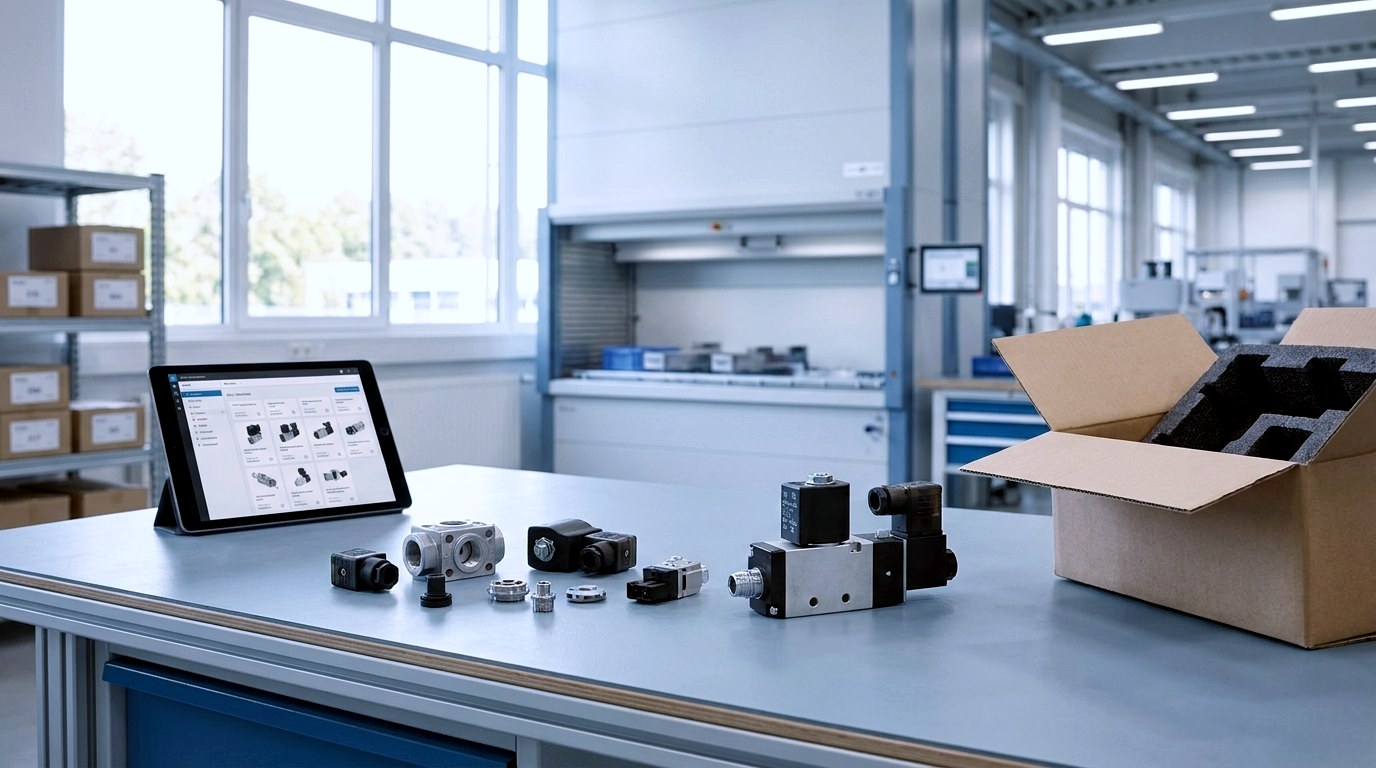

Elérhetőség, konfiguráció és szállítás
Az 5/2 és 5/3 útváltó szelepek konfigurált cikkként szerepelnek a kínálatban: a szeleptest, a mágnestekercs és az elektromos csatlakozó aljzat együtt adja a rendelhető változatot. Az elérhetőség és a szállítási határidő a sorozattól és a kiviteltől függ – a kívánt kivitel aktuális státuszáról kérésre tájékoztatjuk.
Átlátható változatképzés
A rendelhető változat a szeleptestből, a tekercsfeszültségből (többek között 24 V DC / 48 V, 230 V 50–60 Hz) és az aljzat kivitelből (standard vagy LED-del és varisztorral) áll össze.
A gyakori kombinációk gyorsabban diszponálhatók
A K5.W és E5. sorozat gyakori kombinációi kiviteltől függően rövidebb határidővel diszponálhatók, mint az ATEX-jelölésű tekerccsel vagy speciális beépítési helyzettel készülő különleges konfigurációk.
A tartozékok sorozatokhoz rendelve
A hangtompítók, csatlakozólapok (SBI-S, BMI) és záró lapok (PCBM) az adott sorozathoz vannak hozzárendelve, és együtt is lekérdezhetők.
Ajánlat adatlappal
Ajánlat adatlappal és méretrajzzal kérésre. Különleges kivitelek, szelepkombinációk és keretszerződéses lehívások ismétlődő igény esetén egyeztetés szerint.
Így dolgozunk
Három lépésben a megfelelő 5/2 útszelephez
A tengely alapadataitól a rendelhető változatig, tekerccsel és csatlakozó aljzattal együtt.
Az alkalmazás leírása
Adja meg a henger térfogatát, a kívánt ciklusidőt, a vezetékhosszakat és a vezérlőfeszültséget. Ebből adódik a névleges átmérő, a csatlakozási méret és az átfolyási igény.
Kivitel és sorozat meghatározása
Monostabil vagy bistabil, 5/2 vagy 5/3 középállással, ISO 5599/1, K sorozat 16 mm-es vagy E+V sorozat 22 mm-es csatlakozó szélességgel, alternatívaként NAMUR-felfogatás.
Változat konfigurálása és ajánlatkérés
Állítsa össze a szelepházat, a tekercset és a készülékcsatlakozó aljzatot rendelhető változattá. Elküldjük az adatlapot, a méretrajzot és az ajánlatot a rendelkezésre állásra vonatkozó tájékoztatással.
Gyakori kérdések
Kérdések az 5/2 útváltó szelepekről
Működés, elhatárolás és kiválasztás – a legfontosabb válaszok röviden.
Mi az az 5/2 útváltó szelep?
Az 5/2 útváltó szelep egy pneumatikus útváltó szelep öt csatlakozással és két kapcsolási állással, amely mindkét irányban vezérli a kettős működésű hengereket. Rendelkezik egy sűrített levegő csatlakozással (1/P), két munkacsatlakozással (2 és 4), valamint két külön kipufogó csatlakozással (3 és 5).
Hogyan működik egy 5/2 útváltó szelep?
Az egyik kapcsolási állásban a 4-es csatlakozás kap nyomást, és a 2-es csatlakozás kipufog, a másik állásban ez megfordul. Mivel minden hengerkamrának saját kipufogó útja van, mindkét mozgásirány sebessége külön beállítható fojtó-visszacsapó szelepekkel.
Mi a különbség a 3/2-es és az 5/2-es útváltó szelep között?
A 3/2 útváltó szelepnek egy munkacsatlakozása van, és egyszeres működésű hengereket vezérel rugós visszaállítással, vákuum szívókkal vagy leállító funkciókkal. Az 5/2 útváltó szelepnek két munkacsatlakozása van, és kettős működésű hengereket vezérel, amelyeknél mindkét mozgásirányt pneumatikusan hozzák létre.
Mikor van szükségem 5/3 útváltó szelepre az 5/2-es helyett?
Az 5/3 útváltó szelepet akkor alkalmazzuk, ha a hengernek meg kell állnia a véghelyzetek között. A középállás kivitel szerint lehet zárt (a dugattyú pneumatikusan tartott), kipufogott (a tengely kézzel mozgatható) vagy nyomás alatt tartott (mindkét kamra nyomás alatt). Elérhető a PS112, PP112, K5.W, K5.P, E5. és V5. sorozatokban.
Mi a különbség a monostabil és a bistabil 5/2 útváltó szelepek között?
A monostabil szelepek (elektromos/rugó) folyamatos jelet igényelnek, és feszültségkimaradás esetén visszatérnek az alaphelyzetbe. A bistabil impulzus szelepek (elektromos/elektromos) rövid impulzussal kapcsolnak, és feszültség nélkül is megtartják az állásukat – ez előnyös hosszú tartási idők és alacsonyabb mágnestekercs-melegedés esetén.
Mit jelent az ISO 5599/1 szabvány az 5/2 útváltó szelepeknél?
Az ISO 5599/1 szabvány rögzíti az elővezérelt útváltó szelepek szabványosított csatlakozási képét és méreteit. A STASTO-nál a PS110, PS111 és PS112 sorozatok ISO 1 (DN 8 mm, 1080 Nl/perc) és ISO 2 (DN 13 mm, 2200 Nl/perc) kivitelben készülnek, és csatlakozó- és zárólapokkal szelepszigetekké kombinálhatók.
Mire használják az 5/2 útváltó szelepet NAMUR csatlakozási képpel?
A NAMUR szelepeket közvetlenül a szerelvények pneumatikus forgató- és emelőhajtásainak szabványosított csatlakozási képére szerelik, így a külső csővezetékezés elhagyható. Az NM sorozat 5/2 kivitele kettős működésű hajtásokat vezérel, a 3/2 kivitel pedig rugós visszaállítású egyszeres működésű hajtásokat.
Milyen csatlakozási méretek és átfolyási értékek érhetők el?
A STASTO-nál kapható 5/2 útváltó szelepek mérete 1/8"-tól 1/2"-ig terjed, DN 6–15 mm névleges átmérővel. A K sorozat jellemzően 1300 Nl/perc értéket biztosít 1/4" és DN 8 mm esetén, az ISO sorozatok 1080–2200 Nl/perc, az E+V sorozat pedig akár 3500 Nl/perc értéket is elér.
Ehhez illik
Kiegészítő komponensek a szelepvezérléshez
Egy jól működő tengelyhez tartozik a sebességbeállítás, a tiszta vezérlőlevegő és a mechanikus jeladók is.
Következő lépés
Megfelelő 5/2 útváltó szelep megtalálása
Böngéssze a kínálatot, vagy küldje el a tengelye adatait – megnevezzük a névleges átmérőt, a sorozatot és a hozzá illő mágnes-/csatlakozó kombinációt.
