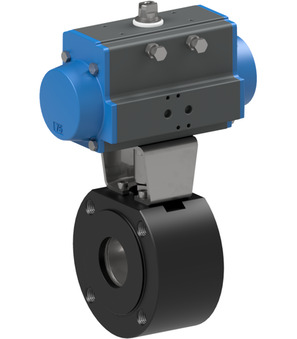

BADA-065-CITV-D0-EB0X01

BADA-065-CITV-D0-EB0X01

BADA-065-CITV-D0
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar; Nennweite 65mm; Einbaulänge 103mm; Antrieb PAD085
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

Intrastat Nr.: 84818081
Ursprungsland: Italien
Gewicht: 20.698 kg
Kurzartikelnummer:BADA065CITVD0EB0X01
https://www.stasto.hu/web/image/product.template/236677/image_1920?unique=d9024cc

BADA-065-CITV-D0
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA; Flansch PN16; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar; Nennweite 65mm; Einbaulänge 103mm; Antrieb PAD085
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

997,90 € 997.9 EUR 997,90 €

ár kérésre

  • Anbauschnittstelle VDI/VDE 3845
  • Anbauschnittstelle 2 VDI/VDE 3845
  • Ventilschnittstelle Namur
  • DN
  • Baulänge
  • Steckerbreite
  • Schaltertyp
  • Ausführung
  • Spannung
  • Schaltleistung
  • Druckbereich
  • Kontaktmaterial
  • Gehäusematerial
  • Spule
  • Antrieb

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns

Teilen

Abmessung
Anbauschnittstelle VDI/VDE 3845 80x30x20
Anbauschnittstelle 2 VDI/VDE 3845 80x30x30
DN 65 mm
Baulänge 103 mm
Bauformen
Schaltertyp Crouzet 831613
Elektrische Kennzahlen
Schaltleistung 4A/250VAC-1A/24VDC
Druck
Druckbereich 0...16 bar
Materialien
Kontaktmaterial Silber-Nickel
Gehäusematerial Kunststoff
Eigenschaften
Antrieb PAD085
