Pneumatika / Mechanikusan működtetett útváltó szelepek

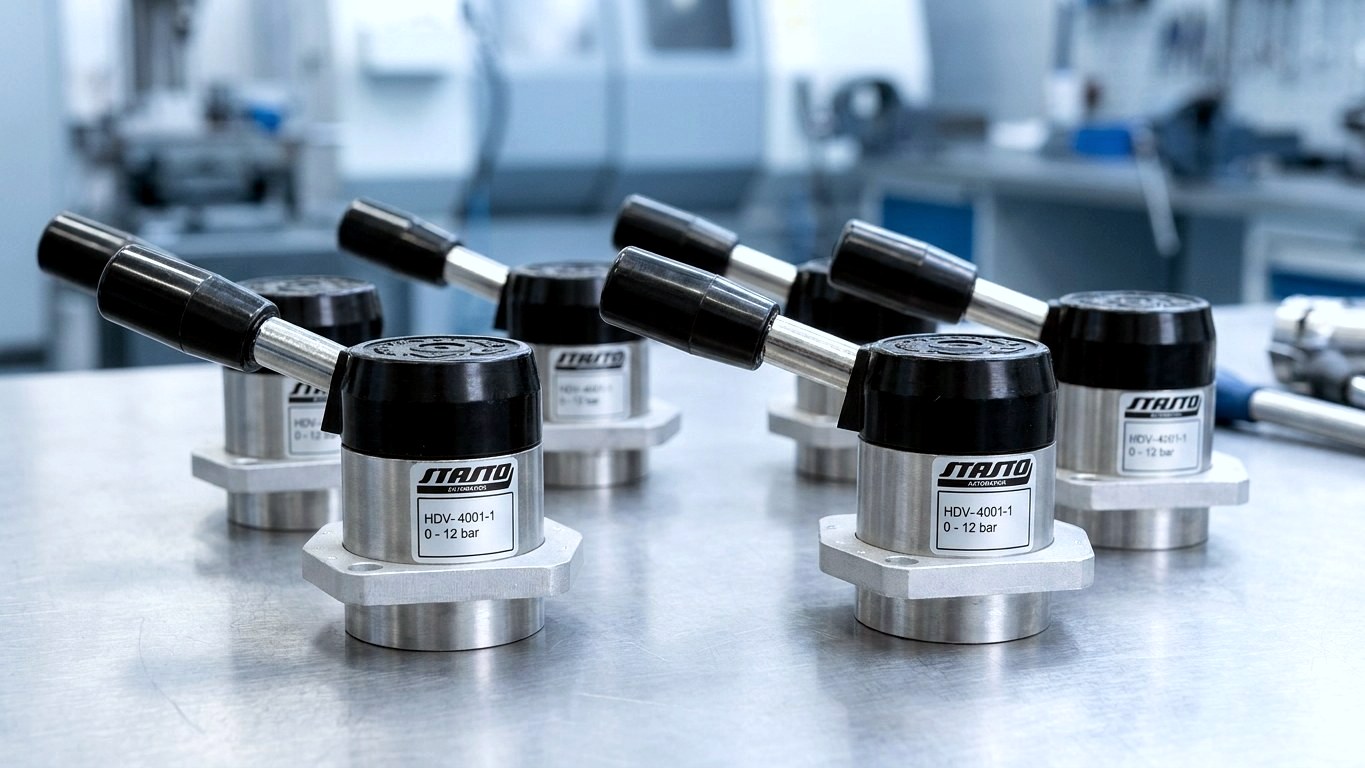

Forgódugattyús szelepek – kézi működtetésű pneumatikus szelepek
A forgódugattyús szelepek tisztán mechanikusan vezérlik a sűrített levegőt: a kezelő elforgatja a kézikart, a szelepházban lévő forgódugattyú összeköti a sűrítettlevegő-csatlakozást, a munkacsatlakozásokat és a légtelenítést. Nincs áram, nincs elővezérlő levegő, nincs elektronika – a beállított helyzet kattanással rögzül, akkor is, ha a kezelő elengedi a kart. Éppen ezért a forgódugattyús szelepek a tipikus választás kétoldali működtetésű hengerek kézi vezérléséhez, átállási és beállítási feladatokhoz, valamint olyan berendezésekhez, amelyeknek szándékosan vezérlés nélkül kell működniük.
Serie HDV áttekintése
Miért forgótolattyús szelepek
Mechanikus kapcsolás – egyértelmű, reteszelt, elektromosság nélkül
A HDV sorozat forgó tolattyús szelepei egyszerű kezelési elvet kombinálnak egyértelmű kiválasztási szempontokkal: kapcsolási funkció, csatlakozási méret, DN és csatlakozás elhelyezése. Így kerülő út nélkül megtalálja a hengerhez és a kezelési helyzethez illő kivitelt.
Kapcsolás áram nélkül – reteszelt és egyértelmű
A kézikar minden kapcsolási helyzetben reteszelődik, így a szelep állása bármikor látható és tapintható. Elektromos infrastruktúra nélküli alkalmazásokhoz vagy tudatosan egyszerű kézi vezérléshez ez a legrövidebb út a működéshez.
Három kapcsolási funkció a különböző hengerfeladatokhoz
4/3 zárt középállással a hengert pozícióban tartja, 4/3 légtelenített középállással nyomásmentessé és szabadon mozgathatóvá teszi, a 4/2 pedig közvetlenül átkapcsol a két véghelyzet között. A funkciót a kívánt nyugalmi állapot alapján választhatja ki.
Tömítés nélküli forgótolattyús elv
A gyártói adatok szerint a szelepek csiszolt műanyag forgótolattyúval (Delrin/POM) működnek eloxált alumínium házban, és a tolattyú tartományában tömítőelemek nélkül nélkülözik ezeket – feltétel a megfelelően szűrt sűrített levegő.
Négy méretkategória, két csatlakozási elrendezés, tartozékok
G1/8-tól (DN 5) egészen G1/2-ig (DN 9), oldalsó (…-N) vagy alul elhelyezett (…-I) csatlakozásokkal a homloklapos, illetve panelszerelés céljából. A G1/4 méretkategóriához a forgótolattyús elem és a műanyag fedél pótalkatrészként is elérhető.
Útmutató
Forgó tolattyús szelepek helyes kiválasztása
A kialakítás és a kapcsolási rajz két külön kiválasztási kérdés. Az alábbi blokkok elmagyarázzák a Serie HDV működési elvét és a méretezés kemény szempontjait.
Működési elv és kapcsolási funkció
- Mi az a forgó tolattyús szelep
- A szeleptestben egy forgatható tolattyú található. A kézikar elforgatásakor a tolattyú a csatlakozónyílások felett elmozdul, és összeköti vagy elválasztja azokat. A Serie HDV egy 4-utas szelep: egy sűrített levegő bemenet, két munkacsatlakozás, egy légtelenítés.
- 4/3, zárt középállással
- Középállásban mindkét munkacsatlakozás lezárt. A bezárt levegő tartja a pozíciót – az összenyomhatóság miatt ez tartás, nem pontos pozicionálás.
- 4/3, légtelenített középállással
- Mindkét munkacsatlakozás légtelenítésre kerül. A henger nyomásmentessé válik, és kézzel mozgatható – ez az ideális választás beállítási és szervizfunkciókhoz.
- 4/2 kivitel
- Két stabil állás, közvetlen átváltás kifutás és befutás között, semleges köztes állás nélkül.
- Reteszelés és visszaállási viselkedés
- A háromállású HDV kivitelek reteszelt kialakításúak: a kiválasztott állás megmarad, amíg aktívan meg nem változtatják. Rugós visszaállításhoz kar-, nyomógomb- és lábszelepeket kínálunk.
Méretezés: csatlakozás, DN, átfolyás, nyomás
- G1/8 · DN 5 · 480 Nl/perc
- Kis hengerekhez és kiegészítő funkciókhoz.
- G1/4 · DN 7 · 1050 Nl/perc
- A leggyakrabban használt méret standard alkalmazásokhoz.
- G1/2 · DN 9
- Nagy hengertérfogatokhoz és rövid mozgási időkhöz; az átfolyási értéket a gyártói adatlap alapján erősítjük meg – addig kérésre.
- Nyomástartomány 0…12 bar
- A sorozat valamennyi változata 0…12 bar tartományra van kialakítva. Munkaközeg a sűrített levegő; a gyártó előírása szerint megfelelő szűrés szükséges.
- Négy adat a méretezéshez
- Dugattyúátmérő, löket, kívánt mozgási idő és tömlőhossz – ezek alapján határozzuk meg a megfelelő méretet.
- Csatlakozás elhelyezése …-N / …-I
- A …-N jelölés oldalsó csatlakozásokat jelent, a …-I alsó elhelyezésű csatlakozásokat, előlap mögötti szereléshez.
Kapcsolási funkciók összehasonlítása
4/3 zárt, 4/3 szellőztetett vagy 4/2?
A HDV sorozat három kapcsolási funkcióval szállítható. A döntő szempont a henger kívánt viselkedése nyugalmi állapotban.
| 4/3 középállás zárt | 4/3 középállás szellőztetett | 4/2 | |
|---|---|---|---|
| Viselkedés középállásban | Mindkét munkacsatlakozás lezárva, a henger tartva marad | Mindkét munkacsatlakozás szellőztetve, a henger nyomásmentes | Nincs középállás – két stabil helyzet |
| Tipikus alkalmazás | Megállás köztes helyzetekben, befogás, rögzítés | Beállítási és szervizüzem, kézi elmozdítás | Közvetlen átkapcsolás kifutás és befutás között |
| Működtetés | Kézikar, reteszelő | Kézikar, reteszelő | Kézikar, két stabil helyzet |
| Elérhető csatlakozásméretek | G1/8, G1/4, G1/2 | G1/8, G1/4, G1/2 | G1/4 |
| Csatlakozás elhelyezkedése | oldalt (…-N) és alul (…-I) | oldalt (…-N), G1/8 alul is (…-I) | oldalt (…-N) és alul (…-I) |
| Megjegyzés | Tartás, nem pontos pozicionálás | Nincs maradéknyomás a hengerben | További kombinációk kérésre |
Termékkínálat
Forgótolattyús szelepek és rokon kézi szelepek

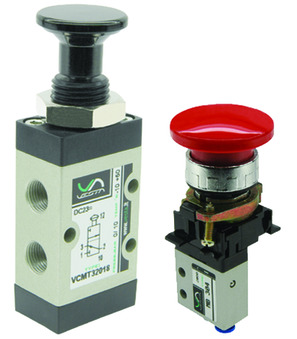

Nem minden kézi vezérléshez van szükség forgótolattyús szelepre. A kezelési helyzettől függően – lábműködtetés, gombnyomás, végállás-lekérdezés a munkadarabon vagy több jel logikai összekapcsolása – más mechanikus működtetésű kivitel illik jobban.
Gyakorlat
Tipikus alkalmazási esetek
A forgatószelepeket mindenhol ott alkalmazzák, ahol a pneumatikus mozgást közvetlenül kézzel, vezérlés nélkül kell kapcsolni.
Kettőshatású hengerek kézi vezérlése
Egy 4/2-es útváltó szelep látja el mindkét hengerkamrát és gondoskodik a légtelenítésről: befogó szerkezetekhez, lezáró egységekhez és forgó-lengő egységekhez. Ha a hengernek köztes helyzetben kell megállnia, válassza a zárt középállású kivitelt.
Beállítási, betanítási és karbantartási üzemmód
Egy forgótolattyús szelep a mellékágban közvetlenül a gépen mozgat egy tengelyt, programozóeszköz és vezérlőfeszültség nélkül. A légtelenített középállás nyomásmentessé teszi a hengert szerszámcseréhez és hibakereséshez.
Előlap- és panelbeépítés
Az alulra kivezetett csatlakozásokkal rendelkező kivitelek (…-I) úgy építhetők be kezelőpultokba és szerelvényházakba, hogy csak a kézi kar marad látható, a csővezetékezés pedig védetten, a panel mögött fut.
Csappantyúk és tolózárak tartályokon
Tartályokon található csappantyúk, tolózárak és anyagelzárók egyértelműen és nyomon követhetően vezérelhetők egy kézi szeleppel – a mozgástengelyen elektromos vezérlés nélkül.
Egyszerű szerkezetek és kiegészítő funkciók
Fúvókák, kilökők, leszorítók, anyagtolók vagy vizsgálati összeállítások teljes mértékben kézi szeleppel is kezelhetők – ez csökkenti a kábelezés, programozás és dokumentáció költségét.
Elektromos vezérlés nélküli környezetek
Ahol tudatosan nem vezetnek elektromos vezérlést a mozgástengelyhez, ott a pneumatikus kézi vezérlés marad a megoldás. A forgótolattyús szelep áram és elővezérlő levegő nélkül működik – elegendő a kezelő kifejtett ereje.
Elérhetőség
Elérhetőség és szállítási határidő
Az elérhetőség kiviteltől függően eltérő. A kötelező érvényű szállítási határidőt az ajánlattal együtt vagy a konkrét cikkszámra vonatkozó kérésre adjuk meg.
A változattól függően
A HDV sorozat gyakori méretgroupjait raktári cikként tartjuk, a ritkábban keresett kiviteleket megrendelés alapján szerezzük be.
Határidő az ajánlattal együtt
Kérjük, adja meg a mennyiséget, a kapcsolási funkciót és a kívánt csatlakozási helyzetet – az árat és a szállítási határidőt a konkrét cikkszámhoz kapja meg.
Speciális kivitelek kérésre
Speciális kivitelekhez – például krómozott sárgaréz belső alkatrészekkel, valamint rozsdamentes acél kézikarral és csavarokkal – az árat és a határidőt kérésre biztosítjuk.
Alkatrészek és tartozékok
A G1/4 méretkategóriához forgótolattyú-elem és műanyag fedél is elérhető; ár kérésre.
Így találja meg a megfelelő kivitelt
Három lépésben a helyes méretezéshez
A kivitel, a kapcsolási funkció és a méretkategória strukturáltan behatárolható – segítünk a méretezésben.
Kapcsolási funkció meghatározása
A hengert köztes helyzetben kell tartani (4/3 zárt), nyomásmentesen és kézzel mozgathatóan (4/3 légtelenített), vagy csak a két véghelyzet között kell átkapcsolnia (4/2)?
Méretkategória és csatlakozási elrendezés kiválasztása
Adja meg a dugattyú átmérőjét, a löketet, a kívánt mozgási időt és a tömlőhosszt, valamint a szerelési módot – oldalsó csatlakozások (…-N) vagy alul elhelyezett csatlakozások (…-I) a homloklapos szereléshez.
Cikkszám lekérdezése
Visszaigazoljuk Önnek a kivitelt, az árat és a szállítási határidőt. További kombinációk és speciális kivitelek kérésre lehetségesek.
Gyakori kérdések
Forgótolattyús szelepek – gyakori kérdések
Rövid válaszok a kialakításról, kapcsolási funkcióról, szerelésről és méretezésről.
Mi az a forgótolattyús szelep?
A forgótolattyús szelep egy manuálisan működtetett pneumatikus szelep, amelyben egy forgatható tolattyú mozog a szeleptestben a csatlakozónyílások felett, összekötve vagy elválasztva azokat. Kézi karral működtethető – áram, elővezérlő levegő vagy elektronika nélkül. A HDV sorozat négyutas szelepként készül: egy sűrített levegő bemenettel, két munkacsatlakozással és egy szellőzőnyílással.
Mi a különbség a zárt és a szellőztetett középállás között?
Zárt középállásban mindkét munkacsatlakozás el van zárva, és a henger a helyzetében marad; szellőztetett középállásban mindkét munkacsatlakozás a szellőzéshez van vezetve, és a henger nyomásmentessé válik. A zárt változat köztes helyzetekben történő megállításra alkalmas, a szellőztetett pedig beállítási és szervizfunkciókhoz, amikor a hengert kézzel kell mozgatni.
A forgótolattyús szelepek retesztetettek vagy rugós visszaállításúak?
A három állású HDV kivitelek retesztetettek – a kiválasztott helyzet megmarad, amíg aktívan meg nem változtatják. Ha a szelepnek magától vissza kell térnie a kiindulási helyzetbe, amint a kezelő elengedi, akkor egy nyomógombos, rugós visszaállítású kivitel a megfelelőbb; ilyen szelepeket a Karos szelepek, Nyomógombos szelepek és Lábszelepek kategóriákban kínálunk.
Milyen csatlakozási méretek érhetők el a HDV sorozatnál?
A HDV sorozat G1/8-tól G1/2-ig kapható: G1/8 DN 5 méretben és 480 Nl/perc átfolyással, G1/4 DN 7 méretben és 1050 Nl/perc átfolyással, valamint G1/2 DN 9 méretben. A G1/2-es kivitelek átfolyási értékét kérésre, a gyártói adatlap alapján igazoljuk vissza.
Mit jelentenek a -N és -I végződések a cikkszámoknál?
A …-N jelölés az oldalsó csatlakozású, a …-I jelölés az alsó csatlakozású kivitelekre utal. A …-I változatok előlapi vagy panelbe szerelésre készültek: csak a kézi kar látható, a csövezés a panel mögött fut.
Milyen nyomástartomány és közeg javasolt?
A sorozat minden változata 0…12 bar nyomástartományra van jóváhagyva, az üzemi közeg sűrített levegő. A gyártói előírás szerint a megfelelő szűrés feltétele a tömítés nélküli szeleplapos elv rendeltetésszerű működésének; a további követelményeket kérésre megvizsgáljuk.
Miben különbözik a kivitel a kapcsolási funkciótól?
A kivitel az működtetési és szeleplap-kinematikát írja le – forgódugattyús szelepnél tehát a forgatható szeleplapot kézikarral. A kapcsolási funkció (4/2 vagy 4/3 zárt, illetve légtelenített középállással) ezzel szemben a kapcsolási rajzot írja le. A kettő két külön választási szempont.
Vannak pótalkatrészek és speciális kivitelek?
Igen – a G1/4 méretnagysághoz forgódugattyús elem és műanyag fedél is elérhető pótalkatrészként, illetve tartozékként, ár kérésre. Emellett elérhető egy G1/2-es speciális kivitel is krómozott sárgaréz belső alkatrészekkel, valamint rozsdamentes acél kézikarral és csavarokkal; további kombinációk kérésre.
Kapcsolódó kivitelek
További mechanikusan működtetett vezérlőelemek
Mozgó gépalkatrészek véghelyzet-lekérdezéséhez és pneumatikus jelek elektromosság nélküli összekapcsolásához megfelelő kivitelekkel állunk rendelkezésre.
Tanácsadás
Megfelelő forgótolattyús szelep változat megtalálása
Adja meg nekünk a kapcsolási funkciót, a dugattyúátmérőt, a löketet, a kívánt mozgási időt és a tömlőhosszt – javaslatot teszünk a HDV sorozat megfelelő méretére, majd visszaigazoljuk az árat és a határidőt a cikkszámhoz.
