Folyamatszelepek · 2/2 utas

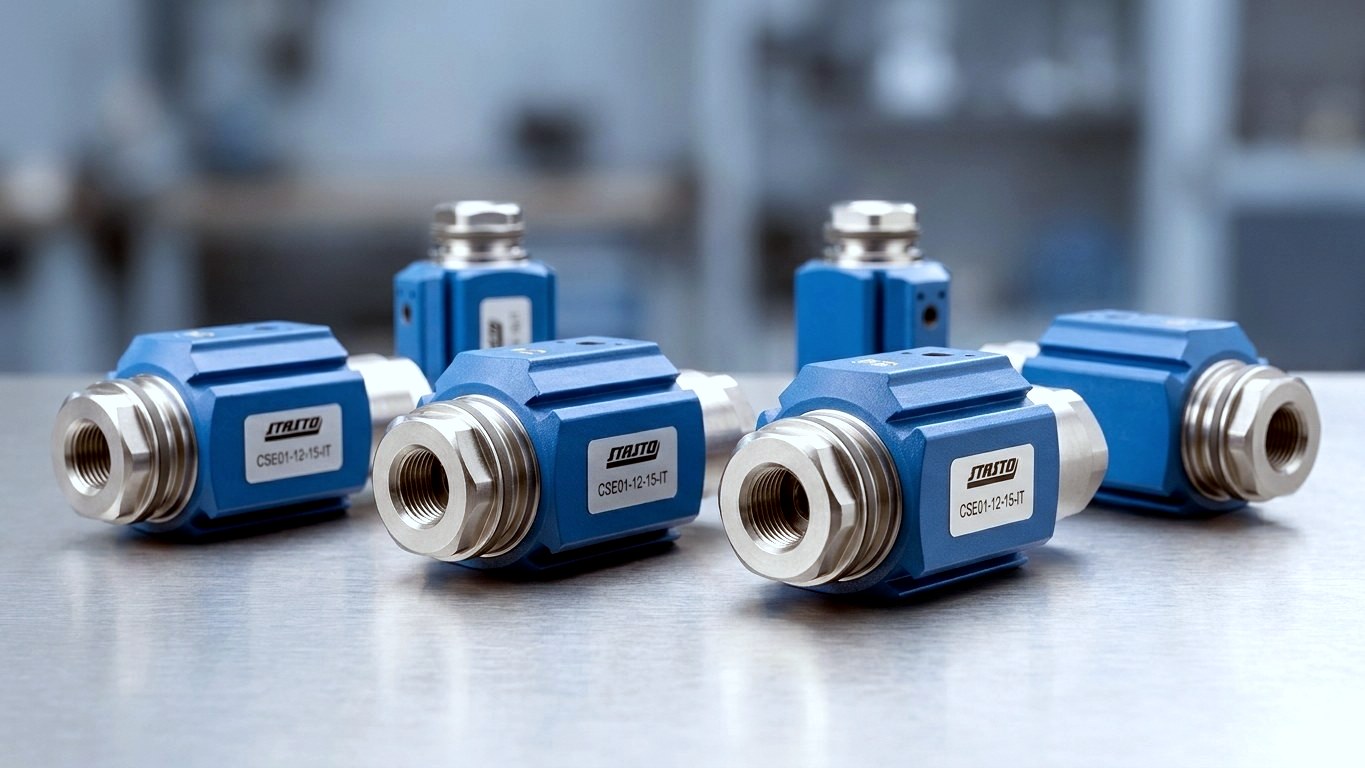

Koaxiális szelepek – gyors kapcsolású 2/2 utas folyamatszelepek
A koaxiális szelepek ott kapcsolnak megbízhatóan, ahol a hagyományos ülék- vagy membránszelepek már nem elegendők: nagy kapcsolási frekvenciánál, nehéz közegek esetén és változó nyomásviszonyok mellett. Közvetlen működésű 2/2 utas folyamatszelepként a csőkolbán a közeg áramlásával koaxiálisan mozog – a szelep a folyásiránnyal egy tengelyen nyit és zár. A CSE01, CVT és CVF sorozatokkal a STASTO-nál mély, gyakorlatban bevált kínálatot talál semleges és igényes közegekhez egyaránt.
CSE01, CVT & CVF sorozatok
Miért koaxiális szelepek
Közvetlen kapcsolású, nyomásfüggetlen, robusztus
A koaxiális szelep műszakilag egy közvetlenül vezérelt 2/2-utas ülőszelep – azzal a különbséggel, hogy a tömítőülék a mozgó csődugattyún helyezkedik el, és koaxiálisan mozog az átáramláshoz képest. Ebből jellegzetes előnyök adódnak sok hagyományos szelepmegoldással szemben.
Nyomásfüggetlen kapcsolás
A koaxiális szelep előpilóta-membrán és minimális nyomáskülönbség nélkül működik, és 0 bar differenciálnyomásnál is megbízhatóan kapcsol – ideális erősen ingadozó vagy hiányzó előnyomás esetén.
Robusztus nehéz közegekkel szemben
Az egyenes vonalú, koaxiális átáramlás-vezetés miatt – a kiviteltől függően – szennyezett vagy viszkózus közegekhez is alkalmas. A konkrét közegkompatibilitást az adott adatlap alapján tisztázzuk.
Rövid kapcsolási idő, hosszú élettartam
A mozgó csődugattyú kompakt és könnyű – ez gyors kapcsolási folyamatokat és hosszú élettartamot tesz lehetővé taktus üzemű folyamatoknál.
Széles típusválaszték
A CSE01 sorozat kis csatlakozóméreteitől a CVT és CVF mágnesszelep-sorozatok nagyobb névleges átmérőiig – egységes program egy kézből.
Termékcsaládok a kínálatban
Coaxiális szelepek sorozat és működtetés szerint
A STASTO kínálata pneumatikusan és elektromágnesesen működtetett coaxiális szelepeket tartalmaz kétjáratú és háromjáratú kivitelben. Válassza ki a megfelelő sorozatot a működtetési mód és a névleges átmérő alapján.
Útmutató
Koaxiális szelep vagy ülőszelep?
A koaxiális szelep műszakilag egy közvetlenül vezérelt 2/2-utas ülőszelep – azzal a különbséggel, hogy a tömítőülék a koaxiálisan mozgó csődugattyún helyezkedik el. Ebből egyértelmű előnyök adódnak sok hagyományos ülő- vagy tolószeleppel szemben.
Kialakítás és működési elv
- Axiális csődugattyú
- A kúpos ülék a mozgó dugattyún ül, amely az átáramlás tengelyében mozog – innen az elnevezés: „koaxiális".
- Közvetlen vezérlés
- Nincs elővezérlő rendszer, nincs vezérlőmembrán – a működtetés közvetlenül a dugattyúra hat.
- Átmenő fúrat
- Minimalizálja a holt tereket és a lerakódási felületeket, elősegítve a médiakompatibilitást.
Előnyök a hagyományos ülőszeleppel szemben
- Nyomásfüggetlen kapcsolás
- Az elővezérelt mágnesszelepekkel ellentétben a koaxiális szelep nem igényel minimális nyomáskülönbséget.
- Hosszú élettartam
- Kevés mozgó alkatrész és a vezérelt dugattyú csökkenti a kopást takt üzemű folyamatoknál.
- Gyors kapcsolás
- A könnyű csődugattyú rövid kapcsolási időt és nagy kapcsolásszámot tesz lehetővé.
Működtetési módok összehasonlítása
Pneumatikus, mágneses vagy külső vezérlés
A megfelelő működtetési mód a vezérlési környezettől, a névleges átmérőtől és a kapcsolási feladattól függ. Az alábbi táblázat a főbb sorozatokat rendszerezi.
| CSE01 pneumatikus | CVT / CVF mágnesszelep | külsőleg vezérelt | |
|---|---|---|---|
| Irányváltó funkció | 2/2-utas | 2/2- és 3/2-utas | 2/2- és 3/2-utas |
| Működtetés | Sűrített levegő (AT / ZT) | Szolenoidos (elektromos) | külső / extern |
| Névleges átmérők | kb. DN10–DN25 | DN10–DN80 | sorozattól függően |
| Jellemző sorozatok | CSE01, CSE02 | CVT-10…50, CVF-15…80 | CVTC, CVTM, CVTE, CVTB |
| Elektromosság nélkül | igen | nem | kiviteltől függően |
Alkalmazási területek
Ahol a koaxiális szelepek előnyei érvényesülnek
A koaxiális szelepeket ott alkalmazzák, ahol gyors, tömör és folyamatbiztos kapcsolásra van szükség. Hogy egy adott közeg megfelelő-e egy adott kivitelhez, az anyag- és tömítésfüggő – ez kérésre egyeztethető.

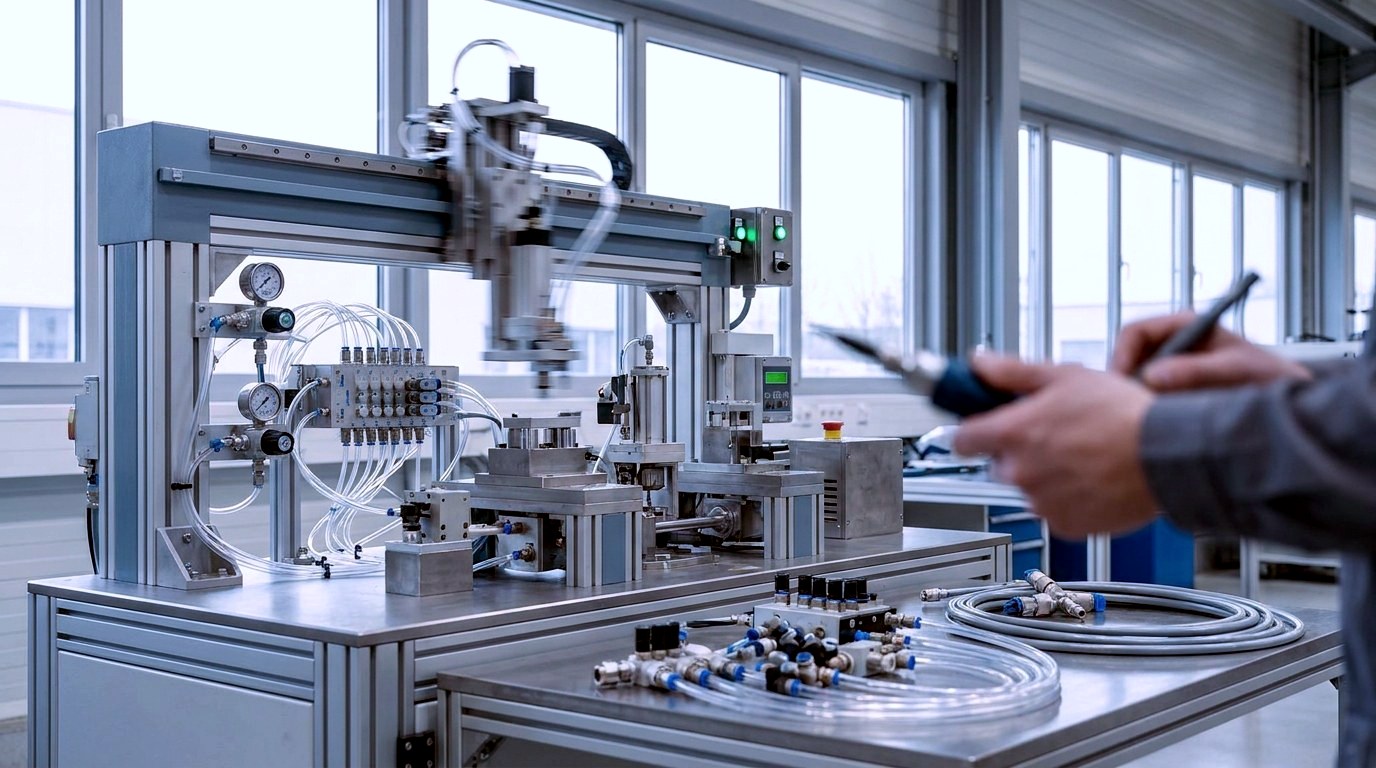

Sűrített levegő és technikai gázok
Gyors ciklizálás automatizálási és tesztberendezésekben – közvetlen vezérlés, nagyrészt nyomásfüggetlen működés.

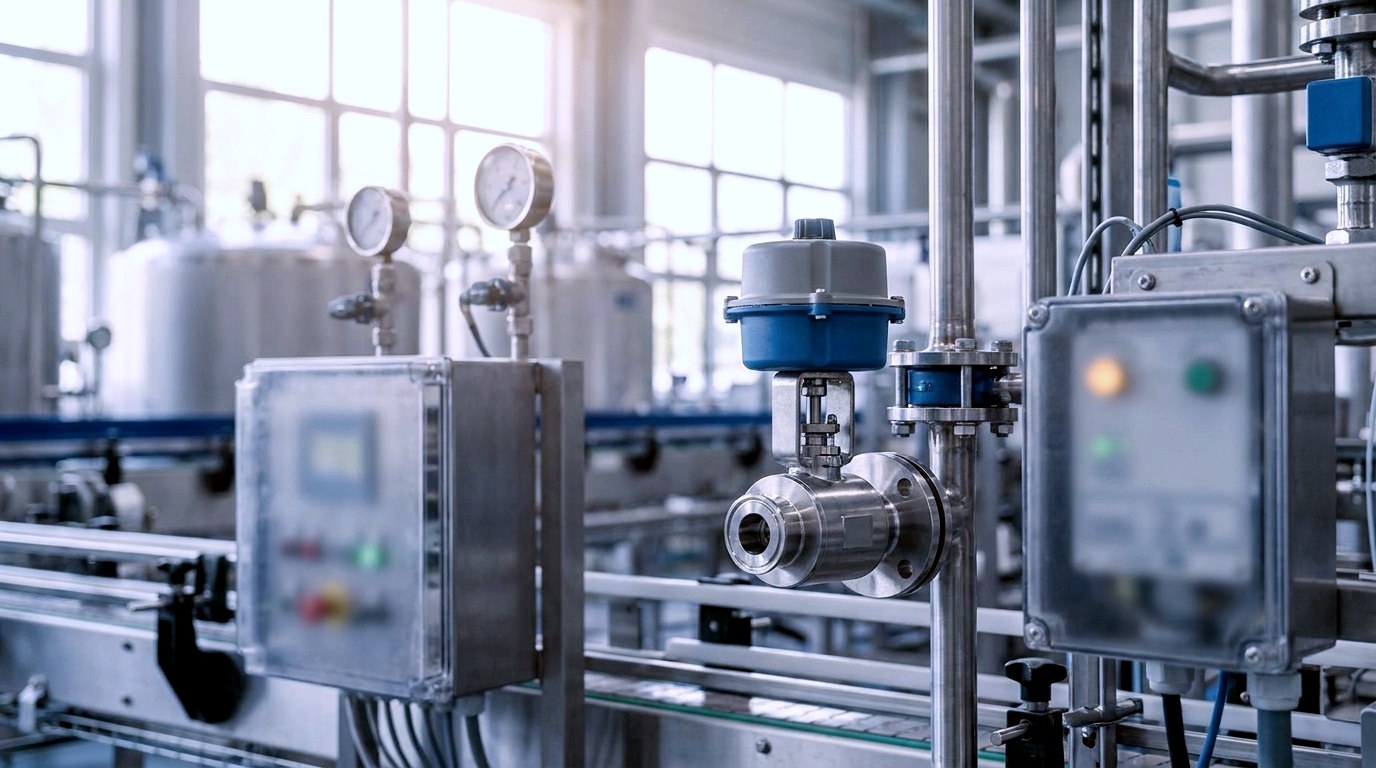

Folyamat- és üzemtechnika
Kompakt elzáró és kapcsolóelem, magas kapcsolási cikluszámmal, taktusos folyamatokhoz a vegyipari és üzemi technikában.

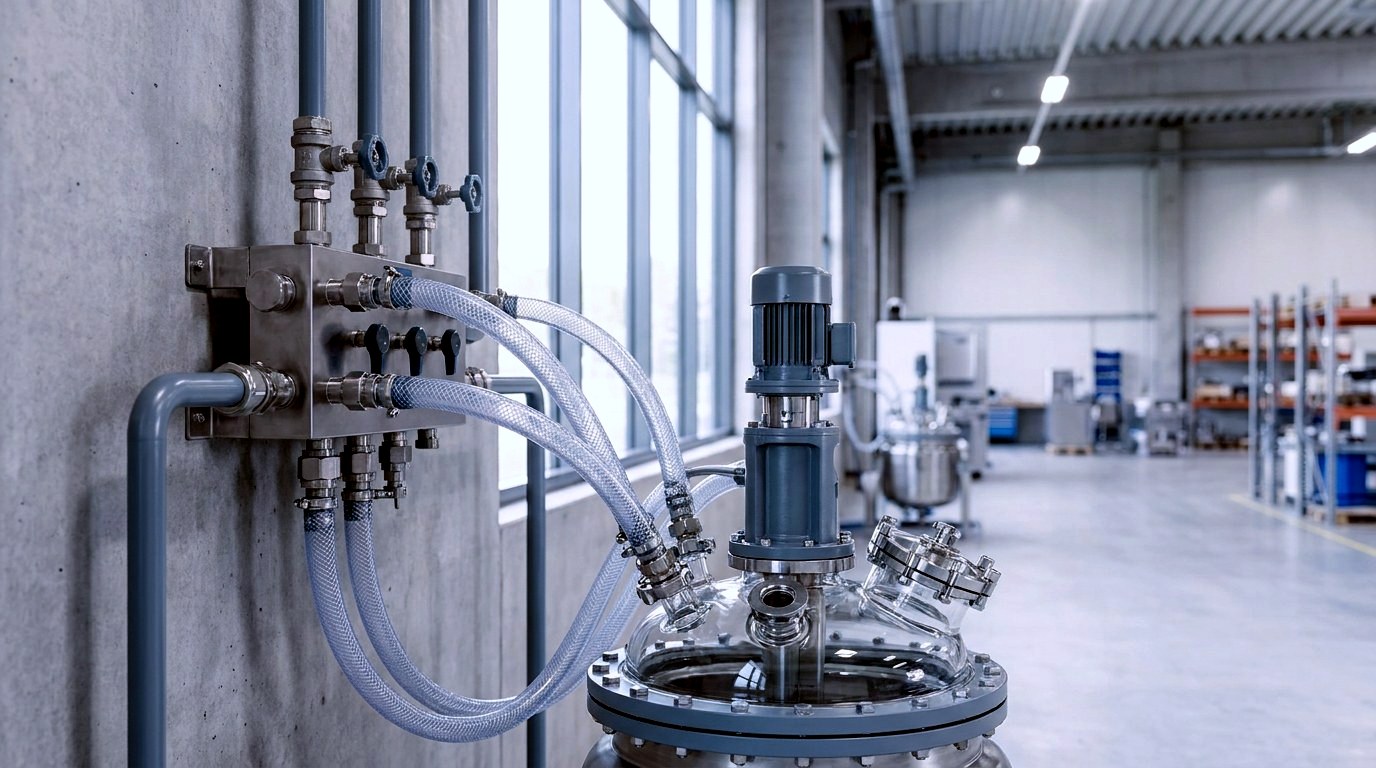

Vegyipar és agresszív közegek
Jóváhagyott anyag- és tömítésvariánstól függően igényes folyadékokhoz – jóváhagyás az adatlap szerint.

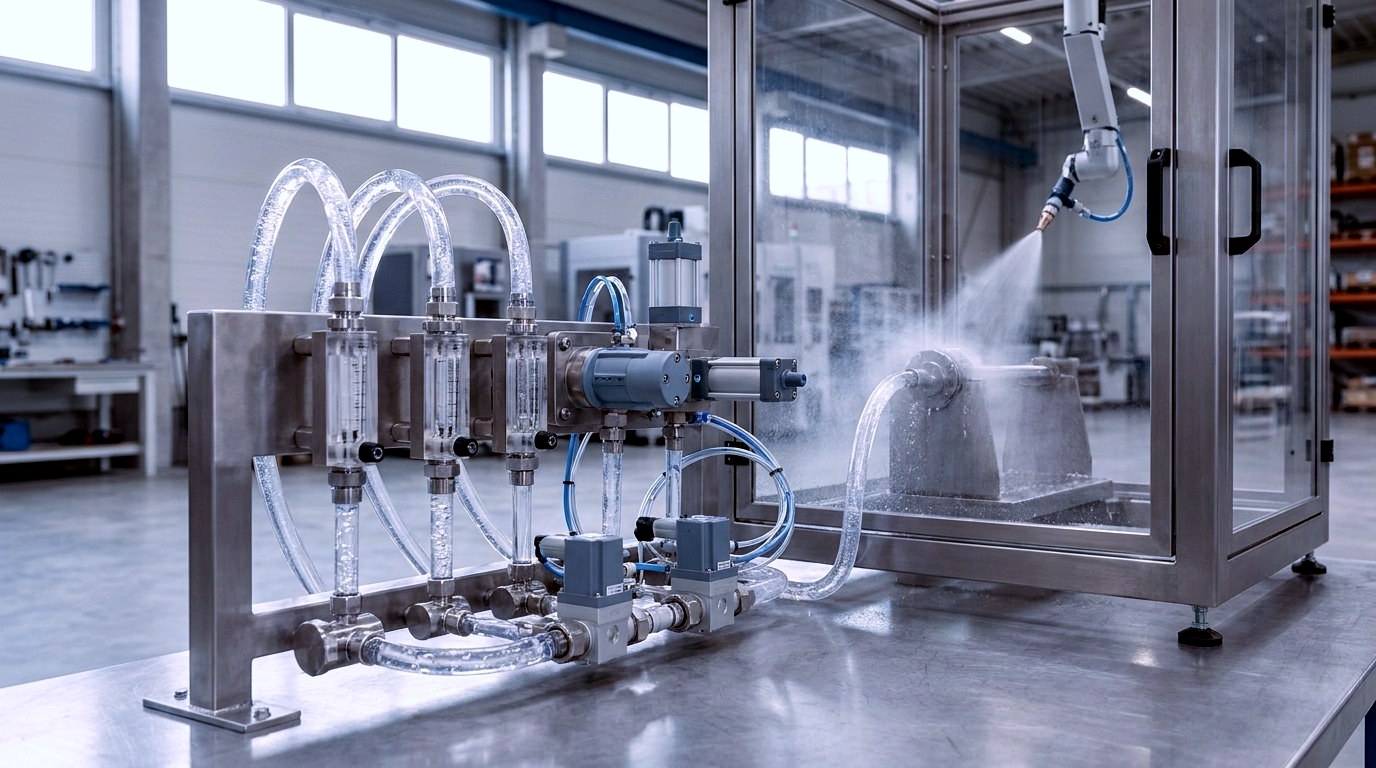

Adagolási és tisztítási folyamatok
Víz és vizes közegek adagolási, öblítési és tisztítási feladatokhoz, tömör és gyors kapcsolással.

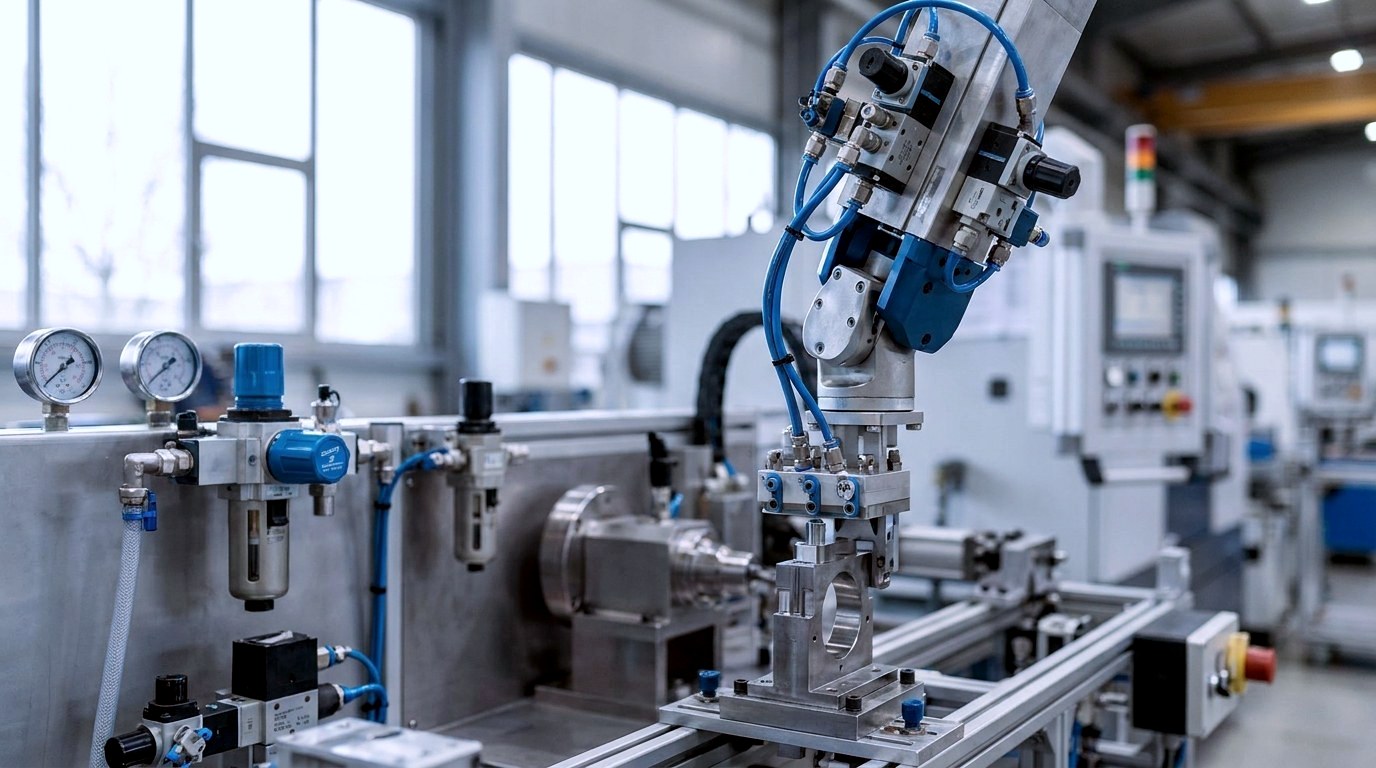

Gép- és üzemberendezés-gyártás
Megbízható kapcsolás nagy frekvenciákon és változó nyomásviszonyok mellett a gépiparban.

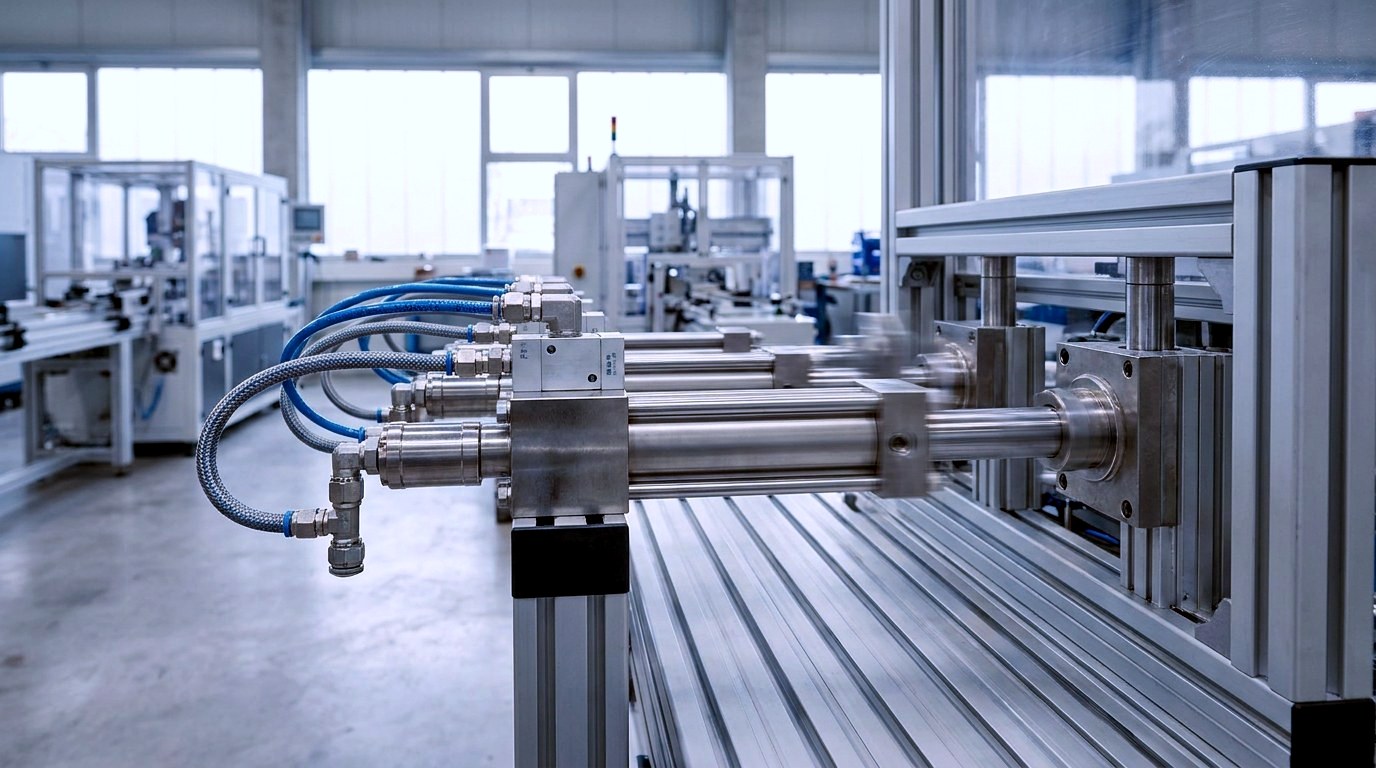

Tesztelési és ciklikus alkalmazások
Rövid kapcsolási idők és hosszú élettartam nagy igénybevételű, taktusos alkalmazásokhoz.
Elérhetőség és tanácsadás

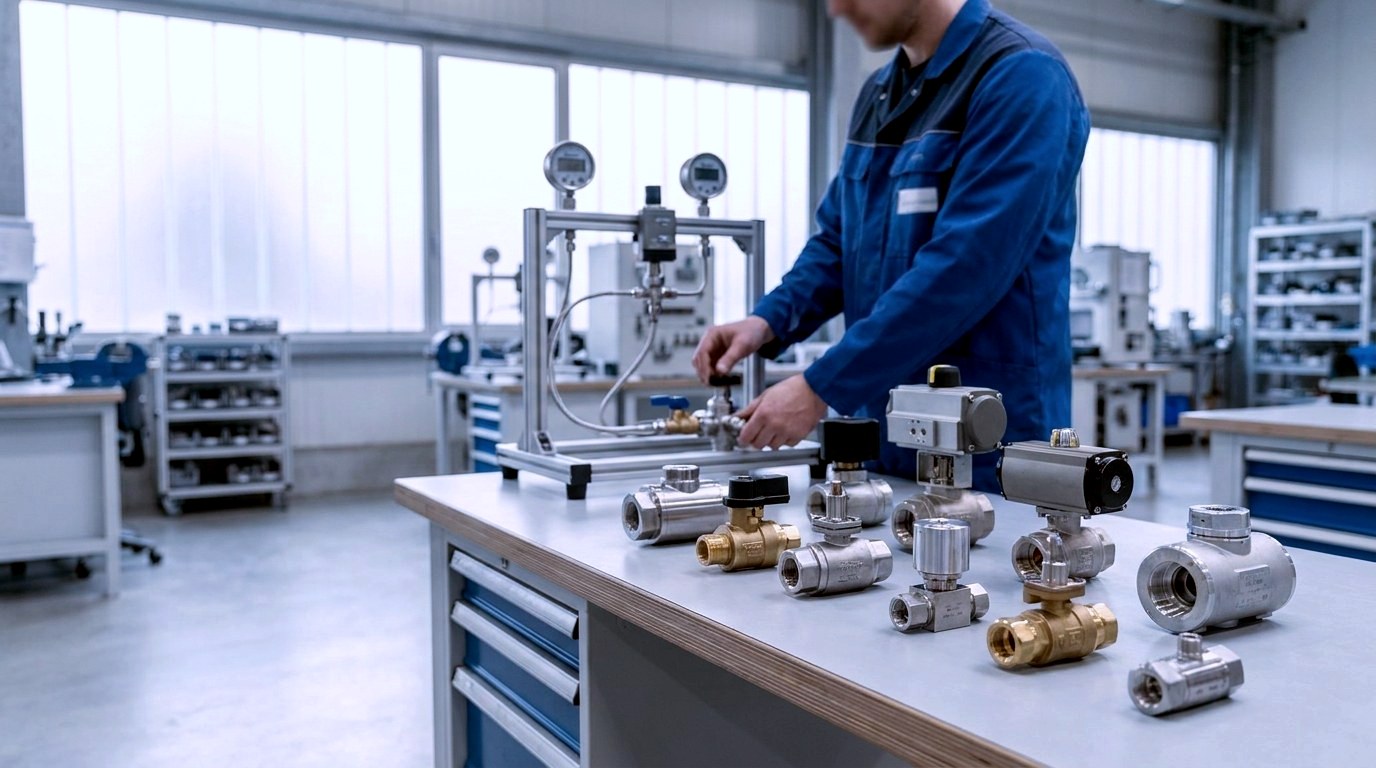

Alkalmazásspecifikusan konfigurálva – igény szerint
A coaxiális szelepek erősen alkalmazásspecifikusak: a névleges átmérő, az anyag, a tömítés és a működtetési mód határozza meg a konkrét kivitelt. Adja meg a közeget, a nyomás- és hőmérséklettartományt, valamint a szükséges csatlakozást – mi megvizsgáljuk a megfelelő változatot és elérhetőségét.
Konfigurálható változatok
A CSE01, CVT és CVF sorozatok számos kivitele rövid határidőn belül konfigurálható; az elérhetőségről és a szállítási időről az Ön igénye alapján konkrétan tájékoztatjuk.
Különleges és Ex-kivitelek
A különleges és Ex-kiviteleket kiegészítő felszereltséggel sorozatonként, projektalapúan egyeztetjük – hogy elérhető-e ATEX-megfelelő változat, azt kérésre megvizsgáljuk.
Méretezés a STASTO csapatával
Az anyagválasztást, a tömítést és a működtetési módot közösen hangoljuk össze az Ön folyamatfeltételeihez.
Gyakori kérdések
Koaxiális szelepek – röviden
Válaszok a leggyakoribb kérdésekre a működéssel, a közegekkel és a sorozatokkal kapcsolatban.
Mi az a koaxiális szelep?
A koaxiális szelep egy közvetlenül vezérelt 2/2 utas folyamatszelep, amelyben egy csősugárdugó koaxiálisan nyit és zár a közegáramláshoz képest. Gyorsan kapcsol és nagyrészt nyomásfüggetlen, mivel nincs szükség előtét-membránra és minimális nyomáskülönbségre.
Miben különbözik a koaxiális szelep a mágneszszeleptől?
A koaxiális szelepek egyaránt elérhetők pneumatikus működtetéssel (CSE01 sorozat) és mágneses működtetéssel koaxiális mágnezszelepként (CVT és CVF sorozat). Sok előtét-vezérelt mágneszszeleppel ellentétben nem igényelnek minimális nyomáskülönbséget a kapcsoláshoz.
Milyen közegekhez alkalmasak a koaxiális szelepek?
Az anyagtól és a tömítéstől függően sűrített levegőhöz, gázokhoz, vízhez, valamint viszkózus vagy szennyezett közegekhez is alkalmazhatók. A konkrét közegkompatibilitás az adott változattól függ, és az adatlapból kiolvasható, illetve kérésre tisztázható.
Milyen névleges átmérők állnak rendelkezésre?
A CSE01 sorozat kisebb csatlakozóméreteket fed le, körülbelül 3/8"-tól 1¼"-ig, a CVT és CVF mágneszszelep-sorozatok pedig nagyobb névleges átmérőkig terjednek DN10-től DN80-ig. A megfelelő méretet az Ön által megkívánt átfolyási igényhez igazítjuk.
Léteznek koaxiális szelepek robbanásveszélyes környezetbe (Ex)?
Bizonyos sorozatoknál különleges kivitelű, kiegészítő felszereléssel ellátott változatok is elérhetők. Hogy az Ön alkalmazásához rendelkezésre áll-e ATEX-megfelelő változat, kérésre szívesen tisztázzuk.
Mit jelentenek az AT és ZT rövidítések?
A CSE01 sorozaton belüli működtetési módot jelölik – pl. sűrített levegős működtetés (AT) vagy rugós visszatérítés (ZT). A pontos besorolást a típuskulcsból tudhatja meg, vagy érdeklődjön tanácsadásunkon.
Kapcsolódó termékek
Kapcsolódó kategóriák
Kiegészítő szerelvények és szelepek a STASTO kínálatából az Ön folyamatipari alkalmazásához.
Ajánlatot kérek
A folyamatához illő koaxiális szelep
Ismeri a közeget, a nyomást és a csatlakozó méretet – mi ismerjük a CSE01, CVT és CVF sorozatokat. Küldje el igényeit, és a STASTO Automation csapata javaslatot tesz a megfelelő változatra és elérhetőségére.
