Pneumatika / Útváltó szelepek - elektromos / pneumatikus

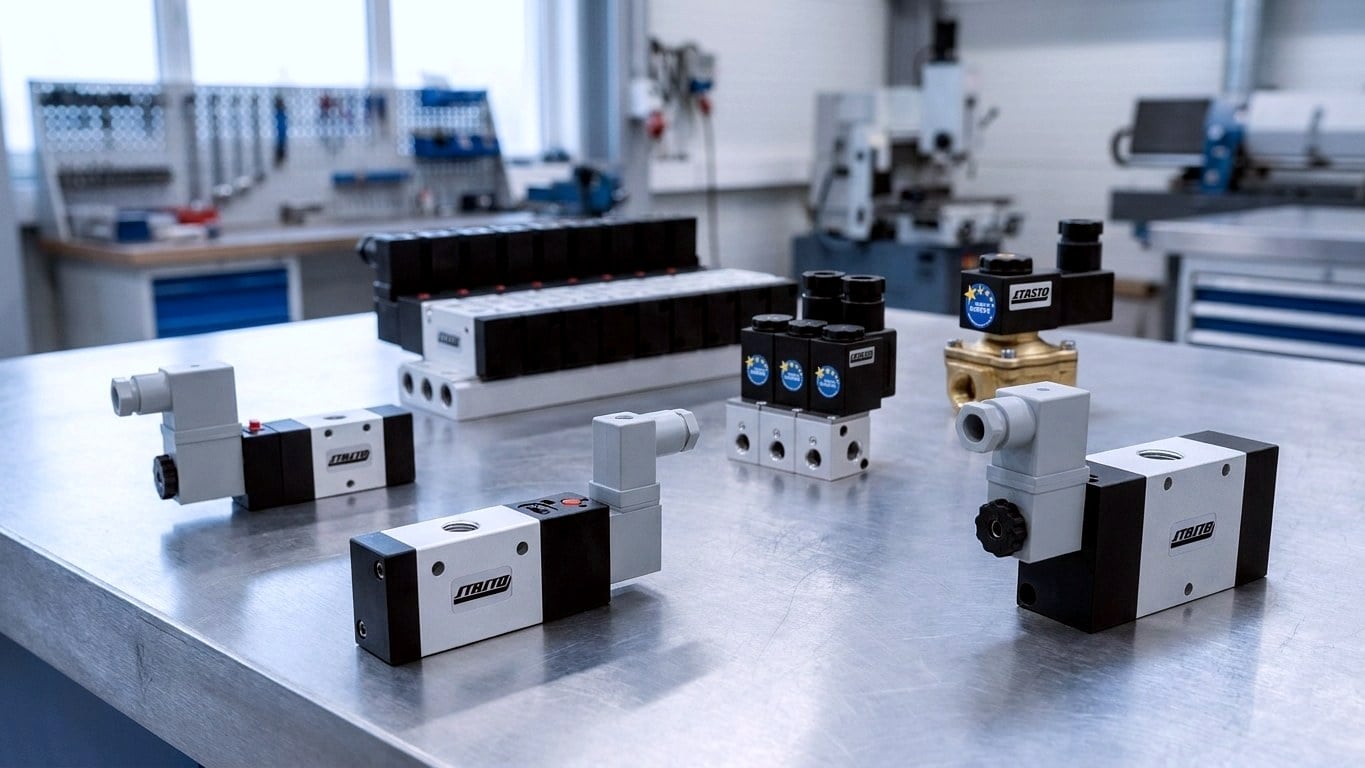

Kompakt mágnesszelepek, Serie K és E+V - 3/2, 5/2 és 5/3, 16 és 22 mm steckerbreite
Ha a kapcsolószekrényben vagy a gépkereten minden milliméter számít, a steckerbreite dönti el a teljes vezérlés elrendezését. A Serie K kompakt mágnesszelepek 16 mm steckerbreite-vel és az E+V sorozat 22 mm steckerbreite-vel a szokásos kapcsolási funkciókat fedik le: 3/2, 5/2 és 5/3 - elővezérelt, tolóelemes kivitelben, elektromos/rugós, elektromos/elektromos, valamint pneumatikusan elővezérelt kivitelekben. A kiválasztás olyan szempontok alapján történik, amelyek a tervezésben valóban meghatározóak: kapcsolási rajz, steckerbreite, csatlakozási méret 1/8"-tól 1/2"-ig, névleges átmérő és átfolyás - egyedi szelepként vagy modulos elosztóblokkon (Batterieanschlussplatte).
Két szerkezeti szélesség, három kapcsolási rajz
Miért ezek a sorozatok
Kompakt útváltó szelepek egységes rendszerben
A Serie K és a Serie E+V ugyanazt a kiválasztási logikát követi - a kapcsolási rajztól a működtetési módon át egészen az egyedi szelepként vagy szelepblokkként történő felépítésig.
Két szélesség, egy kiválasztási rendszer
A Serie K mindössze 16 mm-es csatlakozó szélességgel különösen keskeny kivitelű, a 22 mm-es Serie E+V ugyanezen logika mentén nagyobb névleges átmérőket kínál. A két sorozat között a kiválasztási szempontok megváltoztatása nélkül válthat.
Mindhárom kapcsolási rajz egy rendszerből
3/2 az egyszeres működésű hengerekhez és vezérlőfunkciókhoz, 5/2 a kétszeres működésű hajtásokhoz, 5/3 köztes megálláshoz és meghatározott középálláshoz. Mindez egyetlen sorozaton belül, azonos csatlakozási képpel.
Egyedi szelep vagy szelepblokk
A Serie K, illetve Serie ME elosztólapokkal és a hozzáillő vakfedelekkel (Serie K, Serie PCH) összekapcsolt szelepblokkokat építhet ki. A tartalék helyek későbbi bővítéshez szabadon maradnak.
Tekercs és foglalat a sorozathoz illesztve
A C001, CS, SCN és EPC típusú mágnestekercsek, valamint a megfelelő csatlakozó szélességű készülékcsatlakozók ugyanennek a rendszernek a részei. A feszültséget, a tekercstípust és a csatlakozó formáját változatonként választhatja ki; tekercs nélküli kivitelek is elérhetők a kínálatban.
Útmutató
A megfelelő kompakt mágnesszelep kiválasztása
Kapcsolási rajz, szerkezeti szélesség, működtetési mód és rögzítési forma - négy döntés vezet a megfelelő változathoz.
3/2, 5/2 vagy 5/3 - melyik kapcsolási rajz?
- 3/2 útváltó szelep
- Három csatlakozás, két kapcsolási állás: felfúj vagy leereszt egy kimenetet. Egyszeres hatású hengerekhez, vákuumfunkciókhoz vagy vezérlőszelepként alkalmas.
- 5/2 útváltó szelep
- Két kimenetet vezérel felváltva - az egyik csatlakozás felfújásra kerül, míg a másik leeresztésre. Standard megoldás kétoldali hatású hajtásokhoz.
- 5/3 útváltó szelep
- Egy harmadik, középső állással bővül: zárt (a hajtás megtartja a helyzetét) vagy leeresztett (a hajtás erőmentes lesz).
- Alapkérdés
- A gyakorlati különbség a 3/2 és 5/2 között nem a kivitelben rejlik, hanem a kérdésben: egy vagy két munkatér.
16 mm vagy 22 mm szerkezeti szélesség?
- Osztásméret
- A csatlakozó szélessége határozza meg, hány szelep fér el egymás mellett egy elosztó csatlakozólapon, és összefügg a névleges átmérővel és az átfolyással.
- K sorozat (16 mm)
- Ha az átáramlás elegendő a henger átmérőjéhez és a ciklusidőhöz, a K sorozattal építheti a legkompaktabb vezérlést.
- E+V sorozat (22 mm)
- Ha nagyobb térfogatáramra vagy nagyobb csatlakozásokra van szükség, váltson a 22 mm-es E+V sorozatra.
- Mérvadó adatok
- Csatlakozásméret 1/8"-1/2", névleges átmérő és az adatlapon megadott átáramlás Nl/min-ben; a nyomástartomány sorozattól és változattól függően eltérő.
Monostabil vagy bistabil?
- Monostabil (elektromos/rugós)
- Feszültségkimaradás esetén a szelep meghatározott nyugalmi helyzetbe áll vissza - fontos mindenütt, ahol biztonságos állapotra van szükség.
- Bistabil (impulzusszelep)
- Két tekercs, jel nélkül is megtartja az utoljára felvett helyzetet. Energiát és hőt takarít meg, de tudatos döntést igényel a feszültségkimaradás esetén tanúsított viselkedésről.
- Pneumatikusan elővezérelt
- A K3.P, K5.P, illetve V sorozat változatait elektromos jel nélkül vezérlik a szelepen - például előtét vezérlőszelepeken keresztül.
Egyedi szelep vagy szelepsziget?
- Egyedi szelep
- Kevés, térben szétszórt, saját csővezetékkel rendelkező funkció esetén célszerű.
- Szelepsziget
- Körülbelül három-négy funkciótól egy adott ponton a szelepsziget csővezetéket, helyet és szerelési időt takarít meg.
- Vakfedél
- A be nem épített állomásokat vakfedelekkel (Serie K, Serie PCH) zárják le, így tartalék helyként megmaradnak.
- Szelepsziget
- Aki tovább szeretné centralizálni a rendszert, annak érdemes megvizsgálnia a mágnesszelep-blokkokat és szelepszigeteket, például a Serie 4HF szelepszigetet.
Kapcsolási rajzok összehasonlítva
Különbség a 3/2, 5/2 és 5/3 útváltó szelep között
A három kapcsolási funkció mindkét építési szélességben elérhető - a választás a meghajtótól és a nyugalmi helyzetben kívánt viselkedéstől függ.
| 3/2 | 5/2 | 5/3 | |
|---|---|---|---|
| Csatlakozások / Állások | 3 csatlakozás, 2 állás | 5 csatlakozás, 2 állás | 5 csatlakozás, 3 állás |
| Jellemző meghajtás | Egyszeres működésű henger, vákuum, vezérlőfunkció | Kettős működésű henger | Kettős működésű henger köztes megállással |
| Középállás | - | - | Kiviteltől függően zárt vagy szellőztetett |
| K sorozat (16 mm) | K3.W, K3.P, Doppel-3/2 K6.W/K9.W | K5.W1 (monostabil), K5.W2 (bistabil), K5.P1/K5.P2 | K5.W, K5.P |
| E+V sorozat (22 mm) | E3., V3 | E5., V5 | E5., V5 |
| Működtetés | Elektromos/rugós vagy pneumatikusan elővezérelt | Elektromos/rugós vagy elektromos/elektromos | Elektromos/elektromos vagy pneumatikus elővezérelt |
Termékkínálat
Kompakt mágnesszelepek sorozat és kapcsolási rajz szerint
K sorozat 16 mm-es dugóhüvely-szélességgel, E+V sorozat 22 mm-rel - kiegészítve elosztólapokkal és vakfedelekkel a láncolt szerelvényekhez.
Alkalmazási területek
Hol alkalmazzák ezeket a szelepeket
A speciális gépgyártás kompakt vezérlési szintjétől a berendezéstechnika szelepvezérléséig.
Gépgyártás és speciális gépgyártás
Kettős működésű hengerek vezérlése 5/2 útszelepeken keresztül. Korlátozott beépítési hely esetén a vezérlési szinten a Serie K 16 mm-es szélessége előnyt jelent, mert azonos lapheveder-hosszon több állomás fér el.
Kezelőtechnika és szereléstechnika
Fogók, tolók és szeparátorok rövid ciklusidővel. Itt a kapcsolási rajz mellett elsősorban az átfolyás a meghatározó, amely korlátozza az elérhető henger sebességét.
Csomagolás- és szállítástechnika
A bistabil 5/2 szelepek folyamatos árambevezetés nélkül tartják meg a helyzetüket. Ez csökkenti a hőterhelést a sűrűn beépített kapcsolószekrényekben.
Pozicionálási és tartási funkciók
5/3 útszelepek zárt középállással közbenső megálláshoz, illetve légtelenített középállással a hajtás nyomás- és erőmentes állapotához.
Folyamat- és berendezéstechnika
Pneumatikus hajtások vezérlése szerelvényeken. Különleges gyújtásvédelmi követelményekkel rendelkező területekhez kiválasztástól függően ATEX mágnesszelep, EPC típus is rendelkezésre áll - a részleteket variánsonként kell ellenőrizni.
Elkülönített körök szűk helyen
A K6.W/K9.W sorozatú dupla 3/2 útszelep két független 3/2 funkciót egyesít egyetlen házban. Akkor előnyös, ha két kört szűk helyen, egymástól elkülönítve kell vezérelni.
Tervezhető beszerzés
Elérhetőség változattól függő - státusz közvetlenül a terméknél
A K és E+V sorozat gyakori kivitelei csatlakozásmérettől, funkciótól (NC/NO) és tekercstípustól függően többnyire rövid határidővel elérhetők, egyéb változatokat pedig megrendelésre gyártunk. Az aktuális elérhetőséget közvetlenül a termékoldalon láthatja; keretszerződésekhez, lépcsőzetes mennyiségekhez vagy visszatérő igényekhez a határidőt és az árat kérésre közöljük.
Beszédes cikkszámok
A sorozatok cikkszám-logikája beszédes felépítésű - példa: K32W1S614: 3/2 utas, K3.W sorozat, 16 mm dugóhüvely-szélesség, 1/4" csatlakozás. Ez megkönnyíti az utánrendelést és a pótalkatrész-tartást.
Speciális kivitelek kérésre
Az EPC típusú mágnestekerccsel ellátott ATEX-változatok vagy eltérő környezeti feltételekhez készült kivitelek változattól függően megvalósíthatók, és projektspecifikusan egyeztetjük őket. A jelölést és az engedélyezési kört kérjük a konkrét változat adatlapján ellenőrizni.
Tartozékok sorozatonként hozzárendelve
A hangtompítók, készülékcsatlakozók és vakfedelek a megfelelő sorozathoz vannak rendelve, és a termékoldalon együtt kerülnek felkínálásra.
Adatok változatspecifikus ellenőrzése
A nyomástartomány, a névleges átmérő és a Nl/perc átfolyási érték sorozatonként és kivitelenként eltér, és a mindenkori termékváltozatnál található meg.
Így találja meg a megfelelő variánst
Három lépésben a megfelelő szelephez
Kapcsolási rajz, szélesség és felépítés meghatározása - a többit a cikk variánsadatai tisztázzák.
Kapcsolási rajz meghatározása
Egy vagy két munkatér? 3/2 egyszeres működésű hajtásokhoz, 5/2 kettős működésűekhez, 5/3 ha zárt vagy szellőztetett középállás szükséges.
Szélesség és csatlakozás kiválasztása
Serie K 16 mm-es vagy Serie E+V 22 mm-es csatlakozószélességgel - eldöntve a csatlakozás méretével (1/8"-1/2"), névleges átmérővel és a szükséges átfolyással Nl/min-ben.
Felépítés és tekercs konfigurálása
Egyedi szelep vagy elosztólap vakfedelekkel, monostabil vagy bistabil, tekercstípus és feszültség - a nyitott kérdéseket együtt tisztázzuk.
Gyakori kérdések
GYIK a Serie K és E+V kompakt mágnesszelepekhez
Válaszok a kapcsolási rajzokkal, szélességgel, tekercsekkel és speciális kivitelekkel kapcsolatban.
Mi a különbség a 3/2 és az 5/2 útszelep között?
A 3/2 útszelep egy kimenetet kapcsol szellőztetett és leeresztett állás között, és jellemzően egyszeres működésű hengerekhez használják. Az 5/2 útszelep két kimenetet kapcsol felváltva, így duplán működő hengerekhez alkalmas.
Mire való az 5/3 útszelep leeresztett középállással?
Olyan alkalmazásokhoz, ahol a hajtásnak egy meghatározott közbenső állapotban nyomásmentesnek és erőmentesnek kell lennie - például beállításkor vagy szabályozott leállításkor. Alternatívaként a zárt középállás is elérhető, ha a pozíciót tartani kell.
Mit jelent a 16 mm-es, illetve 22 mm-es csatlakozó szélesség?
A csatlakozó szélessége a szelep, illetve a tekercs-/csatlakozó kombináció szerkezeti szélességét jelöli, ami meghatározza a raszterméretet és a helyszükségletet az elosztólapon. A Serie K 16 mm-es, a Serie E+V 22 mm-es kivitelben készül.
Sind die Ventile ohne Magnetspule erhältlich?
Igen, kiviteltől függően tekerccsel és csatlakozóhüvellyel, illetve nélküle is elérhetők a változatok. A megfelelő mágnestekercsek (többek között C001, CS, SCN, EPC típus) és csatlakozóhüvelyek a hozzájuk tartozó kategóriában találhatók.
Léteznek Ex-zónába (robbanásveszélyes térbe) tervezett kivitelek?
Mindkét sorozathoz, kiviteltől függően, elérhetők ATEX EPC típusú mágnestekerccsel ellátott változatok. A gyújtásvédelmi módot és a jelölést az adott változat adatlapján találja; szívesen egyeztetjük Önnel a megfelelő kivitelt.
Mi a különbség a monostabil és a bistabil útváltó szelep között?
A monostabil (elektromos/rugós) kivitel azt jelenti, hogy a szelep feszültségkimaradás esetén egy meghatározott alaphelyzetbe áll vissza. A bistabil (impulzusszelep két tekercscsel) a legutóbb kapcsolt állást feszültség nélkül is megtartja.
Mikor érdemes modulos elosztóblokkot (Batterieanschlussplatte) választani?
Kb. három-négy funkciótól kezdve egy adott pozícióban a modulos elosztóblokk (Batterieanschlussplatte) csövezést, helyet és összeszerelési időt takarít meg. A be nem épített helyeket vakfedéllel (Serie K, Serie PCH) zárják le, ezek később bővítésre használhatók.
Mire használják a dupla 3/2 útváltó szelepet?
A dupla 3/2 útváltó szelep két egymástól független 3/2 funkciót egyesít egy házban. A STASTO kínálatában erre a K6.W és K9.W sorozat áll rendelkezésre, 16 mm-es steckerbreite kivitelben.
Ehhez illő termékek
Kapcsolódó kategóriák
Kiegészítő komponensek a vezérléshez, összekapcsoláshoz és tekercstechnikához.
Következő lépés
Kiválasztotta a szelepet - vagy még kérdése van a méretezéssel kapcsolatban?
Ismeri a kapcsolási rajzot, a csatlakozási méretet és a szélességet? Akkor lépjen egyenesen a sorozatba, és válassza ki a kívánt funkciójú, tekercstípusú és feszültségű változatot. Ha a térfogatáram, a vezérlés vagy az elosztólapra való felosztás még nyitott kérdés, közösen átnézzük az Ön alkalmazását, és javaslunk egy megfelelő szelep-, tekercs- és csatlakozólap-kombinációt.
