Helyzetlekérdezés pneumatikus hengerekhez

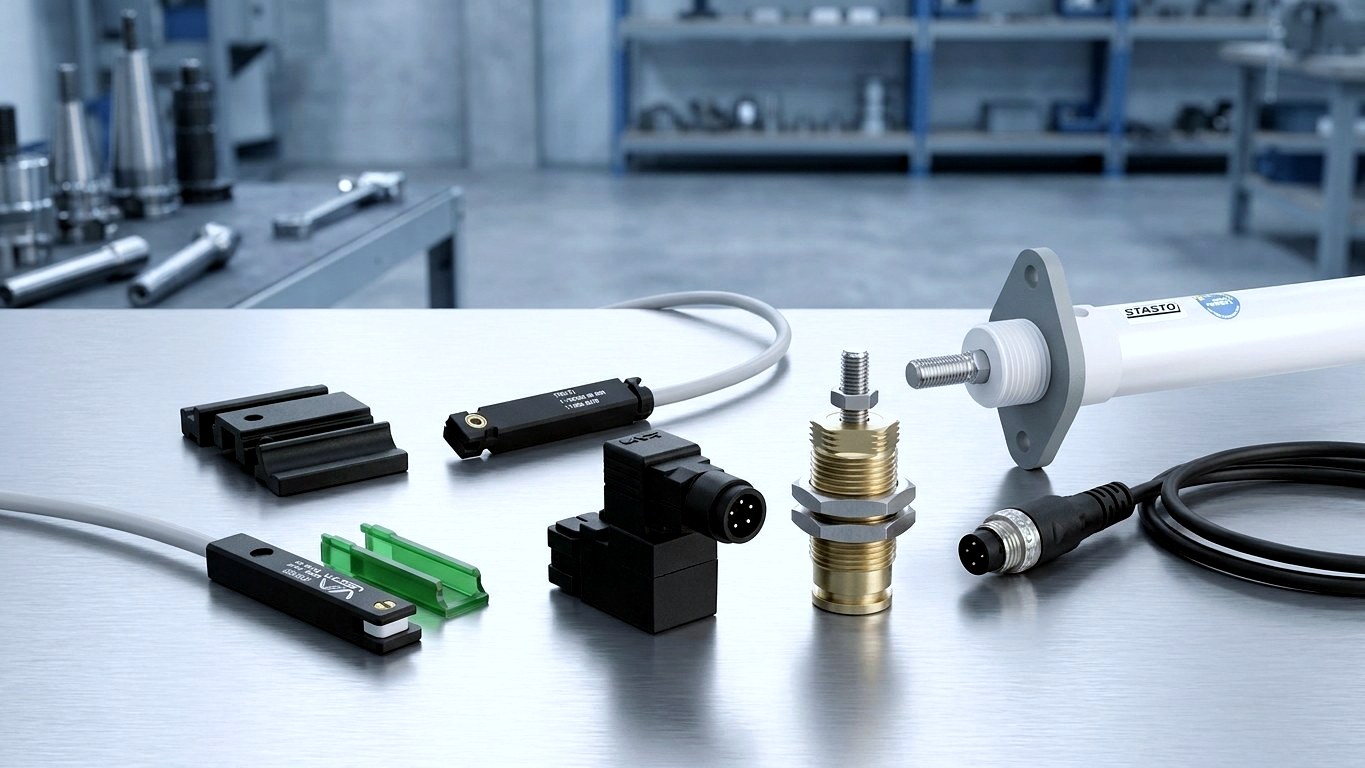

Mágneskapcsoló pneumatikus hengerekhez – reed és elektronikus hengerérzékelők
A mágneskapcsoló megbízhatóan és érintésmentesen érzékeli a dugattyú helyzetét a pneumatikus hengereken: a dugattyú permanens mágnest hordoz, az érzékelő pedig jelzi a végállás elérését a vezérlésnek. Így valósítható meg a végállás-lekérdezés, a folyamatvezérlés és a biztonsági láncok a gép- és berendezésgyártásban. A STASTO-nál reed és elektronikus hengerérzékelőket talál a VN/RV, VN, DCP és ZRS sorozatokból – kiegészítve rögzítőelemekkel és M8 csatlakozástechnikával.
Hengerérzékelők egy kézből
Miért a STASTO
Teljes helyzetlekérdező rendszer az Ön hengereihez
Az érzékelőtől a rögzítésen át a csatlakozástechnikáig – a STASTO-nál szerelésre kész megoldást kap a dugattyú helyzetének lekérdezéséhez.
Reed és elektronikus egy kézből
Legyen szó klasszikus reed-érintkezőről vagy kopásmentes elektronikus érzékelőről – mindkét kivitelt kínáljuk ugyanazon hengercsaládokhoz.
Elterjedt hengerszabványokhoz
Érzékelők és tartók az ISO 6432 és ISO 15552 szabvány szerinti hengerekhez, kompakt- és körhengerekhez, valamint további STASTO sorozatokhoz.
Teljes rendszer tartozékokkal
Az illő F.S sorozatú rögzítőelemek és M8-as csatlakozóaljzatok egészítik ki az érzékelőt szerelésre kész megoldássá.
Szakmai tanácsadás
Segítünk a hengerátmérő, a kimeneti típus és a csatlakozás szerinti kiválasztásban – az Ön alkalmazásához igazítva.
Termékcsoportok
Mágneskapcsolók és tartozékok áttekintése
A reed és elektronikus érzékelőktől a rögzítőelemeken át az M8-as csatlakozástechnikáig – a teljes választék a henger helyzetének lekérdezéséhez.
Technikai összehasonlítás
Reed relé vagy elektronikus érzékelő?
Mindkét kivitel ugyanazokat a hengercsaládokat fedi le. A választás a kapcsolási ciklusoktól, a feszültségtől és a kívánt élettartamtól függ. A konkrét jellemzőket sorozatonként és változatonként a termékoldalon találja.
| Reed relé | Elektronikus érzékelő | |
|---|---|---|
| Kapcsolási elv | Mechanikus érintkező mágneses térben | Érintésmentes (pl. Hall-elven működő) |
| Feszültség | AC/DC (sokféle típus) | Jellemzően DC, tipikusan 6...30 V DC |
| Élettartam | Az érintkező kopásnak van kitéve | Hosszú, pergésmentes |
| Kapcsolási frekvencia | Mérsékelt | Magas |
| Példa típusok | VNCR2, VNPR2, RV2I | VNCE3, VNPE3, DCP-2 |
Alkalmazási területek
Hol alkalmazzák a mágneskapcsolókat
Mindenhol ott, ahol a henger mozgását vissza kell jelezni a vezérlésnek – a következő lépés engedélyezéséhez, biztonsági lekérdezéshez vagy hibaérzékeléshez.
Véghelyzet-lekérdezés gépgyártásban
Kitolt és behúzott henger visszajelzése engedélyező jelként a folyamatvezérlésben.
Kezelés és összeszerelés-automatizálás
Fogók és szánok helyzetének visszajelzése automatizált összeszerelő sorokon.
Szerszám- és készülékgyártás
Befogási és rögzítési állapotok biztosítása és jelzése a vezérlés felé.
Csomagolástechnika
Ciklusfigyelés és hibaérzékelés csomagoló- és szállítógépeken.
Szállítástechnika
Pneumatikus hajtások mozgásvisszajelzése sűrített levegős rendszerekben.
Karbantartás és utólagos felszerelés
Szenzorok cseréje és utólagos beépítése meglévő hengereken.
Útmutató
A megfelelő hengerszenzor kiválasztása
A reed kapcsolók mechanikus érintkezővel működnek, az elektronikus szenzorok érintkezés nélkül és pergésmentesen kapcsolnak. Ezek a szempontok segítenek a kiválasztásban.
Kialakítás és működés
- Reed kapcsoló
- Mechanikus érintkező, amelyet a dugattyú mágneses tere zár. Egyszerű felépítésű, AC/DC üzemre alkalmas, gazdaságos – az érintkező kopásnak van kitéve.
- Elektronikus szenzor
- Érintkezés nélküli kapcsolás (pl. Hall-elv), pergésmentes, magas kapcsolási frekvencia és hosszú élettartam – jellemzően DC tartományban (tipikusan 6…30 V DC).
- LED kapcsolásjelzés
- A DCP sorozatnál egy LED közvetlenül a szenzoron jelzi a kapcsolási állapotot.
Kiválasztási szempontok
- Rögzítés módja
- A T-hornyos, körhornyos vagy szíjas rögzítés határozza meg a szenzort, illetve az F.S. sorozat rögzítőelemét.
- Henger átmérője
- Meghatározza a megfelelő sorozatot és szükség esetén a tartó modelljét.
- Kimenet típusa
- 2-/3-eres, PNP/NPN a vezérléstől és a variánstól függően – a pontos kivitelt kérjük a termékoldalon ellenőrizni.
- Csatlakozás
- Közvetlen kábel vagy M8 csatlakozó a VSCP sorozat megfelelő dugalj csatlakozójával.
Elérhetőség és csatlakozás

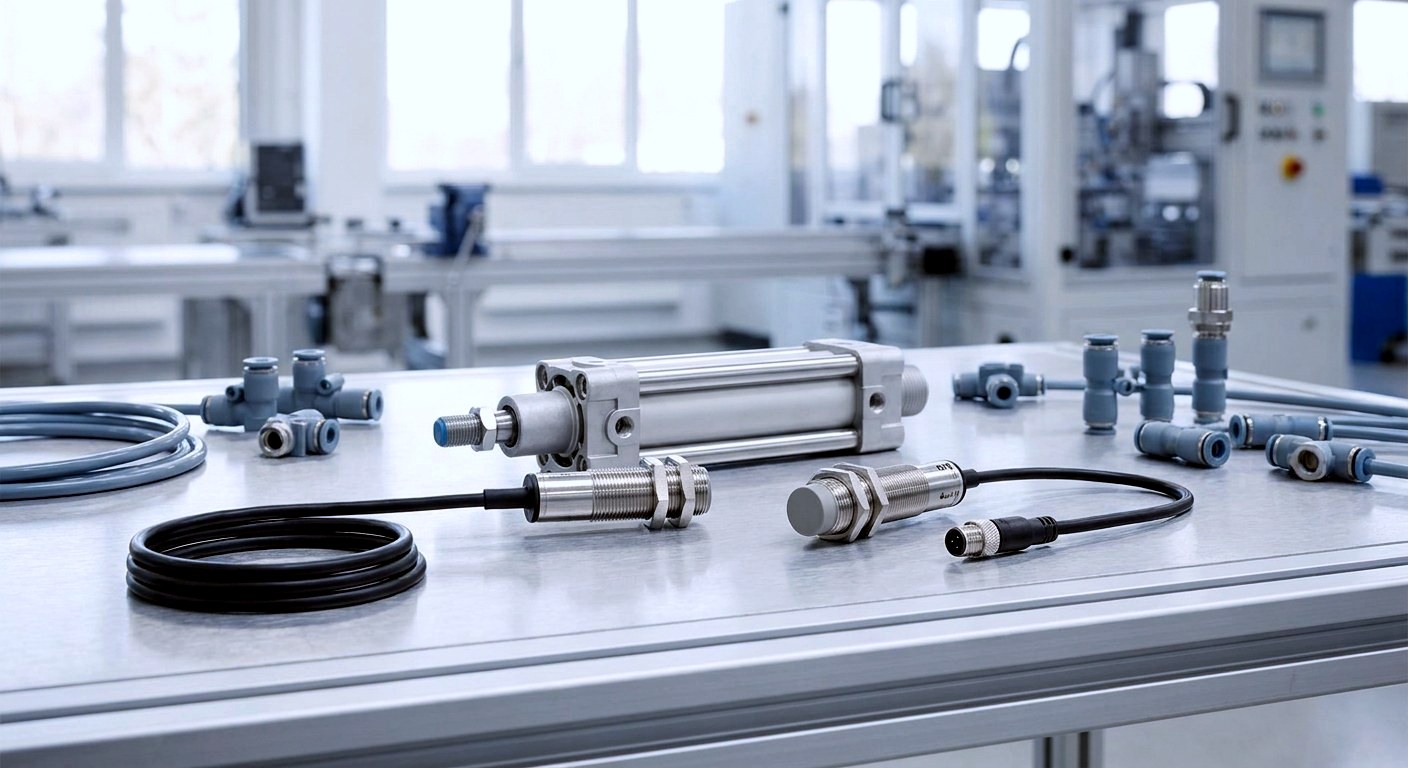

Csatlakozási változatok és beszerzés
A hengerérzékelők sorozattól és kiviteltől függően különböző csatlakozási változatokban kaphatók – közvetlen kábelkilépéssel vagy M8 csatlakozóval. A kábelhosszok és egyéb jellemzők a kiválasztott változattól függően eltérhetnek.
Csatlakozási típusok
Közvetlen kábelkilépés vagy M8 csatlakozó – az érzékelő típusától és sorozatától függően.
Elérhetőség és szállítási idő
A kapható kivitelekről, elérhetőségről és szállítási időről kérjük, tekintse meg az adott termék- vagy variánsoldalt, vagy érdeklődjön nálunk közvetlenül.
Projekt és egyedi kivitel
Projekthez kötött mennyiségekhez és speciális kivitelekhez szívesen készítünk Önnek egyedi árajánlatot.
Gyakori kérdések
Gyakori kérdések a pneumatikus hengerek mágneskapcsolóiról
Válaszok a hengerszenzorok kiválasztásával, technikájával és csatlakoztatásával kapcsolatban.
Mi az a mágneskapcsoló pneumatikus hengerekhez?
A mágneskapcsoló egy érzékelő, amely érintés nélkül érzékeli a hengerdugattyú helyzetét. A dugattyú permanens mágnest hordoz; amikor eléri az érzékelő pozícióját, a mágneskapcsoló jelet küld a vezérlésnek – jellemzően a véghelyzet lekérdezéséhez.
Miben különböznek a reed és az elektronikus hengerszenzorok?
A reed kapcsolók mechanikus érintkezőt használnak, alkalmasak AC/DC-hez, de kopásnak vannak kitéve. Az elektronikus érzékelők érintés nélkül és pergésmentesen kapcsolnak, jellemzően DC tartományban működnek, és hosszú élettartamot kínálnak.
Melyik érzékelő illik az én hengeremhez?
A döntő tényezők a hengersorozat, a horonyforma és az átmérő. Sok STASTO VN/RV sorozatú érzékelő illik az ISO 6432, ISO 15552 szabvány szerinti hengerekhez, valamint kompakt- és körhengerekhez. Kör- és húzórudas hengerekhez az F.S sorozatú rögzítőelemek szolgálnak.
PNP vagy NPN – melyik kimeneti típusra van szükségem?
Ez a vezérlés bemenetétől függ. Az elérhető kimeneti és kapcsolási típus az adott változattól függ – a pontos kivitelt kérjük, nézze meg a termékoldalon, vagy érdeklődjön nálunk.
Hogyan csatlakoztatható a mágneskapcsoló?
A kiviteltől függően közvetlen kábelkivezetéssel vagy M8 dugós csatlakozóval. A dugós változatokhoz megfelelő M8 csatlakozóaljzatokat kínálunk a VSCP sorozatból.
Vannak érzékelők mini- és kompakt hengerekhez?
Igen. Kis méretekhez többek között a VN/RV sorozat reed-érzékelői alkalmasak; a kompakt RLF sorozathoz a ZRS11 áll rendelkezésre megfelelő tartóval.
Illő hengerek
Hengerek az Ön mágneskapcsolóihoz
A mágneskapcsolókhoz illő pneumatikus hengerek – szabvány és kivitel szerint.
Tanácsadás
Nem biztos benne, melyik hengerszenzor illik Önhöz?
Adja meg a hengersorozatot, az átmérőt és a kívánt kimeneti, illetve csatlakozási módot – ajánljuk Önnek a megfelelő mágneskapcsolót a rögzítéssel és csatlakozástechnikával együtt.
