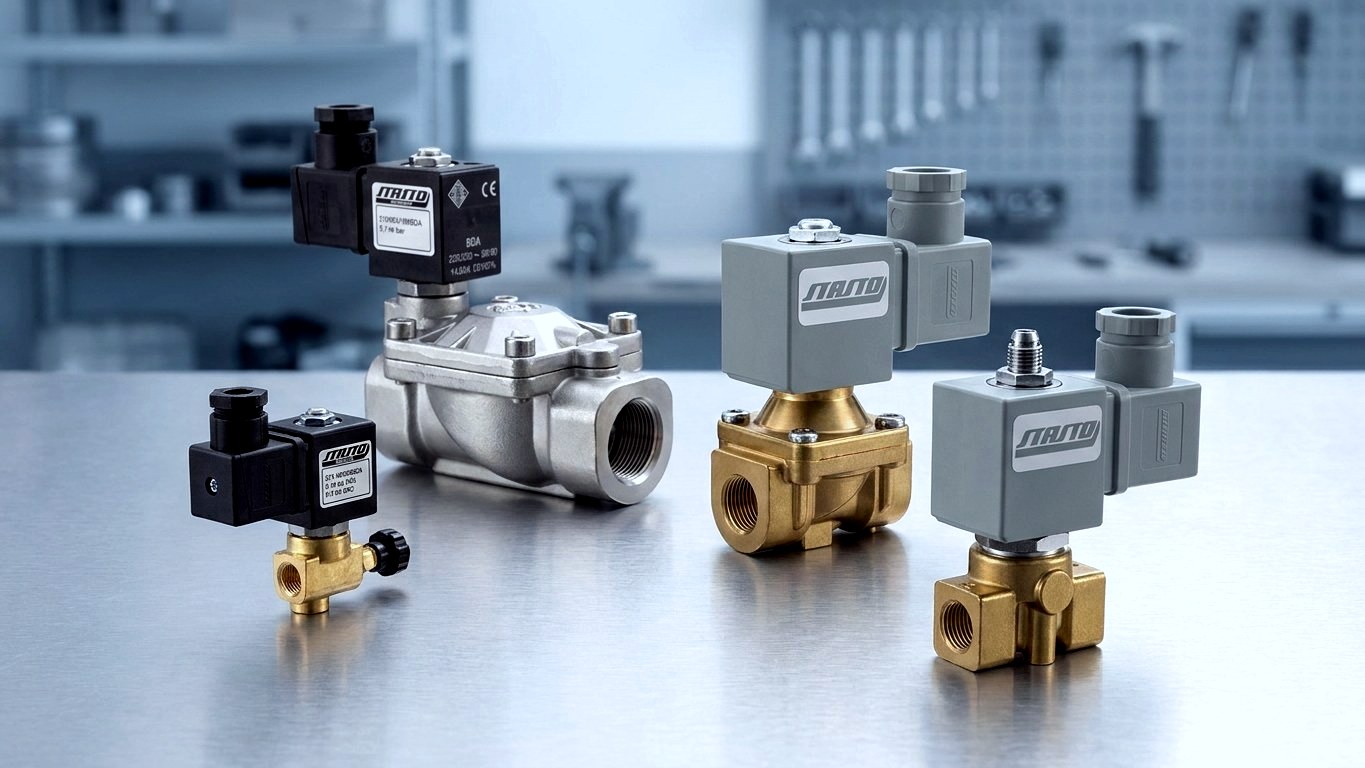

Mágnesszelepek, amelyek pontosan akkor kapcsolnak, amikor számít.
A megfelelő mágnesszelepet három adat alapján találja meg: közeg, vezérlési mód és tekercs. 2/2 és 3/2 utas mágnesszelepek, direkt, elővezérelt és kényszervezérelt kivitelben, DC és AC mágnestekerccsel, valamint hozzáillő csatlakozó dugaljjal – a választék nagy része raktáron van.
Kiválasztás három adat alapján
Miért a STASTO
A megfelelő szelep dönt a berendezés működéséről.
A mágnesszelep elektromosan nyit vagy zár egy vezetéket – egy mágnestekercs segítségével, amely a rugó- és közegnyomással szemben mozgatja a horgonyt. Hogy megbízhatóan működik-e a berendezésében, négy ponton dől el: a közeg (és ezáltal a házanyag és a tömítés), a vezérlés típusa, a szükséges nyomáskülönbség és átfolyási teljesítmény, valamint a tekercs feszültséggel, bekapcsolási időtartammal és védettségi fokozattal.
Minden közeghez
Sűrített levegő, víz, olaj, semleges gázok, gőz és agresszív közegek. A házanyagot (pl. sárgaréz, rozsdamentes acél) és a tömítést (pl. NBR, EPDM, FKM, PTFE) a közeghez és hőmérséklethez illesztve választjuk – a szelephibák leggyakoribb oka a nem megfelelő tömítés, nem maga a szelep.
Minden vezérlési módhoz
A közvetlen vezérlésű típus már 0 bar-tól kapcsol, és kis névleges átmérőkhöz, valamint vákuumhoz alkalmas. Az elővezérelt (szervo-/membránvezérelt) kivitel nagy átfolyást biztosít, de minimális nyomáskülönbséget igényel. A kényszervezérelt megoldás mindkettőt ötvözi: nagy keresztmetszet, kapcsolás nyomáskülönbség nélkül is.
Illeszkedő tekercs és feszültség
Mágnestekercsek egyen- és váltakozó feszültséghez (pl. 24 V DC, 230 V AC), a bekapcsolási időtartamhoz és a környezethez igazítva; ehhez kapcsolódóan gerelappelet dugaszolók a szokásos kivitelben, védettségi fokozattal a becsavarozott állapotban. A tekercsek külön pótalkatrészként is kaphatók.
Raktárról, nem üzemleállásból
A standard sorozatok, pótalkatrész-tekercsek és dugaszolók jelentős része raktáron van, és rövid határidővel szállítható. Speciális kiviteleket, eltérő anyagokat és feszültségeket a projektmegbeszélés során tisztázunk.
Kiválasztási útmutató
Mágnesszelepek megértése: útfunkció, vezérlési mód, tekercs.
A mágnesszelepekkel kapcsolatos legfontosabb fogalmak érthetően – hogy magabiztosan olvassa az adatlapokat, és gyorsabban megtalálja a megfelelő sorozatot.
Vezérlési módok
- Közvetlen vezérlésű
- A mágneses armatúra közvetlenül nyitja a szelepülést. Már 0 bar-tól kapcsol, tehát nyomásmentesen és vákuumban is – az átfolyási keresztmetszet azonban korlátozott.
- Elővezérelt (szervo-/membránvezérelt)
- Az armatúra csak egy kis vezérlőfuratot nyit, a többit a közeg nyomása végzi. Nagy átfolyás kis tekercs mellett, de minimális nyomáskülönbséget igényel.
- Kényszervezérelt
- Az armatúra és a membrán mechanikusan összekapcsolt. Nagy átfolyás és kapcsolás nyomáskülönbség nélkül vagy ingadozó nyomás esetén is.
- Ökölszabály
- Kis mennyiség vagy nincs nyomás → közvetlen vezérlésű; nagy átfolyás biztos nyomással → elővezérelt; nagy átfolyás biztos nyomás nélkül → kényszervezérelt.
Útfunkció és kapcsolási állás
- 2/2-utas
- Egy be- és egy kimenet, elzárószelep funkció: nyitva vagy zárva.
- 3/2-utas
- Kiegészítő légtelenítő, illetve visszaáramlási csatlakozás: fogyasztók feltöltése vagy tehermentesítése – pl. egyszeres hatású hengerek és állítóhajtások esetén.
- NC – áramtalanul zárt
- Áram nélkül a rugó zárva tartja a szelepet. Biztonságos elzárás áramkimaradás esetén, pl. víz- vagy gázellátásnál.
- NO – nyugalmi állapotban nyitott
- Áram nélkül nyitva, feszültség alatt zárva. Akkor célszerű, ha egy körnek áramkimaradás esetén nyitva kell maradnia, pl. hűtésnél vagy nyomásmentesítésnél.
Tekercs, csatlakozó, anyagok
- Feszültség
- Gyakori a 24 V DC és 230 V AC, emellett többek között 12 V DC, 48 V vagy 110 V – a vezérléshez illeszkedően kell választani.
- Bekapcsolási időtartam (BI)
- A tartósan feszültség alatt lévő szelepekhez 100%-os BI-re (bekapcsolási időtartamra) tervezett tekercs szükséges.
- Készülékcsatlakozó és védettség
- A védettségi fokozat (jellemzően IP65) csak megfelelően felszerelt és lecsavarozott csatlakozóval, tömítéssel együtt érvényes; kaphatók bekötéssel ellátott kivitelek is, pl. LED-kijelzéssel vagy zavarszűréssel.
- Tömítés és ház
- NBR vízhez, levegőhöz, ásványolajhoz; EPDM forró vízhez, gőzhöz és vizes kémiai anyagokhoz; FKM olajokhoz és magasabb hőmérsékletekhez; PTFE agresszív közegekhez. Sárgaréz alapkivitelben, rozsdamentes acél korrózió vagy élelmiszeripari érintkezés esetén.
Közvetlen, elő- vagy kényszervezérelt
Vezérlési módok összehasonlítása
A vezérlési mód dönti el, hogy a mágnesszelep nyomásmentesen is kapcsol-e, és milyen átfolyást ér el.
| közvetlen vezérlésű | elővezérelt | kényszervezérelt | |
|---|---|---|---|
| Kapcsolás 0 bar-tól / nyomásmentesen | igen, vákuumban is | nem, minimális nyomáskülönbség szükséges | igen, ingadozó nyomás esetén is |
| Átfolyás / keresztmetszet | korlátozott, kis névleges átmérők | nagy, kompakt tekercs mellett | nagy |
| Működési elv | az armatúra közvetlenül nyitja az ülést | az armatúra nyitja a vezérlőfuratot, a közegnyomás kapcsol | Az armatúra mechanikusan nyitja a membránt |
| Jellemző alkalmazás | Adagolás, elemzés, kis mennyiségek | Víz- és levegőkörök biztonságos nyomással | nyomásmentes indítás, változó nyomásviszonyok |
| Kategória (2/2-utas) | 2/2-utas közvetlen vezérlésű | 2/2-utas elővezérelt | 2/2-utas kényszervezérelt |
Termékkínálat
Találja meg a megfelelő sorozatot.
Mágnesszelepek folyadékokhoz és gázokhoz – útfunkció és vezérlési mód szerint rendezve, hozzá tekercsek és készülékcsatlakozók.
Alkalmazási területek
Mindenhol, ahol közegeket kell vezérelni.
Az adagolóberendezéstől a mobil gépekig: a mágnesszelepek levegőt, vizet, olajat, gázokat és gőzt kapcsolnak – a közeg, a nyomás és az anyagminőség a meghatározó.
Gép- és berendezésgyártás
Levegő, víz, hűtő- és hidraulikaközegek vezérlése gépekben, berendezésekben és hűtőkörökben.
Vegyipari folyamattechnika
Adagolás, elzárás, öblítés és ütemezés folyamat- és adagolóberendezésekben; a kis mennyiségek és alacsony nyomások miatt gyakran direktvezérlésű kivitelben.
Élelmiszeripar és víz
Ivóvíz-, tisztítási és palackozási folyamatok médiakompatibilis anyagokból és tömítésekből; igény esetén anyagbizonylattal.
Vegyipar és folyamattechnika
Agresszív közegekhez ellenálló házanyagok és tömítések; a kiválasztás a közeg, a koncentráció és a hőmérséklet alapján történik.
Sűrített levegő és gőz
Sűrített levegő kapcsolása pneumatikában, valamint gőz vezérlése tisztítási és hőfolyamatokban; itt a hőmérséklethatár és a tömítőanyag a döntő szempont.
Mobil gépek
Robusztus szelepek és tekercsek jármű-, munkagép- és haszongépjármű-technikához, rezgésre, nedvességre és fedélzeti feszültségre tervezve.
Folyamat
Három lépésben a megfelelő mágnesszelephez.
Az alkalmazástól a szelepen és tekercsen át egészen a szállításig – így jut el gyorsan a megfelelő sorozathoz.
Alkalmazás tisztázása
Rögzítse a közeget és a hőmérsékletet, az üzemi és differenciálnyomást, a szükséges átfolyást, a csatlakozási méretet, valamint a kapcsolási funkciót (NC vagy NO).
Szelep és tekercs kiválasztása
Határozza meg az útfunkciót és a vezérlési módot, válasszon a közeghez illő házanyagot és tömítést, majd egészítse ki tekerccsel (feszültség, bekapcsolási időtartam, védettség) és gerelappelet dugaszolóval.
Szállítás raktárkészletről
A raktáron lévő sorozatok rövid határidővel szállíthatók; különleges anyagok, eltérő feszültségek és egyedi kivitelek igény szerint.
Gyakori kérdések
Milyen közeget kell kapcsolnia?
Válaszok a vezérlési módra, az útfunkcióra, a kapcsolási állásra, a tekercsre, az anyagra és a névleges átmérőre vonatkozóan.
Közvetlen, elő- vagy kényszervezérelt – mikor mire van szükségem?
Ökölszabály: kis mennyiség vagy nincs nyomás → közvetlen vezérlésű; nagy átfolyás biztos nyomással → elővezérelt; nagy átfolyás biztos nyomás nélkül → kényszervezérelt. A közvetlen vezérlésű mágnesszelepek az ülést közvetlenül a mágnesarmatúrán keresztül nyitják, és már 0 bar-tól kapcsolnak, tehát nyomásmentesen és vákuumban is, viszont a keresztmetszetük korlátozott. Az elővezérelt (szervo-/membránvezérelt) szelepek a közeg nyomását használják ki: az armatúra csak egy kis vezérlőfuratot nyit, a többit a nyomáskülönbség végzi el – ez nagy átfolyást eredményez kis tekercs mellett, de feltételezi az adatlapon megadott minimális nyomáskülönbséget a bemenet és kimenet között. A kényszervezérelt szelepek mechanikusan összekapcsolják az armatúrát és a membránt, ezért nyomáskülönbség nélkül is kapcsolnak, miközben nagy átfolyást biztosítanak.
Mi a különbség a 2/2 és a 3/2 útú szelep között?
A 2/2 útú mágnesszelepnek van bemenete és kimenete, és elzárószelepként működik: nyitva vagy zárva. A 3/2 útú szelepnek ezenkívül van egy leeresztő, illetve visszatérő csatlakozása is, és a fogyasztót választhatóan nyomás alá helyezheti vagy tehermentesítheti. Az első szám a csatlakozásokat, a második a kapcsolási állásokat jelöli. A 3/2 útú szelepek jellemzően egyszeres működésű hengereknél, pneumatikus forgatóhajtásoknál és nagyobb folyamatszelepek elővezérlésénél használatosak.
Mit jelent a nyugalmi állapotban zárt (NC) és a nyugalmi állapotban nyitott (NO)?
NC (normally closed – nyugalmi állapotban zárt) azt jelenti: áram nélkül a rugó zárva tartja a szelepet, csak a feszültség rákapcsolása nyitja ki. NO (normally open – nyugalmi állapotban nyitott) fordítva működik – áram nélkül nyitva, feszültség alatt zárva. A döntő szempont az áramkimaradás esetén biztonságos állás: ha a vezetéknek áramkimaradáskor el kell zárnia (pl. víz- vagy gázellátás), válassza az NC-t; ha egy körnek nyitva kell maradnia (pl. hűtés, tehermentesítés), válassza az NO-t. Túlnyomórészt nyitott szelepeknél a megfelelő funkció ráadásul tartós tekercsmelegedést és energiát takarít meg.
Milyen tekercsre, feszültségre és védettségre van szükségem?
A tekercsnek illeszkednie kell a vezérléshez: elterjedt a 24 V DC és a 230 V AC, emellett többek között a 12 V DC, 48 V vagy 110 V. Ellenőrizze továbbá a bekapcsolási időtartamot – a tartósan feszültség alatt lévő szelepekhez 100%-os ED-re tervezett tekercs szükséges. A védettség (jellemzően IP65) csak megfelelően felszerelt és csavarozott, tömítéssel ellátott csatlakozó aljzat esetén érvényes. Az aljzatok kaphatók beépített elektronikával is (pl. LED-kijelzés, zavarszűrés), ami elektronikus vezérléseknél és hosszú vezetékeknél hasznos. A tekercsek és aljzatok külön alkatrészként is kaphatók – egy meghibásodott szelepet ritkán kell teljesen kicserélni.
Milyen anyag és tömítés illik az adott közeghez?
Durva tájékozódásként: NBR vízhez, levegőhöz és ásványolajhoz mérsékelt hőmérsékleten, EPDM forró vízhez, gőzhöz és sok vizes vegyszerhez (ásványolajhoz nem alkalmas), FKM olajokhoz, üzemanyagokhoz és magasabb hőmérsékletekhez, PTFE agresszív közegekhez. A háznál a sárgaréz a szabvány víz és levegő esetén, a rozsdamentes acél a választás korrózió, élelmiszer-érintkezés vagy tisztító közegek esetén. Mindig a közeg, a koncentráció, a hőmérséklet és a tisztítási eljárás a meghatározó – adja meg nekünk ezt a négy adatot, és ellenőrizzük az ellenállóképességet a gyártói adatlap alapján.
Hogyan válasszam ki helyesen a névleges átmérőt és a csatlakozás méretét?
Ne a csővezeték, hanem a szükséges átfolyás és a megengedett nyomásveszteség alapján válasszon – a szelep Kv-értéke a mérvadó, nem a menetméret. A túlméretezett szelep drágább, és elővezérelt kivitelnél esetleg pontatlanul kapcsol, a túl kicsire választott pedig nyomásveszteséget és felmelegedést okoz. Ellenőrizze emellett a beépítési helyzetet, a megengedett üzemi nyomást, a kapcsolási gyakoriságot, és – folyadékok esetén – az áramlási irányt, amely mágnesszelepeknél kötött. Több kapcsolandó csatorna esetén érdemes mágnesszelep-blokkokat és -szigeteket is megfontolni.
