Sűrített levegős csatlakozástechnika

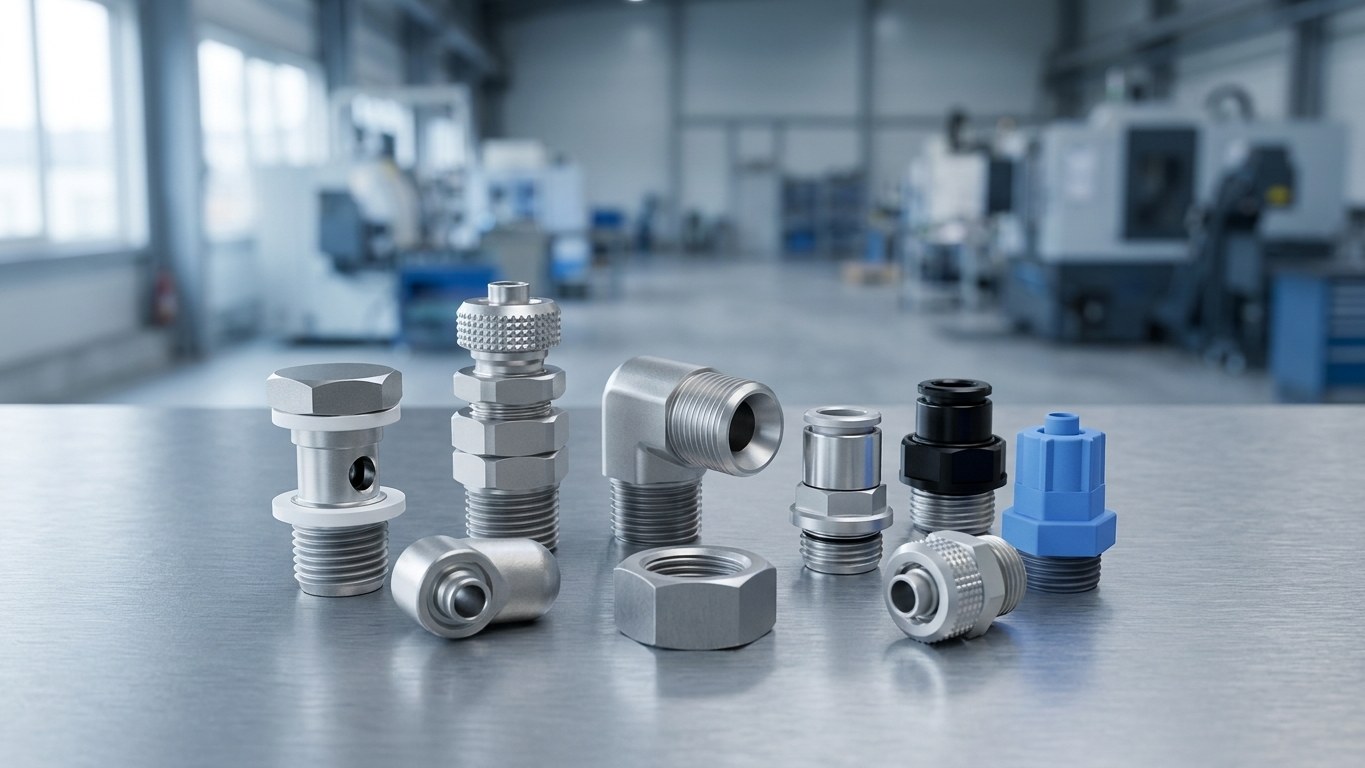

Pneumatika csatlakozók — gyorsan szerelhető csatlakozók sűrített levegős rendszerekhez
A pneumatika csatlakozók a tömlőt és az alkatrészt gyorsan, tömören és szerszám nélkül kötik össze a pneumatikus rendszerekben. A STASTO-nál megtalálja a teljes pneumatika csatlakozó programot három anyagvonalban — nikkelezett sárgaréz és 1.4404 rozsdamentes acél –0,99-től 20 bar-ig, valamint POM –0,99-től 18 bar-ig. Az egyenes becsavaró nippeltől a forgatható könyök- és T-csatlakozókon át a falátvezetős csatlakozókig kiválaszthatja a megfelelő formát menet, külső tömlőátmérő és beszerelési helyzet szerint.
Gyorsan szerelhető csatlakozók három anyagvonalban
Miért STASTO
Pneumatika csatlakozók rendszerben
Az egyenes csatlakozóktól a forgatható könyökcsatlakozókig — menethez, anyaghoz és tömlőhöz igazítva.
Három anyagvonal egy szortimentből
Nikkelbevonatú sárgaréz általános alkalmazásokhoz, 1.4404 rozsdamentes acél élelmiszer-ipari, gyógyszeripari és agresszív környezetekhez, POM könnyű műanyag alkalmazásokhoz — következetesen tömlő-külső átmérő és menet szerint egyeztetve.
Szerszám nélküli pattintós csatlakozómechanika
Tömlőt bedugni, bekattintani, tömít: a rögzítőgyűrűs és O-gyűrűs toldócsatlakozó csökkenti a szerelési időt és többször oldható.
Teljes kialakítási mélység
Egyenes, könyök, T, Y, kereszt, átvezetős és felcsavarozható kivitelek — beleértve a szabad tömlővezétési irányhoz 360°-ban forgatható sorozatokat.
Hozzá illő tömlő- és csőprogram
A PA, PE, PU és CP sorozatú műanyag tömlők, valamint a CA sorozatú sűrítettlevegő-tömlők ugyanabban a szortimentben találhatók — összhangban a toldócsatlakozókkal.
Kivitel kiválasztása
Gyorscsatlakozók kivitel szerint
Válassza ki a megfelelő kivitelt menet, tömlő külső átmérő és beépítési helyzet szerint.
Útmutató
Mik azok a pneumatikus csatlakozók?
Működés, anyagválasztás és kivitel – tömören összefoglalva a helyes kiválasztáshoz.
Működés és anyag
- Működési elv
- A tömlőt a csatlakozóba kell dugni; egy fogógyűrű alakzárással rögzíti, egy O-gyűrű tömíti. A kioldógyűrű megnyomásával oldható – a csatlakozás többször felhasználható.
- Nikkelezett sárgaréz
- Általános sűrített levegős alkalmazásokhoz robusztus alapanyag, üzemi nyomás –0,99-től 20 bar-ig.
- Rozsdamentes acél 1.4404
- Higiéniai, gyógyszeripari és korróziós követelményekhez, üzemi nyomás –0,99-től 20 bar-ig.
- POM
- Könnyű és gazdaságos műanyag alkalmazásokhoz, üzemi nyomás –0,99-től 18 bar-ig.
Kivitel és tömlőválasztás
- Melyik kivitelt válasszam?
- Egyenes közvetlen csatlakozáshoz, könyök szűk helyen való elvezetéshez, forgatható/360°-os szabad beállításhoz, T/Y/kereszt elágazásokhoz, átvezetős panelbe szereléshez.
- Kiválasztási szempontok
- Meghatározó a menetfajta, a tömlő külső átmérője és a beépítési helyzet.
- Megfelelő tömlő
- A gyorscsatlakozók meghatározott tömlő-külső átmérőkre vannak tervezve. A PA, PE, PU és CP sorozatú műanyag tömlők, valamint a CA préslevegő-tömlő megtalálható a STASTO pneumatika programban.
Anyagösszevetés
Sárgaréz, rozsdamentes acél vagy POM?
A három anyagvonal közvetlen összehasonlítása a megfelelő választáshoz.
| Nikkelezett sárgaréz | Rozsdamentes acél 1.4404 | POM | |
|---|---|---|---|
| Üzemi nyomás | –0,99 … 20 bar | –0,99 … 20 bar | –0,99 … 18 bar |
| Jellemző felhasználás | Általános sűrített levegő, szabványos | Élelmiszeripar, gyógyszer, korrózióvédelem | Könnyű kialakítás, műanyag alkalmazások |
| Tulajdonság | Robusztus, széles sorozatmélység | Korrózióálló, higiénikus | Könnyű, költséghatékony |
| Csatlakozási mechanizmus | Szerszám nélkül, többször oldható | Szerszám nélkül, többször oldható | Szerszám nélkül, többször oldható |
Alkalmazási területek
Pneumatikus csatlakozók alkalmazása
A gépgyártástól a higiénikus termelésig — a megfelelő kialakítás és anyag minden feladathoz.

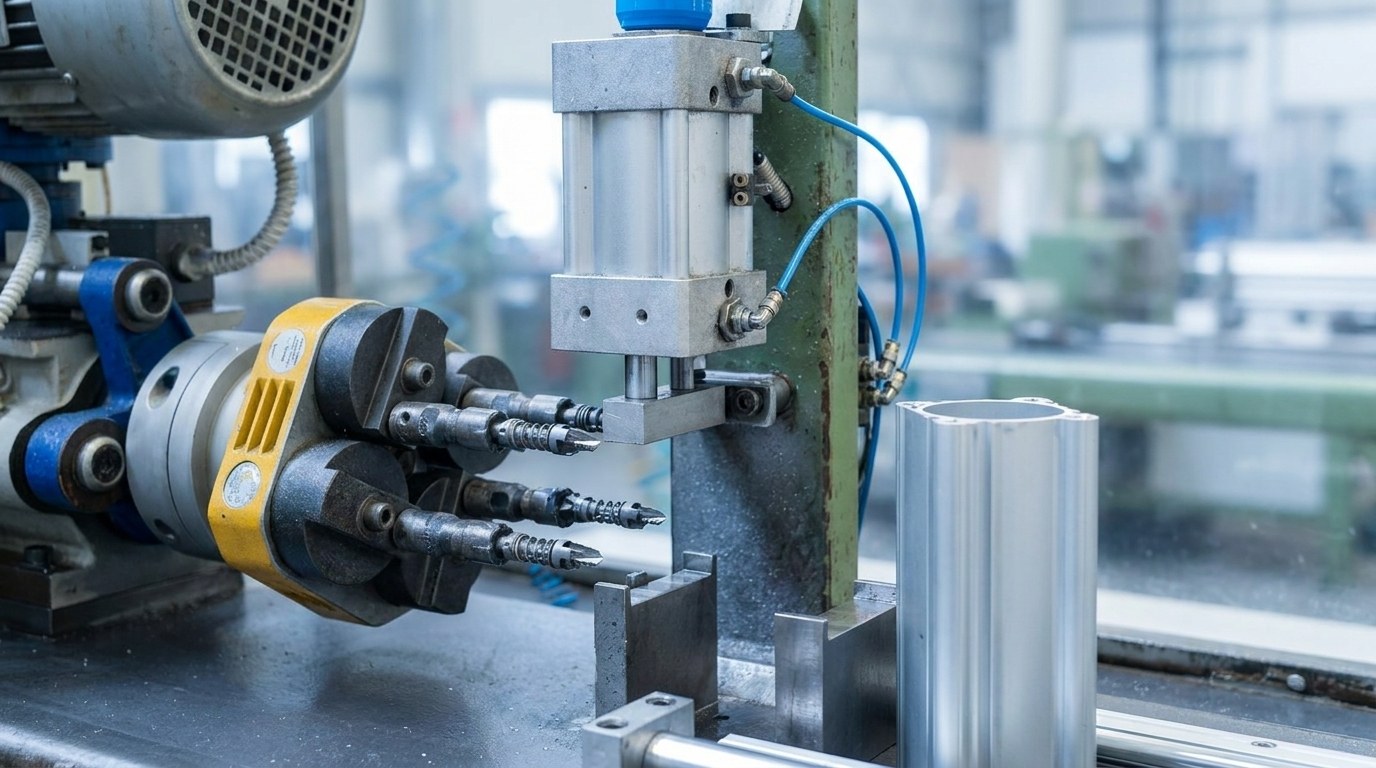

Gép- és berendezésgyártás
Hengerek, szelepek és megfogók tömlőzése. A PI16-360 forgó szögsorozatok megkönnyítik a szerelést szűk tengelyeken.

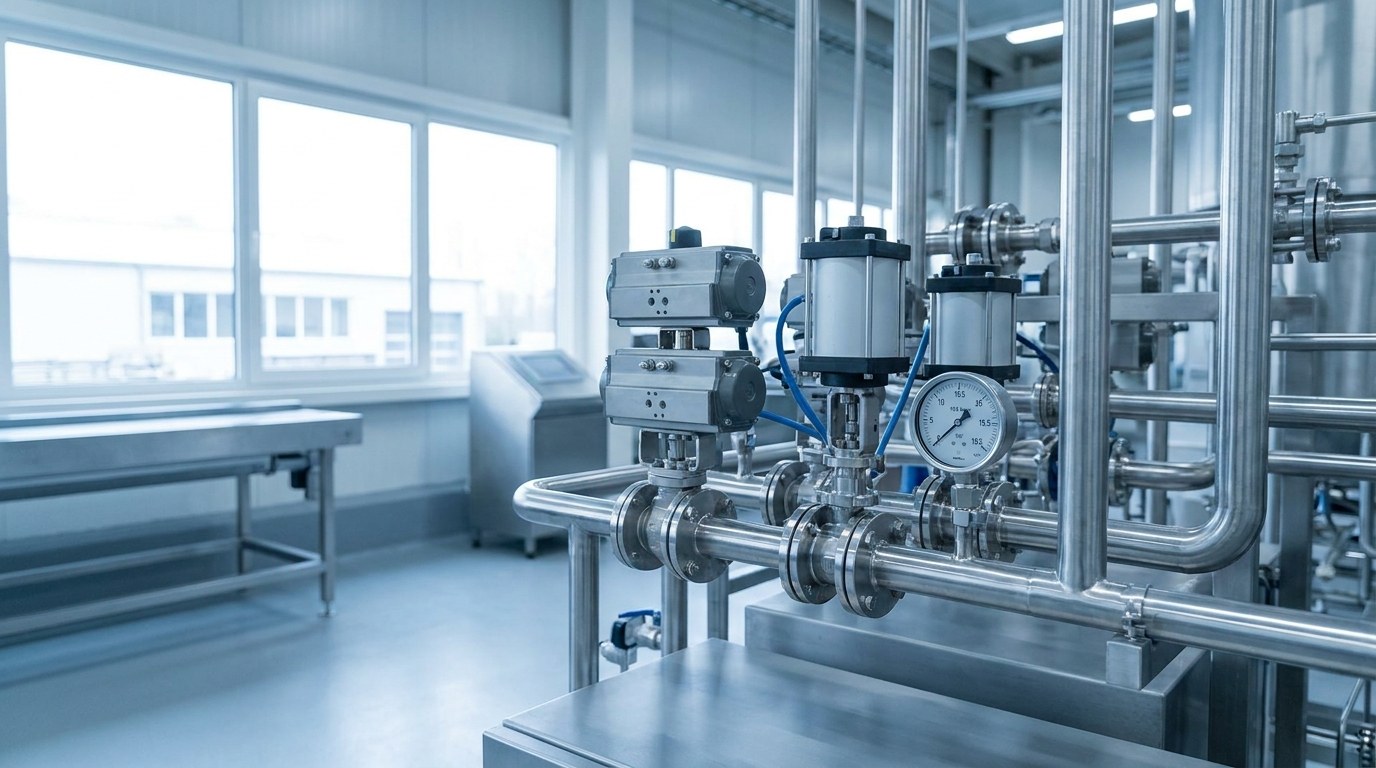

Élelmiszer- és gyógyszergyártás
Rozsdamentes acél 1.4404 intenzív tisztítást igénylő, korrozív környezetekhez, 20 bar üzemi nyomásig.

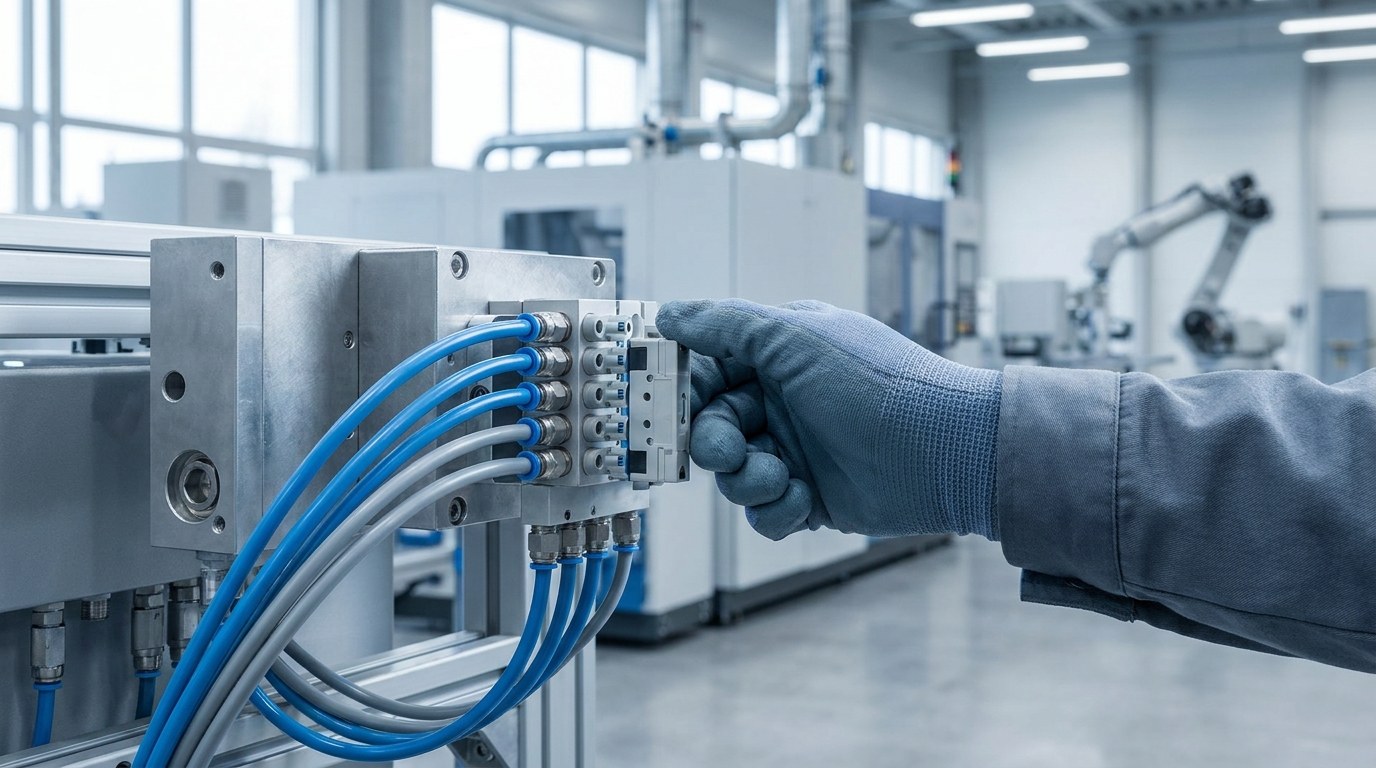

Karbantartás és retrofit
Többször oldható csatlakozók lehetővé teszik az alkatrészek gyors cseréjét szerszám nélkül.

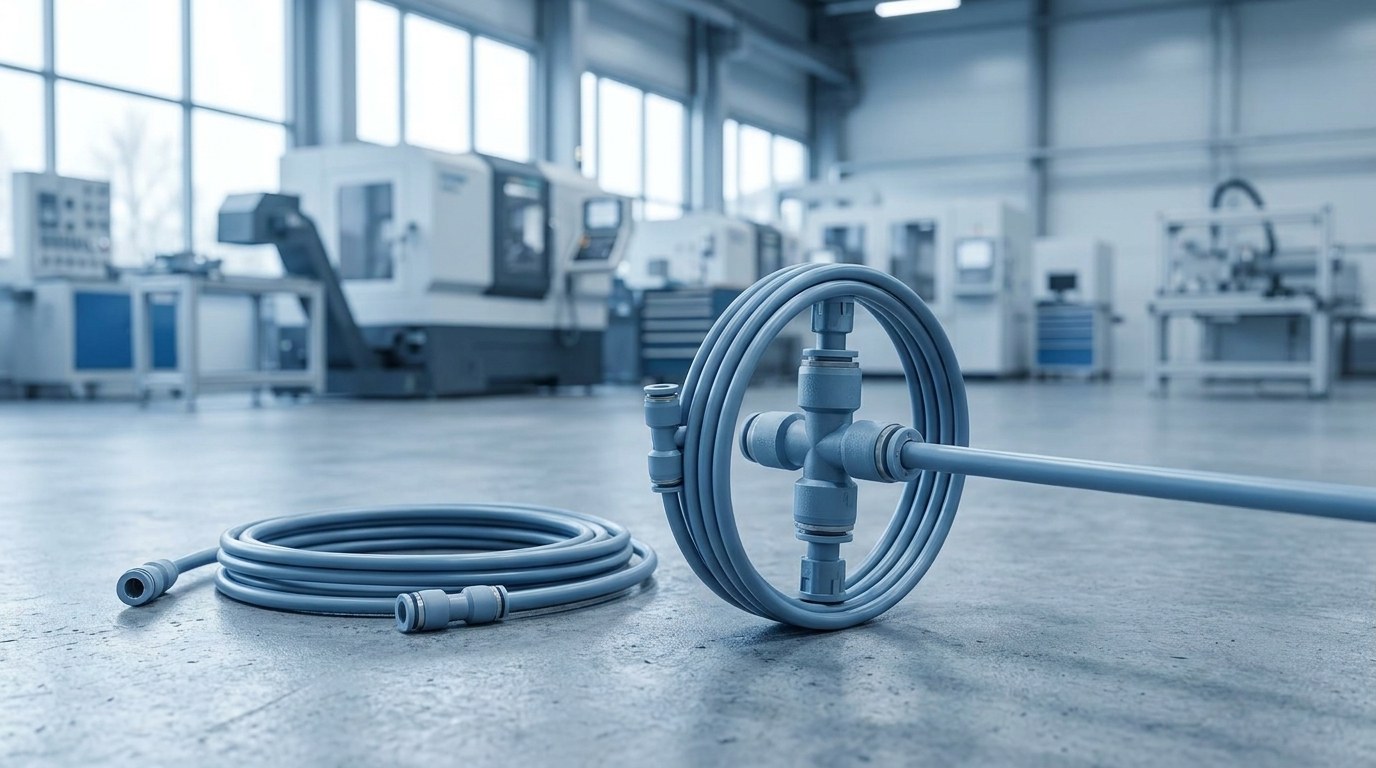

Anyagmozgatás & könnyűszerkezet
POM csőcsatlakozók súlyérzékeny szerkezetekhez, 18 bar-ig.

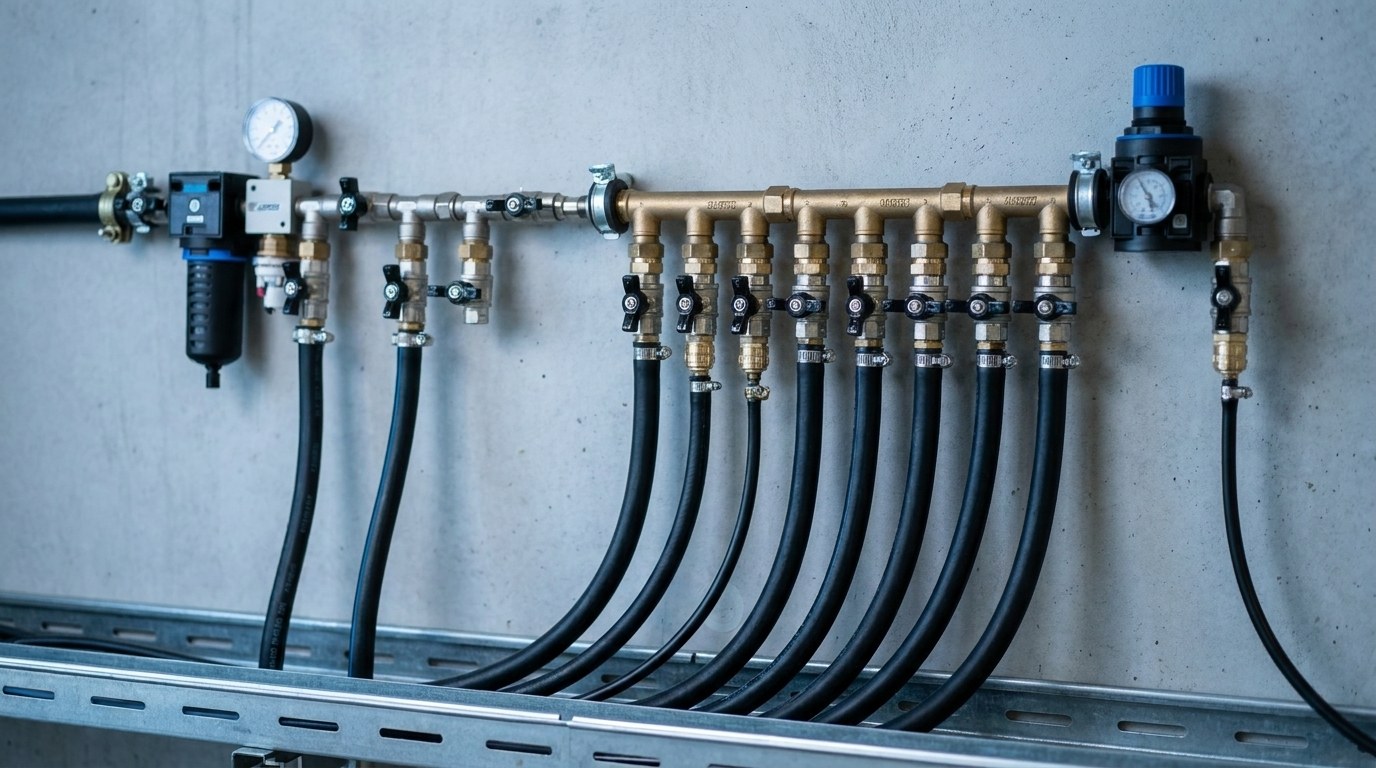

Sűrített levegő elosztás
Egyenes, T- és keresztcsatlakozók áttekinthető tömlővezetékekhez és leágazásokhoz a sűrített levegő hálózatban.

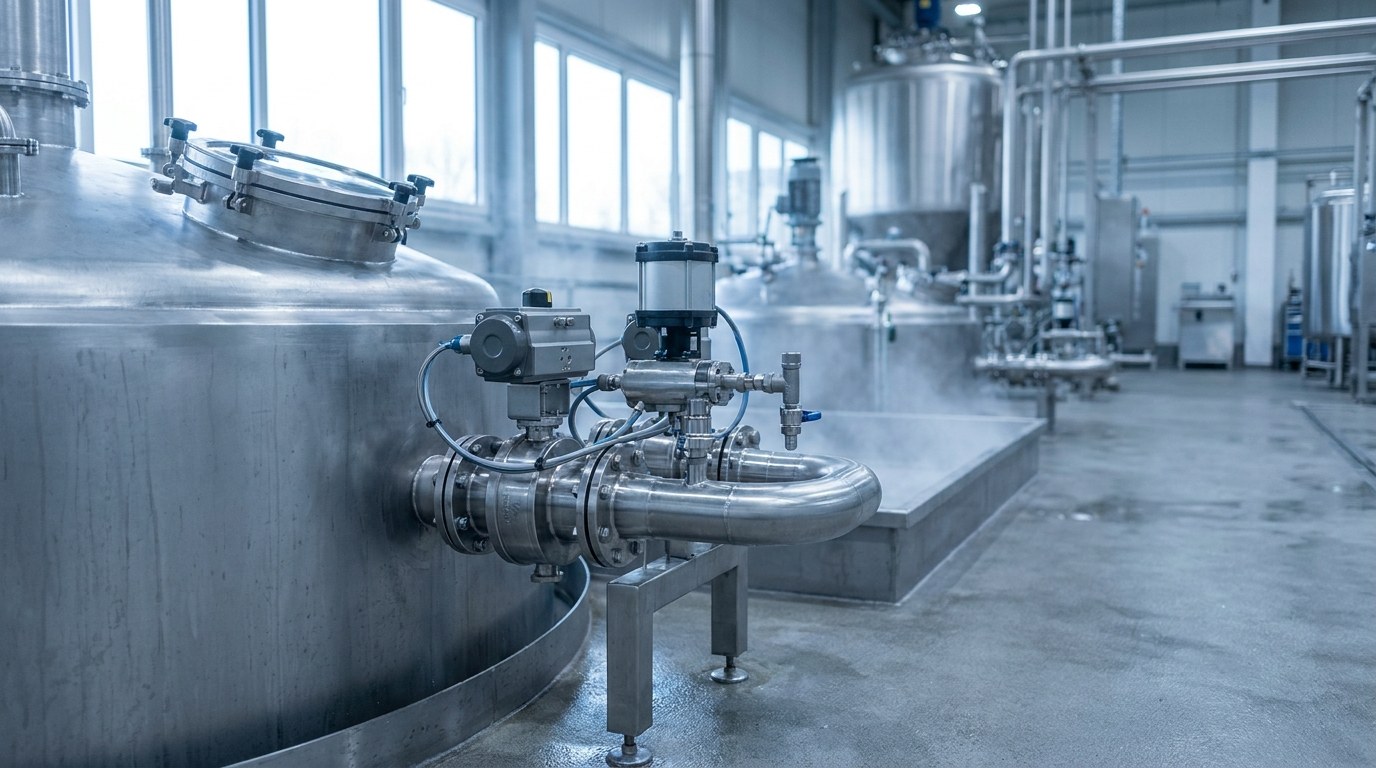

Agresszív környezetek
1.4404 rozsdamentes acél ellenáll a korrozív közegeknek és igényes környezeteknek.

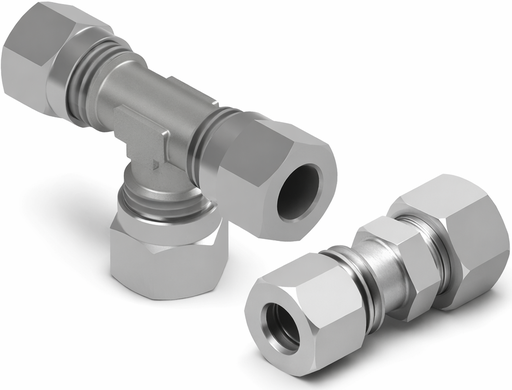

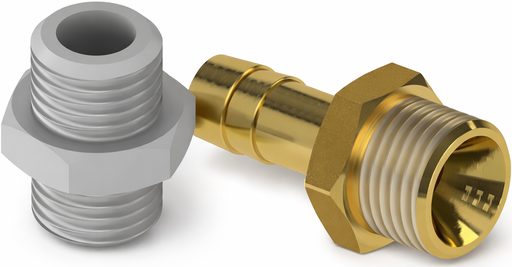

Kapcsolódó termékek
A hozzá illő tömlő- és csőprogram
A toldócsatlakozók meghatározott tömlő-külső átmérőkre vannak tervezve — itt találja a megfelelő tömlőket és csőelemeket.
Gyakori kérdések
GYIK pneumatika csatlakozókról
Válaszok a legfontosabb kérdésekre a dugaszolható csatlakozókkal, anyagokkal és kivitelekkel kapcsolatban.
Mi az a pneumatika csatlakozó?
A pneumatika csatlakozó egy gyorscsatlakozó, amely szerszám nélkül és nyomástömören köti össze a tömlőket a pneumatikus komponensekkel. A tömlőt be kell dugni, egy rögzítőgyűrű rögzíti, egy O-gyűrű pedig tömíti.
Milyen üzemi nyomás lehetséges?
A nikkelezett sárgaréz és az 1.4404 rozsdamentes acél legfeljebb 20 bar nyomásra, a POM legfeljebb 18 bar nyomásra alkalmas – mindkettő –0,99 bar vákuumtartományban is használható.
Mi az az állítható szögcsatlakozó?
Az állítható szögcsatlakozó egy 360°-ban forgatható szögcsatlakozó, amelynek tömlőkimenete szabadon irányítható. A STASTO-nál ilyen sorozatok például a PI16-360, PI14-360 és PI19-360.
Mi az a válaszfalas csatlakozó?
A válaszfalas csatlakozó falakon vagy házakon átvezető nyomástömör átvezetés. A STASTO-nál PI27 sorozatként sárgarézből érhető el.
Újrafelhasználhatók a csatlakozók?
Igen, a dugaszos kapcsolat az oldógyűrűn keresztül kioldható és újra bedugható. Többször felhasználható.
Melyik tömlő illik hozzá?
A csatlakozóhoz a PA, PE, PU és CP sorozatú tömlők illeszkednek, a csatlakozónál megadott külső tömlőátmérő szerint. Ezeket a STASTO pneumatika programban találja.
Válasszon most
A megfelelő pneumatika csatlakozó az Ön alkalmazásához
Válasszon kivitelt és anyagot – vagy kérjen tanácsot a menethez, nyomástartományhoz és tömlőválasztékhoz.
