Sűrített levegő elosztás
Pneumatikus elosztósorok & sűrített levegő elosztók
Ossza el a sűrített levegőt tisztán és hatékonyan – egy betáplálásból több felhasználóra, kompakt kivitelben és minimális szivárgással. A STASTO-nál elosztósorokat, T-, L-, kereszt- és többszörös elosztókat talál széles választékban, csatlakozási méretekben, kimenetszámban és alapanyagokban. Legyen szó a KP sorozat eloxált alumínium elosztósoráról, a KPV sorozat elzárható, beépített golyóscsapos kivitelérol, vagy Push-In többszörös elosztóról – válassza ki a megfelelő sorozatot az Ön csatlakozási méretéhez és a kívánt kimenetszámhoz.
Elosztók egy pillantással
Miért a STASTO
Elosztó sínek és sűrített levegő elosztók egy kézből
A lineáris elosztó sínektől a felhasználási pont közelében elhelyezett kompakt kisméretű elosztókig: a kínálat lefedi a sűrített levegős elosztás megszokott kivitelét, menetét és anyagát.
Széles sorozatválaszték
Szabvány elosztó sínek a KP sorozatban, elzárható elosztó sínek gömbcsapokkal a KPV sorozatban, keresztelosztók az RA029 sorozatban, T-elosztók az MDI03/MDI18 modulsorozatokban, valamint push-in többágú elosztók a PI79C, PI90C és PI95C sorozatokban.
2-től 12 kimenetig
Egy- vagy kétoldali kimenetek, G1/8–G1" csatlakozómenetek – így az elosztó a fogyasztók valós számához igazítható.
A környezethez illő anyagminőség
Eloxált alumínium az általános felhasználáshoz, sárgaréz a kompakt T-elosztóknál, műszaki műanyag (PBT) a Push-In többszörös elosztóknál. Korrózióálló kivitelek sorozattól és változattól függően.
Adatlap alapján történő kiválasztás
Minden változathoz megtalálja a csatlakozó menetet, a kimeneti menetet és a kimenetek közötti távolságot – a moduláris sorozatoknál emellett a bemeneti nyomást és az átfolyási értéket is. Így a műszakilag megfelelő kivitelt rendelheti meg.
Útmutató
A megfelelő elosztóléc kiválasztása
Négy szempont vezet a megfelelő sorozat kiválasztásához: a kimenetek száma, a menetméret, az elzárhatóság és a kialakítás. A terhelési értékek az egyes kivitelekhez a vonatkozó termékadatlapon találhatók.
Lépésről lépésre a megfelelő sorozathoz
- A kimenetek számának meghatározása
- Számolja össze a fogyasztókat, és tervezzen rezervkapacitást. A KP sorozat 2-től 12 kimenetig kínál kivitelt, egy- vagy kétoldali kialakításban; a Push-In többszörös elosztók 3-tól 6-szoros kivitelig fedik le az igényeket.
- A csatlakozó- és kimeneti menet meghatározása
- A csatlakozó menetnek a betápvezetékhez, a kimeneti menetnek a tömlőkhöz vagy szerelvényekhez kell illeszkednie. Példa a KP sorozatra: csatlakozás G1/4-től G1/2-ig, kimenetek G1/8-tól G1/2-ig.
- Az elzárhatóság ellenőrzése
- Ha az egyes fogyasztóknak külön-külön lezárhatónak kell lenniük, válasszon a KPV sorozat beépített gömbcsapos elosztólécei közül a standard léc helyett.
- A kialakítás kiválasztása
- Lineáris kimenetsorhoz az elosztólécet, a felhasználási helyen történő pontszerű elosztáshoz a T-, L- vagy keresztelosztót, gyors dugós szereléshez a Push-In többszörös elosztót válassza.
- Az anyagminőség környezethez igazítása
- Standard felhasználáshoz eloxált alumínium, a sorozattól és a környezeti feltételektől függően korrózióálló kivitelek is elérhetők. A pontos anyagminőség minden termékoldalon megtalálható.
Sorozatok és jellemző adataik
- Serie KP
- Eloxált alumínium elosztó sín, egy- vagy kétoldali kimenetekkel, G1/4–G1/2 csatlakozással, G1/8–G1/2 kimenetekkel, 30–36 mm kimenet-osztással – pl. KP-3020, KP-4025, KP-6030.
- Serie KPV
- Elosztó sín kimenetenként beépített gömbcsappal, csavarhúzós működtetéssel – az egyes kimenetek elzárhatók anélkül, hogy az egész sínt le kellene légteleníteni.
- Serien MDI03 / MDI18
- Moduláris T-elosztók, max. 16 bar bemeneti nyomásra; az átfolyás méretenként eltérő, akár 18 000 Nl/perc is lehet.
- Serie RA029
- Alumínium keresztelosztó négy oldalsó kimenettel, G1/8–G1/2 menettel.
- Serien PI79C / PI90C / PI95C
- PBT push-in többágú elosztók: PI79C 4-ágú, PI90C 6-ágú, PI95C 3-ágú, 4–10 mm külső átmérőjű csövekhez, R1/8–R1/2 külső menettel.
Kivitelek összehasonlítása
Elosztóléc, kis elosztó vagy többágú elosztó?
A négy kivitel az ágak számában, a csatlakozás módjában és a szerelésben tér el egymástól. A táblázat az egyes sorozatok jellemző tulajdonságait mutatja be.
| Serie KP | KPV sorozat | T-/keresztelosztók (MDI03/MDI18/RA029) | Push-In PI79C/PI90C/PI95C | |
|---|---|---|---|---|
| Kivitel | Lineáris elosztóléc | Lineáris elosztóléc, elzárható | Kompakt kis elosztó (T, L, kereszt) | Dugós elosztó műanyag tömlőkhöz |
| Ágak | 2–12, egy- vagy kétoldali | ágankénti golyóscsappal | 3-ágú (T), 2-ágú (L), 4-ágú (kereszt) | 3-utas, 4-utas vagy 6-utas |
| Csatlakozás | Csatlakozás G1/4–G1/2, ágak G1/8–G1/2 | Menetes csatlakozás, ágankénti elzárással | Menet G1/8–G1/2 (RA029) | Külső menet R1/8–R1/2, tömlő 4–10 mm |
| Anyag | Eloxált alumínium | Eloxált alumínium | Alumínium (RA029), T-elosztó részben sárgaréz | Műszaki műanyag PBT |
| Szerelés | Csavarozott, kimeneti osztás 30–36 mm | Csavarozott, golyóscsap csavarhúzóval | Közvetlenül a felhasználási ponton | Szerszám nélküli tolózáras szerelés |
| Jellemző alkalmazás | Központi elosztás kapcsolószekrényben vagy állványon | Vizsgálóállványok, gyakran változó elosztási pontok | Helyi elosztás csővezeték-építés nélkül | Rugalmas tömlőelosztás |
Termékkínálat
Elosztók és elosztólécek a STASTO webáruházban
Válassza ki közvetlenül a megfelelő sorozatot – az elzárható elosztóléctől a Push-In többszörös elosztóig.
Alkalmazási területek
Hol alkalmaznak sűrített levegő elosztókat
A sűrített levegő elosztók összegyűjtik a tápvezetéket, és rendezetten továbbítják több fogyasztó felé – rövid vezetékutak, kevesebb csavarozási pont, átlátható felépítés.
Gép- és berendezésgyártás
Központi elosztás a kapcsolószekrényben vagy a géprázon hengerekhez, szelepekhez és fogókhoz – a KP sorozat lineáris elosztólécei átláthatóvá teszik a felépítést.
Gyártósorok
Több állomás párhuzamos ellátása egyetlen főVezetékről, elosztóléccel szépen vezetve, elágazó egyedi leágazások helyett.
Vizsgáló- és szerelőállomások
A KPV sorozat elzárható elosztólécei lehetővé teszik az egyes kimenetek célzott be- és kikapcsolását üzem közben.
Karbantartás és üzemeltetés
Kompakt T- és keresztelosztók gyors szétosztásra a felhasználási ponton, bonyolult csővezeték-építés nélkül.
Csomagolás- és töltéstechnika
Sok rövid tömlőút fogókhoz és hengerekhez: a PI79C, PI90C és PI95C sorozatú Push-In többszörös elosztók szerszám nélkül fogadják a műanyag tömlőket. Az anyagminőséget sorozatonként és változatonként ellenőrizze.
Igényes környezetek
Fokozott korróziós terhelés esetén korrózióálló kivitelek jöhetnek szóba – az anyagmegjelölést sorozatonként és változatonként a termékoldalon találja.
Elérhetőség

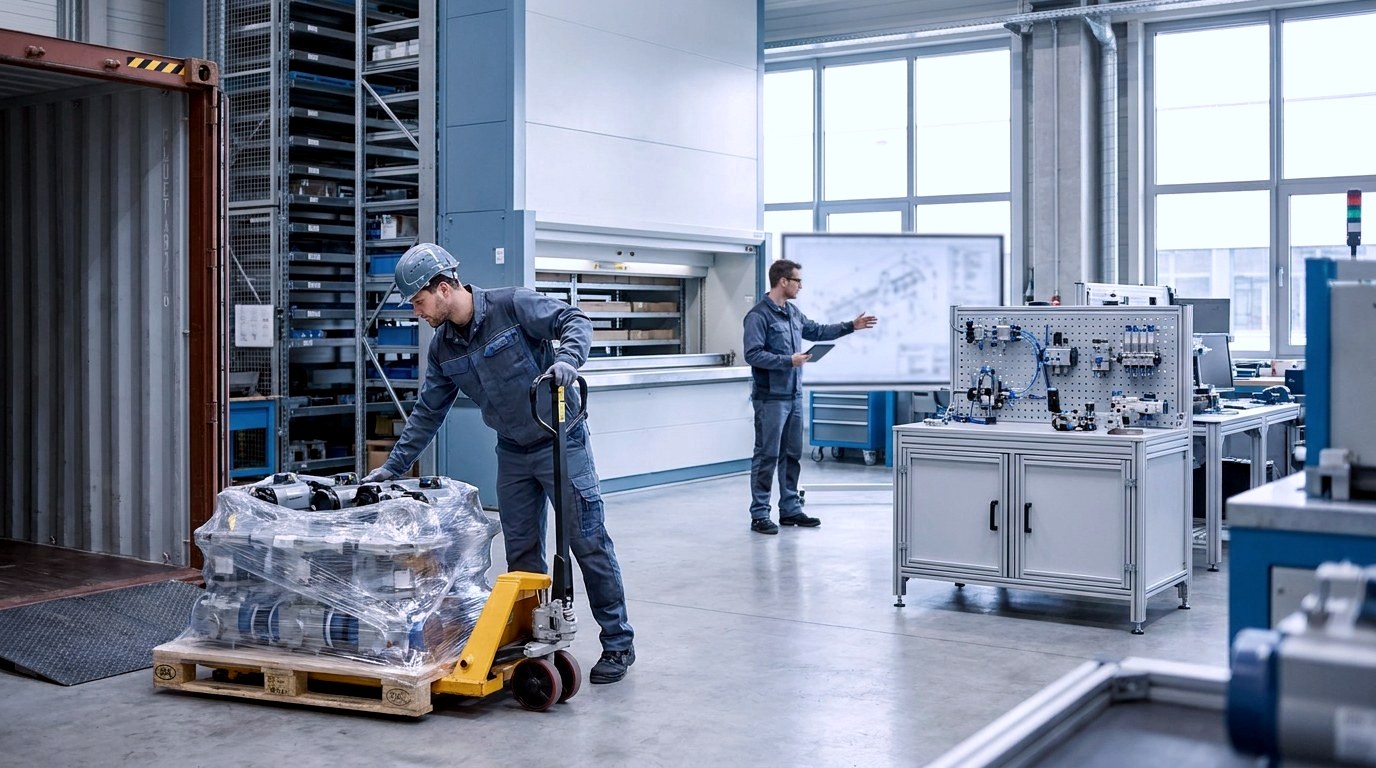

Szállítás és különleges kivitelek
Az elérhetőség a mindenkori sorozattól és variánstól függ – a konkrét adatot a termékoldalon találja.
Gyakori kivitelek
A gyakori csatlakozásméret és kimenetszám kombinációk általában rövid határidővel szállíthatók; a kötelező érvényű adatot variánsonként a termékoldalon találja.
Speciális kivitelek kérésre
Ha olyan csatlakozási méretre, kimenetszámra vagy anyagminőségre van szüksége, amelyet nem talál az áttekintésben, a megvalósíthatóságot az adott termékcsalád alapján ellenőrizzük.
Műszaki tanácsadás
Nem biztos benne, melyik sorozat felel meg? Csapatunk segít az elosztóléc, a kisméretű elosztó vagy a többszörös elosztó kiválasztásában és méretezésében.
Így rendelhet
Három lépésben a megfelelő elosztólécig
Szűrjön sorozat, csatlakozási méret és kimenetek száma szerint – vagy kérjen szakértői tanácsot.
Kivitel és kimenetek számának meghatározása
Elosztóléc, T-/L-/kereszt elosztó vagy Push-In többszörös elosztó – attól függően, hogy lineáris sorra vagy pontszerű elosztásra van szüksége.
Menet és anyagminőség ellenőrzése
Egyeztesse a csatlakozó és kimeneti meneteket a vezetékkel és a szerelvényekkel; a bemeneti nyomást, az átfolyást és az anyagminőséget a termékadatlapból tudhatja meg.
Variáns megrendelése vagy méretezés kérése
Válassza ki a megfelelő kivitelt közvetlenül a webáruházban. Speciális méretek vagy bizonytalan esetek esetén csapatunk segít a kiválasztásban és a méretezésben.
GYIK
Gyakori kérdések elosztólécekről és sűrített levegő elosztókról
Válaszok kivitelekről, menetekről, anyagokról és nyomásadatokról.
Mi a különbség az elosztóléc és a többszörös elosztó között?
Az elosztóléc egy hosszabb, több menetes elágazással rendelkező lécen keresztül osztja el a sűrített levegőt, és csavarozással rögzíthető; a Push-In többszörös elosztó kompaktabb, és szerszám nélkül, dugaszolható csatlakozással fogadja a műanyag tömlőket. Sok fix elágazáshoz a KP és KPV sorozatok, rugalmas tömlőelosztáshoz a PI79C, PI90C és PI95C sorozatok alkalmasak.
Melyik elosztóléc illik G3/8 vagy G1/2 mérethez?
A KP sorozatnál G1/2 csatlakozómenetes kivitelek találhatók – például KP-4025 és KP-6030 – G1/2-ig terjedő elágazási menetekkel. A csatlakozó- és elágazási menet megfelelő kombinációja az adatlapon van feltüntetve az adott változathoz.
Elzárhatók az egyes elágazások?
Igen, a KPV sorozatú elosztóléccel: itt minden elágazás rendelkezik egy beépített, csavarhúzóval kezelhető golyóscsappal. Így egyes fogyasztókat be- vagy kikapcsolhat anélkül, hogy az egész lécet légteleníteni kellene.
Milyen anyagból készülnek az elosztók?
Ez a sorozattól függ: a KP sorozatú elosztólécek eloxált alumíniumból, az RA029 sorozatú keresztelosztók alumíniumból, a kompakt T-elosztók részben sárgarézből, a Push-In többszörös elosztók pedig műszaki műanyagból (PBT) készülnek. Korrózióálló kivitelek sorozattól és változattól függően elérhetők.
Mekkora nyomást bírnak a T-elosztók?
Az MDI03 és MDI18 modulsorozatok legfeljebb 16 bar bemeneti nyomásra vannak méretezve. Az áramlás a méret függvényében változik, és elérheti a 18.000 Nl/percet; az Ön változatára vonatkozó terhelhetőségi értékeket a termékadatlapon találja.
Milyen kimenetszámok érhetők el?
Sorozattól függően 2–12 kimenet a KP sorozatnál, valamint 3–6-szoros kivitel a Push-In többszörös elosztóknál. A kisebb elosztók 2 kimenetet (L-elosztó), 3 kimenetet (T-elosztó) és 4 kimenetet (keresztelosztó) fednek le.
Mekkora a kimenetek közötti távolság a elosztósoroknál?
A KP sorozatnál a kimenetek közötti távolság 30 és 36 mm között van. A pontos távolság az adott variánstól függ, és az adatlapon található meg – ez határozza meg, mennyi helyre van szükség a csatlakozók egymás melletti elhelyezéséhez.
Rövid határidővel szállíthatók az elosztók?
A szabványos kivitelek jellemzően rövid határidővel szállíthatók, a speciális variánsok kérésre. A kötelező érvényű elérhetőséget sorozatonként és variánsonként a megfelelő termékoldalon találja.
