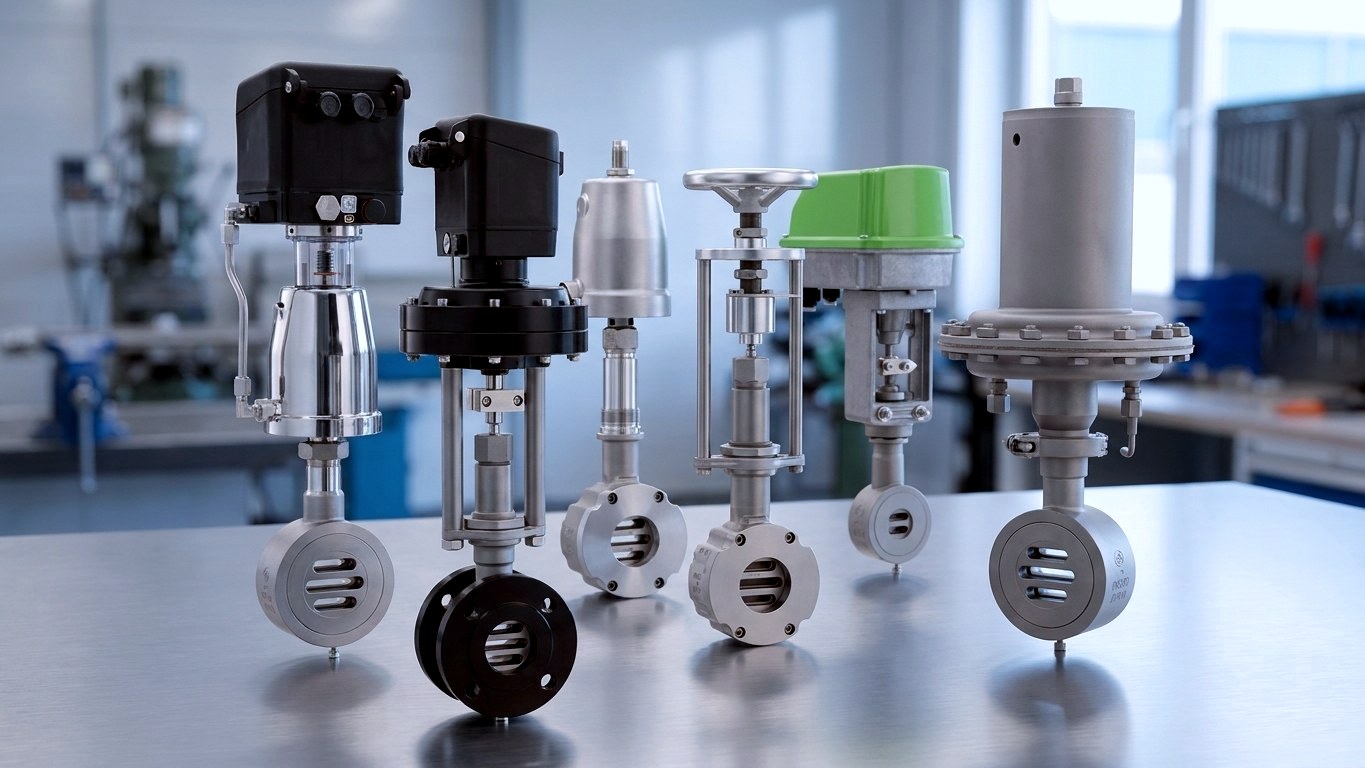

Pneumatikus tolattyús szelepek - szabályozószelepek dugattyús és membrán hajtással
A pneumatikus tolattyús szelepek ott szabályoznak és kapcsolnak, ahol rövid szabályozási időre, kompakt beépítési méretekre és kis súlyra van szükség. A tolattyús elv két, az áramlásra merőlegesen mozgó tömítőtárcsával működik - ebből adódik a nagyon kis löket, az alacsony működtetőerő és az ennek megfelelően kompakt hajtás. A STASTO a GS1 típussorozat pneumatikus működtetésű szabályozószelepeit két hajtásváltozatban szállítja: SG05/SG06 sorozat dugattyús hajtással és SG07 sorozat membrán hajtással, mindkettő elektropneumatikus működtetésű és integrált digitális i/p helyzetszabályozóval rendelkezik.
GS1 sorozat áttekintése
Miért a tolattyús szelep
Négy ok a pneumatikus tolózáras szabályozószelepek mellett
A tolózár csekély lökethossza határozza meg a kapcsolási viselkedést, a szerkezeti kialakítást és a hajtómű méretét. Ez teszi a GS1 sorozatot alternatívává a hasonló névleges átmérőjű, löketalapú ülékes szelepekkel szemben.
Kis löket, gyors reagálási idő
A tolózárnak csak nagyon kicsi löketre van szüksége. Ebből rövid reagálási és kapcsolási idők, valamint magas kapcsolási teljesítmény adódik - ez kulcsfontosságú előny a hasonló névleges átmérőjű, löketalapú ülékes szelepekkel szemben.
Magas kvs-értékek alacsony tömeg mellett
A GS1 sorozat rendkívül alacsony tömeg és rövid beépítési hossz mellett magas kvs-értékeket ér el köztes karimás kivitelben. A konkrét kvs-érték a névleges átmérőtől és a kivitel típusától függ, és az adott változat adatlapján van feltüntetve.
Két pneumatikus működtetési koncepció
Az SG05/SG06 a tolattyús szelep alacsony működtetési erejét használja ki a kompakt dugattyús működtetéshez. Az SG07 membrános működtetéssel magas nyomáskülönbségeket képes kezelni kis méretű működtetőelem mellett. Mindkét sorozat elektropneumatikus működtetésű, és integrált digitális i/p pozíciószabályzóval van felszerelve.
Semleges és erősen agresszív közegekhez
Semleges és erősen agresszív közegek kapcsolására és szabályozására tervezve a vegyiparban, a folyamattechnikában és a berendezésgyártásban. Hogy az Ön közegéhez milyen anyag- és tömítőtárcsa-párosítás engedélyezett, az üzemi adatlap alapján tisztázzuk.
Technika érthetően
Tolattyús szabályozószelep: működés, meghajtás és méretezés
Mi jellemzi a pneumatikus tolattyús szabályozószelepet, milyen meghajtás- és jelleggörbe-változatok léteznek, és milyen adatok szükségesek a méretezéshez.
Működési elv és felépítés
- Tolattyús elv
- Két, az áramlásra merőlegesen mozgó tömítőtárcsa szabadítja fel a keresztmetszetet - nagyon kicsi löket, alacsony működtetőerő, kompakt meghajtás.
- Karimák közé szerelhető kivitel
- A GS1 sorozat valamennyi típusa karimák közé épül be: rövid beépítési hossz, kis tömeg, egyszerű utólagos beszerelés.
- i/p helyzetszabályozó
- Az SG05/SG06 és SG07 típusok elektropneumatikus működtetésűek, beépített digitális i/p helyzetszabályozóval.
- Opciók
- Többek között helyzetvisszajelzés, fém harmonikabetét, végálláskapcsoló; az SG05/SG06 típusoknál kiegészítő pneumatikus helyzetszabályozó is.
Jelleggörbe és szabályozási viselkedés
- Lineáris
- A szeleputat és az átfolyás arányosan viselkedik - akkor alkalmas, ha a szelepen eső nyomásesés nagyrészt állandó marad.
- Egyenszázalékos jelleggörbe
- Igény szerint elérhető az SG05/SG06 és SG07 sorozathoz; előnyös tág terhelési tartományokhoz és változó nyomáskülönbségekhez.
- Szabályozás elzárás helyett
- Kizárólag kapcsolási feladatokhoz az SG03/SG04 sorozat tolózáras elzáró szelepei valók, nem a szabályozószelepek.
Anyagminőségek és alkalmazási határok
- Anyagminőségek SG05/SG06
- Szénacél vagy 1.4408 rozsdamentes acél alapkivitelben.
- Anyagminőségek SG07
- Szénacél vagy 1.4581 rozsdamentes acél alapkivitelben.
- Közeghőmérséklet
- Az SG05/SG06 és SG07 sorozat közegjéjhőmérséklet-tartománya -60 °C-tól +350 °C-ig terjed; a kötelező érvényű határértékek változattól függően az adatlapból derülnek ki.
- Típusjelölés
- Az igényléshez és megrendeléshez az adatlap szerinti típusjelölést kell megadni - ezt Önnel közösen állítjuk össze.
Hajtás-összehasonlítás
Dugattyús működtetés, membrános működtetés és a termékkínálaton belüli elhatárolás
Az alábbi áttekintés a GS1 sorozatot működtetési mód szerint rendszerezi. Minden érték a műszaki adatlapokból származó sorozatadat; az Ön kivitelére vonatkozó kötelező adatokat a típusjel tartalmazza.
| SG05/SG06 | SG07 | SG03/SG04 | SG01/SG02 | SG08 | |
|---|---|---|---|---|---|
| Meghajtás | Dugattyús működtetés, elektro-pneumatikus | Membrános működtetés, elektro-pneumatikus | Pneumatikusan működtetett | Kézikerék | Elektromos hajtómű, 3-pontos |
| Névleges átmérő | DN15...DN150 | DN15...DN150 | DN15...DN150 | DN15...DN150 | DN15...DN125 |
| Névleges nyomás | PN16/40 | PN16/40 | PN16/40 | PN16/40 | PN16/40 |
| Anyag (szabvány) | Szénacél, rozsdamentes acél 1.4408 | Szénacél, rozsdamentes acél 1.4581 | Szénacél, rozsdamentes acél 1.4408 | Szénacél, 1.4408 rozsdamentes acél | Szénacél, 1.4581 rozsdamentes acél |
| Jelleggörbe | lineáris vagy egyenszázalékos | lineáris vagy egyenszázalékos | - | lineáris vagy egyenszázalékos | lineáris vagy egyenszázalékos |
| Funkció | Szabályozás / pozicionálás | Szabályozás / pozicionálás, magas nyomáskülönbség | Elzárás / kapcsolás | Elzárás és szabályozás | Szabályozás / pozicionálás |
Termékkínálat
Tolózáras szelepek a STASTO választékában
A fókuszban a pneumatikusan, külső erővel működtetett SG05/SG06 és SG07 szabályozószelepek állnak. A GS1 sorozat többi tagját itt találja az elhatárolás érdekében.
Alkalmazások
Hol alkalmazzák a pneumatikus tolattyús szelepeket
Az GS1 sorozat semleges és erősen agresszív közegek kapcsolására és szabályozására lett kifejlesztve - a berendezésgyártástól az igényes szabályozási feladatokig.
Vegyipar
Semleges és erősen agresszív közegek kapcsolására és szabályozására. Agresszív közegekhez rozsdamentes acél kivitelek állnak rendelkezésre (1.4408 az SG05/SG06 esetén, 1.4581 az SG07 esetén); fém harmonikaharang opcionálisan elérhető, ha a szártömítést kiegészítő módon kell biztosítani.
Vegyipari technológia
Szabályozási és pozicionálási feladatok vegyipari folyamatokban. Az integrált digitális i/p pozíciószabályozó, valamint a választható lineáris vagy egyenlő százalékos jelleggörbe pontosan illeszthető a folyamatszabályozásba.
Berendezés- és csővezeték-építés
A rövid beépítési hosszúságú és kis súlyú közbenső karimás kivitel egyszerűsíti a tervezést és a szerelést - különösen utólagos szerelés és korlátozott helyigény esetén.
Vezérlőlevegő és hajtástechnika
A kis löket csökkenti a vezérlőlevegő-igényt és kompakt hajtásokat tesz lehetővé. Ha nem áll rendelkezésre vezérlőlevegő, a motoros meghajtású SG08 sorozat jelenti az alternatívát.
Ipari gyártás
Gyártó- és beszállítói üzemekben a rövid válaszidő és a nagy kapcsolási teljesítmény számít fontosnak. Hogy egy adott iparági alkalmazás - például a gumiabroncsiparban - lefedhető-e, azt eseti alapon, az Ön üzemi adatai alapján tisztázzuk.
Magas és alacsony közeghőmérsékletek
Az SG05/SG06 és SG07 sorozatok közeghőmérséklet-tartománya -60 °C-tól +350 °C-ig terjed. Az Ön kivitelére vonatkozó pontos határértékek az anyag- és tömítőtárcsa-párosítástól függenek, ezeket az adatlapon találja meg.
Így jut el a megfelelő változathoz
Az üzemi adatoktól a típuskódig
Az SG sorozatokat a típuskód alapján tervezik és igénylik meg. Három lépés vezet a megfelelő kivitelhez.
Üzemi adatok összeállítása
Közeg, közeghőmérséklet, nyomáskülönbség, névleges átmérő, névleges nyomás és a kívánt szabályozási feladat - ezek az adatok határozzák meg az anyagot, a tömítőtárcsa-párosítást és a jelleggörbét.
Hajtás-változat kiválasztása
Dugattyús működtetés (SG05/SG06) kompakt, gyors szabályozási feladatokhoz, membrános működtetés (SG07) magas nyomáskülönbségekhez kis méretű működtetőelemmel. Vezérlőlevegő nélkül az SG08 motoros alternatívaként marad.
Típusjelölés és ajánlatkérés
A típusjelölést az adatlap alapján közösen állítjuk össze Önnel - beleértve az olyan opciókat, mint az állásvisszajelzés, a fém harmonikabetét vagy a végálláskapcsoló - és elkészítjük ajánlatát.
Gyakori kérdések
GYIK a pneumatikus síktolattyús szelepekről
Válaszok a hajtóművek típusaira, hőmérséklet-határokra, jelleggörbékre és kiválasztásra vonatkozóan.
Mi az a pneumatikus síktolattyús szelep?
A pneumatikus síktolattyús szelep egy külső erővel működtetett szabályozószelep, amelyben két, az áramlásra merőlegesen mozgó tömítőtárcsa szabályozza az átfolyást. A rendkívül kicsi löket miatt csak csekély működtető erő szükséges, ezért kompakt pneumatikus hajtóművek is elegendőek. A STASTO-nál ezek az SG05/SG06 sorozat dugattyús hajtóművel, valamint az SG07 sorozat membrán hajtóművel a GS1 termékcsaládból.
Mi a különbség a dugattyús hajtómű (SG05/SG06) és a membrán hajtómű (SG07) között?
Az SG05/SG06 kompakt dugattyús hajtóművet alkalmaz, és gyors, helytakarékos szabályozási feladatokra alkalmas; az SG07 membrán hajtóművével kis hajtóművel is nagy nyomáskülönbségeket képes kezelni. Mindkét sorozat elektropneumatikus működtetésű, és integrált digitális i/p pozíciószabályozóval rendelkezik; további különbség a szabvány rozsdamentes acél minőségében van (1.4408 az SG05/SG06 esetén, 1.4581 az SG07 esetén).
Milyen közeghőmérséklet-tartományt fednek le az SG05/SG06 és SG07 sorozatok?
Az SG05/SG06 és SG07 sorozatok közeghőmérséklet-tartománya -60 °C-tól +350 °C-ig terjed. Ezzel alapvetően mind az alacsony hőmérsékletű, mind a magas hőmérsékletű alkalmazások lefedettek; az adott kivitel kötelező érvényű határértékei az anyag- és tömítőtárcsa-páros választásától függenek, és az adatlapból olvashatók ki.
Milyen névleges átmérők és névleges nyomások érhetők el?
Az SG05/SG06 és SG07 pneumatikus síktolattyús szabályozószelepek DN15-től DN150-ig és PN16/40 kivitelben érhetők el. Minden sorozat közbenső karimás kivitelben kerül szállításra; a beépítési hosszak és a kvs-értékek kiviteltől függően változnak.
Lineáris vagy egyenszázalékos - melyik jelleggörbe a megfelelő?
Mindkét sorozat választhatóan lineáris vagy egyenlő százalékos jelleggörbével szállítható. A lineáris jelleggörbe akkor megfelelő, ha a szelepen eső nyomásveszteség nagyjából állandó marad; egyenlő százalékos jelleggörbe esetén széles terhelési tartományoknál és változó nyomáskülönbségeknél kedvezőbb a választás.
Alkalmas-e a tolattyús szabályozószelep tiszta elzárásra is?
A tiszta kapcsolásra és elzárásra az SG03/SG04 sorozatú tolattyús elzárószelepek szolgálnak, nem pedig az SG05/SG06 és SG07 szabályozószelepek. Ezek szintén pneumatikus működtetésűek, és a kis löket révén rövid kapcsolási időt és nagy kapcsolási teljesítményt érnek el.
Mi a teendő, ha nem áll rendelkezésre vezérlőlevegő?
Ebben az esetben az SG08 sorozatú motoros hajtású tolattyús szabályozószelep jelenti az alternatívát: elektromos működtetésű, 3-pontos vezérléssel, DN15...DN125 mérettartományban, opcionálisan rugós visszaállítású hajtással. Segédenergia nélküli nyomásszabályozáshoz az önműködő, közeg által vezérelt SG17 tolattyús nyomásszabályozó áll rendelkezésre.
Hogyan kérhetek árajánlatot egy pneumatikus tolattyús szelepre?
Ajánlatkéréshez és rendeléshez az adatlap szerinti típusjelölést kell megadni - ezt közösen állítjuk össze Önnel. Ehhez küldje el nekünk a közeget, a hőmérsékletet, a nyomáskülönbséget, a névleges átmérőt és a névleges nyomást; az elérhetőséget és a szállítási határidőt kivitel függvényében, kérésre közöljük.
Ehhez illik még
További tolózáras szelep sorozatok és speciális szerelvények
A GS1 sorozat kiegészítő tagjai elzáró-, kézi és nyomásszabályozási feladatokhoz.
Méretezés
Pneumatikus síktolattyús szelep méretezése és ajánlatkérés
Küldje el nekünk a közeget, a hőmérsékletet, a nyomáskülönbséget és a névleges átmérőt - összeállítjuk az SG05/SG06 vagy SG07 típusjelét, és elkészítjük ajánlatát.
