21A16KV25-BDV08024DY-C003-32-LV-2

ár.

92,90 €
2/2-es mágnesszelep sorozat 21A16 Store
  1. Termékek
  2. Szerelvények
  3. Mágnesszelepek folyékony és gáz közegekre
  4. 2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel
  5. 2/2-es mágnesszelep sorozat 21A16
  6. 21A16KV25-BDV08024DY-C003-32-LV-2

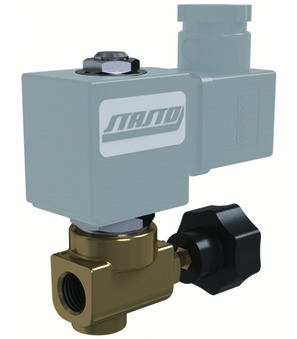

21A16KV25-BDV08024DY-C003-32-LV-2
2/2-es mágnesszelep 21WA4Z0B130-BDA08024CS-C003-32-LV-2
2/2-es mágnesszelep 21WA4Z0B130-BDA08024CS-C003-32-LV-2
141,10 €
141,10 €
21A16KV25-BDV08110AY-C003-32-6
21A16KV25-BDV08110AY-C003-32-6
87,80 €
87,80 €

21A16KV25-BDV08024DY-C003-32-LV-2

21A16KV25
2/2-es mágnesszelep sorozat 21A16; közvetlen (direkt) vezérlésű; NC; ház sárgaréz; mágnestekercs tartó cső rozsdamentes acél egyrészes; térfogatáram szabályozóval; szabványos tekercs BDV; stekker méret 32mm; G 1/4"; DN 2,5mm; nyomás AC 0-14bar; nyomás DC 0-9bar; tömítés FKM; közeg -10/+140°C; hossz 32,5mm
BDV08024DY
mágnestekercs típus BDV; magas páratartalmú környezethez; tanusítvány CSA/UL/VDE; stekker méret 32mm; feszültség 24V/50-60Hz
C003-32-LV-2
stekker; stekker méret 32mm; beépített sárga LED-del és VDR-rel; feszültség 24VAC/DC

Intrastat szám: 84818099
Származási ország: Olaszország
Súly: 0.35 kg
Rövid cikkszám:21A16KV25BDV08024DYC00332LV2
https://www.stasto.hu/web/image/product.template/191398/image_1920?unique=5a4e198

21A16KV25
2/2-es mágnesszelep sorozat 21A16; közvetlen (direkt) vezérlésű; NC; ház sárgaréz; mágnestekercs tartó cső rozsdamentes acél egyrészes; térfogatáram szabályozóval; szabványos tekercs BDV; stekker méret 32mm; G 1/4"; DN 2,5mm; nyomás AC 0-14bar; nyomás DC 0-9bar; tömítés FKM; közeg -10/+140°C; hossz 32,5mm
BDV08024DY
mágnestekercs típus BDV; magas páratartalmú környezethez; tanusítvány CSA/UL/VDE; stekker méret 32mm; feszültség 24V/50-60Hz
C003-32-LV-2
stekker; stekker méret 32mm; beépített sárga LED-del és VDR-rel; feszültség 24VAC/DC

92,90 € 92.9 EUR 92,90 €

ár kérésre

  • belső menetes
  • DN
  • hossz
  • stekker méret
  • kivitel
  • feszültség
  • Feszültség típusa
  • nyomás AC
  • nyomás DC
  • tömítés
  • tekercs
  • közeghőmérséklet
  • tanusítvány

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel
méret
belső menetes G 1/4"
DN 2,5 mm
hossz 32,5 mm
Tervek
stekker méret 32 mm
kivitel
kivitel beépített sárga LED-del és VDR-rel
Elektromos kulcsszámok
feszültség 24V/50-60Hz
Feszültség típusa AC
nyomás
nyomás AC 0...14 bar
nyomás DC 0...9 bar
Anyagok
tömítés FKM
tulajdonságok
tekercs BDV
közeghőmérséklet -10...+140 °C
tanusítvány UL/CSA/VDE
