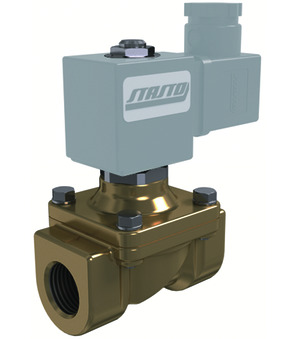

21HF8K0B400-BDA08024DS-C003-32-LV-2

21HF8K0B400-BDA08024DS-C003-32-LV-2

21HF8K0B400
2/2-es mágnesszelep sorozat 21H..K0Y; kombinált vezérlésű; NC; ház sárgaréz; rozsdamentes acél mágnestekercs tartó cső; tömítés NBR; közeghőmérséklet -10...+90°C; stekker méret 32mm; G 11/2"; DN 40mm; nyomás AC 0-16bar; hossz 128mm; szabványos tekercs BDA
BDA08024DS
mágnestekercs típus BDA; alapkivitel; stekker méret 32mm; feszültség 24V/50-60Hz
C003-32-LV-2
stekker; stekker méret 32mm; beépített sárga LED-del és VDR-rel; feszültség 24VAC/DC

Intrastat szám: 84812090
Származási ország: Olaszország
Súly: 2.26 kg
Rövid cikkszám: 21HF8K0B400BDA08024DSC00332LV2
https://www.stasto.hu/web/image/product.template/193803/image_1920?unique=e04ce20

21HF8K0B400
2/2-es mágnesszelep sorozat 21H..K0Y; kombinált vezérlésű; NC; ház sárgaréz; rozsdamentes acél mágnestekercs tartó cső; tömítés NBR; közeghőmérséklet -10...+90°C; stekker méret 32mm; G 11/2"; DN 40mm; nyomás AC 0-16bar; hossz 128mm; szabványos tekercs BDA
BDA08024DS
mágnestekercs típus BDA; alapkivitel; stekker méret 32mm; feszültség 24V/50-60Hz
C003-32-LV-2
stekker; stekker méret 32mm; beépített sárga LED-del és VDR-rel; feszültség 24VAC/DC

355,50 € 355.5 EUR 355,50 €

ár kérésre

  • belső menetes
  • DN
  • hossz
  • stekker méret
  • kivitel
  • feszültség
  • Feszültség típusa
  • nyomás AC
  • nyomás DC
  • tömítés
  • tekercs
  • közeghőmérséklet
  • tanusítvány

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
belső menetes G 1 1/2"
DN 40 mm
hossz 128 mm
Tervek
stekker méret 32 mm
kivitel
kivitel beépített sárga LED-del és VDR-rel
Elektromos kulcsszámok
feszültség 24V/50-60Hz
Feszültség típusa AC
nyomás
nyomás AC 0...16 bar
Anyagok
tömítés NBR
tulajdonságok
tekercs BDA
közeghőmérséklet -10...+90 °C
tanusítvány CE
