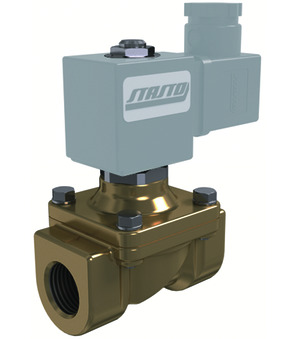

2/2-es mágnesszelep 21HT3K0Y110-GDV-GDV14024CY-C003-32-LV-2

ár.

161,50 €

Home
Search
⁰
Wishlist
Számla

2/2-es mágnesszelep sorozat 21H..K0Y Store

2/2-es mágnesszelep 21HT3K0Y110-GDV-GDV14024CY-C003-32-LV-2

2/2-es mágnesszelep 21HT3K0Y110-GDV-GDV14024CY-C003-32-LV-2

21HT3K0Y110-GDV
2/2-es mágnesszelep sorozat 21H..K0Y; kombinált vezérlésű; NC; ház sárgaréz; rozsdamentes acél mágnestekercs tartó cső; tömítés NBR; közeghőmérséklet -10...+90°C; stekker méret 32mm; G 3/8"; DN 11mm; nyomás AC 0-14bar; nyomás DC 0-14bar; hossz 56mm; szabványos tekercs GDV
GDV14024CY
mágnestekercs típus GDV/GDH; magasabb nyomásokra/hőmérsékletekre; stekker méret 32mm; feszültség 24VDC; tanusítvány CSA/UL/VDE
C003-32-LV-2
stekker; stekker méret 32mm; beépített sárga LED-del és VDR-rel; feszültség 24VAC/DC

Intrastat szám: 84818099
Származási ország: Olaszország
Súly: 0.73 kg
Rövid cikkszám:21HT3K0Y110GDVGDV14024CYC00332LV2

21HT3K0Y110-GDV
2/2-es mágnesszelep sorozat 21H..K0Y; kombinált vezérlésű; NC; ház sárgaréz; rozsdamentes acél mágnestekercs tartó cső; tömítés NBR; közeghőmérséklet -10...+90°C; stekker méret 32mm; G 3/8"; DN 11mm; nyomás AC 0-14bar; nyomás DC 0-14bar; hossz 56mm; szabványos tekercs GDV
GDV14024CY
mágnestekercs típus GDV/GDH; magasabb nyomásokra/hőmérsékletekre; stekker méret 32mm; feszültség 24VDC; tanusítvány CSA/UL/VDE
C003-32-LV-2
stekker; stekker méret 32mm; beépített sárga LED-del és VDR-rel; feszültség 24VAC/DC

A terméknek nincs érvényes kombinációja.

méret
belső menetes	G 3/8"
DN	11 mm
hossz	56 mm
Tervek
stekker méret	32 mm
kivitel
kivitel	beépített sárga LED-del és VDR-rel
Elektromos kulcsszámok
feszültség	24VDC
nyomás
nyomás AC	0...14 bar
nyomás DC	0...14 bar
Anyagok
tömítés	NBR
tulajdonságok
tekercs	GDV
közeghőmérséklet	-10...+90 °C
tanusítvány	UL/CSA/VDE
