STASTO általános HU
2/2-es mágnesszelep sorozat 21H..K0V Store
  1. Termékek
  2. Szerelvények
  3. Mágnesszelepek folyékony és gáz közegekre
  4. 2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel
  5. 2/2-es mágnesszelep sorozat 21H..K0V
  6. 21HT5K0V160-GDV-GDV14220CS-C003-32-6

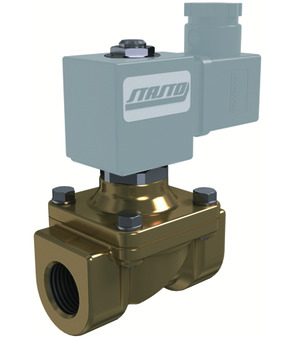

21HT5K0V160-GDV-GDV14220CS-C003-32-6

21HT5K0V160-GDV-GDV14220CS-C003-32-6

21HT5K0V160-GDV
2/2-es mágnesszelep sorozat 21H..K0V; kombinált vezérlésű; NC; ház sárgaréz; rozsdamentes acél mágnestekercs tartó cső; tömítés FKM; stekker méret 32mm; G 3/4"; DN 16mm; nyomás AC 0-14bar; nyomás DC 0-14bar; közeg -10/+140°C; hossz 70mm; szabványos tekercs GDV
GDV14220CS
mágnestekercs típus GDV/GDH; magasabb nyomásokra/hőmérsékletekre; stekker méret 32mm; feszültség 220VDC; tanusítvány CE
C003-32-6
stekker; stekker méret 32mm; Standard; feszültség 0...250VAC/DC

Intrastat szám: 84818099
Származási ország: Olaszország
Súly: 1.05 kg
Rövid cikkszám: 21HT5K0V160GDVGDV14220CSC003326
https://www.stasto.hu/web/image/product.template/194058/image_1920?unique=10c6678

21HT5K0V160-GDV
2/2-es mágnesszelep sorozat 21H..K0V; kombinált vezérlésű; NC; ház sárgaréz; rozsdamentes acél mágnestekercs tartó cső; tömítés FKM; stekker méret 32mm; G 3/4"; DN 16mm; nyomás AC 0-14bar; nyomás DC 0-14bar; közeg -10/+140°C; hossz 70mm; szabványos tekercs GDV
GDV14220CS
mágnestekercs típus GDV/GDH; magasabb nyomásokra/hőmérsékletekre; stekker méret 32mm; feszültség 220VDC; tanusítvány CE
C003-32-6
stekker; stekker méret 32mm; Standard; feszültség 0...250VAC/DC

164,80 € 164.8 EUR 164,80 €

ár kérésre

  • belső menetes
  • DN
  • hossz
  • stekker méret
  • kivitel
  • feszültség
  • Feszültség típusa
  • nyomás AC
  • nyomás DC
  • tömítés
  • tekercs
  • közeghőmérséklet
  • tanusítvány

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
belső menetes G 3/4"
DN 16 mm
hossz 70 mm
Tervek
stekker méret 32 mm
kivitel
kivitel alapkivitel
Elektromos kulcsszámok
feszültség 220VDC
nyomás
nyomás AC 0...14 bar
nyomás DC 0...14 bar
Anyagok
tömítés FKM
tulajdonságok
tekercs GDV
közeghőmérséklet -10...+140 °C
tanusítvány CE
