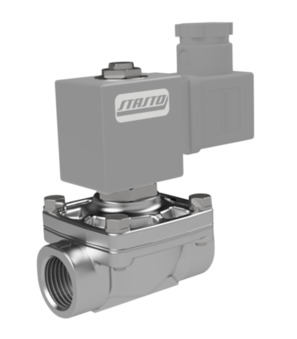

2/2-es mágnesszelep 21IH3K1V150-BDA08110CS-C003-32-6

2/2-es mágnesszelep 21IH3K1V150-BDA08110CS-C003-32-6

21IH3K1V150
2/2-es mágnesszelep sorozat 21IH; kombinált vezérlésű; NC; ház rozsdamentes acél 1.4401; mágnestekercs tartó cső rozsdamentes acél egyrészes; tömítés FKM; stekker méret 32mm; G 3/8"; DN 15mm; nyomás AC 0-14bar; nyomás DC 0-6bar; közeg -10/+120°C; hossz 68mm; szabványos tekercs BDA
BDA08110CS
mágnestekercs típus BDA; alapkivitel; stekker méret 32mm; feszültség 110VDC
C003-32-6
stekker; stekker méret 32mm; Standard; feszültség 0...250VAC/DC

Intrastat No.: 84812090
Country of origin: Olaszország
Weight: 0.61 kg
Short Itemnumber: 21IH3K1V150BDA08110CSC003326
https://www.stasto.hu/web/image/product.template/194646/image_1920?unique=eb38ccc

21IH3K1V150
2/2-es mágnesszelep sorozat 21IH; kombinált vezérlésű; NC; ház rozsdamentes acél 1.4401; mágnestekercs tartó cső rozsdamentes acél egyrészes; tömítés FKM; stekker méret 32mm; G 3/8"; DN 15mm; nyomás AC 0-14bar; nyomás DC 0-6bar; közeg -10/+120°C; hossz 68mm; szabványos tekercs BDA
BDA08110CS
mágnestekercs típus BDA; alapkivitel; stekker méret 32mm; feszültség 110VDC
C003-32-6
stekker; stekker méret 32mm; Standard; feszültség 0...250VAC/DC

283,50 € 283.5 EUR 283,50 €

ár kérésre

  • belső menetes
  • DN
  • hossz
  • stekker méret
  • kivitel
  • feszültség
  • Feszültség típusa
  • nyomás AC
  • nyomás DC
  • tekercs
  • közeghőmérséklet
  • tanusítvány

Ez a kombináció nem létezik.

Availability:
Kapcsolatfelvétel

Megosztás

méret
belső menetes G 3/8"
DN 15 mm
hossz 68 mm
Tervek
stekker méret 32 mm
kivitel
kivitel alapkivitel
Elektromos kulcsszámok
feszültség 110VDC
Feszültség típusa DC
nyomás
nyomás AC 0...14 bar
nyomás DC 0...6 bar
tulajdonságok
tekercs BDA
közeghőmérséklet -10...+120 °C
tanusítvány CE
