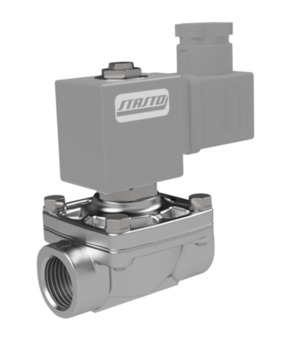

2/2-es mágnesszelep 21IH4K1V160
2/2-es mágnesszelep sorozat 21IH; kombinált vezérlésű; NC; ház rozsdamentes acél 1.4401; mágnestekercs tartó cső rozsdamentes acél egyrészes; tömítés FKM; stekker méret 32mm; G 1/2"; DN 16mm; nyomás AC 0-14bar; nyomás DC 0-6bar; közeg -10/+120°C; hossz 68mm; szabványos tekercs BDA
Intrastat szám: 84818099
Származási ország: Olaszország
Súly: 0.39 kg
Rövid cikkszám: 21IH4K1V160
Származási ország: Olaszország
Súly: 0.39 kg
Rövid cikkszám: 21IH4K1V160
2/2-es mágnesszelep sorozat 21IH; kombinált vezérlésű; NC; ház rozsdamentes acél 1.4401; mágnestekercs tartó cső rozsdamentes acél egyrészes; tömítés FKM; stekker méret 32mm; G 1/2"; DN 16mm; nyomás AC 0-14bar; nyomás DC 0-6bar; közeg -10/+120°C; hossz 68mm; szabványos tekercs BDA
| méret | |
|---|---|
| belső menetes | G 1/2" |
| DN | 16 mm |
| hossz | 68 mm |
| Tervek | |
| stekker méret | 32 mm |
| nyomás | |
| nyomás AC | 0...14 bar |
| nyomás DC | 0...6 bar |
| tulajdonságok | |
| tekercs | BDA |
| közeghőmérséklet | -10...+120 °C |
Adatlapok, használati utasítások, 3D fájlok és tanúsítványok...
Az Ön nyelvén
ZIPAdatlapok
1Adatlap_2/2-es mágnesszelep sorozat 21IH_HU.pdf
Letöltés
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel_HU.pdf
Letöltés
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel_HU.pdf
Letöltés
CAD / 3D
1CADSTEP_21IH4K1V160.stp
Letöltés
Datové listy
1Datový list_2/2 cestný elektromagnetický ventil série 21IH_CS.pdf
Letöltés
Montážní a provozní návody
1Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nuceně řízené_CS.pdf
Letöltés
Prohlášení o shodě
1Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nuceně řízené_CS.pdf
Letöltés
Datenblätter
1Datenblatt_2/2-Wege-Magnetventil Serie 21IH_DE.pdf
Letöltés
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_2/2-Wege Magnetventile - zwangsgesteuert_DE.pdf
Letöltés
Konformitätserklärungen
1Konformitätserklärung_2/2-Wege Magnetventile - zwangsgesteuert_DE.pdf
Letöltés
Data Sheets
1Data sheet_2/2-way solenoid valve Series 21IH_EN.pdf
Letöltés
Assembly and Operating Instructions
1Assembly and operating instructions_2/2-way solenoid valves - combined operated_EN.pdf
Letöltés
Declarations of Conformity
1Declaration of conformity_2/2-way solenoid valves - combined operated_EN.pdf
Letöltés
Karty katalogowe
1Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21IH_PL.pdf
Letöltés
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone_PL.pdf
Letöltés
Deklaracje zgodności
1Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone_PL.pdf
Letöltés
Podatkovni listi
1Podatkovni list_2/2-potni magnetni ventil serija 21IH_SL.pdf
Letöltés
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_2/2-potni magnetni ventili - prisilno krmiljeni_SL.pdf
Letöltés
Izjave o skladnosti
1Izjava o skladnosti_2/2-potni magnetni ventili - prisilno krmiljeni_SL.pdf
Letöltés
Data Sheets
1Tehnički list_2/2-kraki elektromagnetni ventil serije 21IH_SRLATIN.pdf
Letöltés
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - kombinovano upravljani_SRLATIN.pdf
Letöltés
Declarations of Conformity
1Deklaracija o usklađenosti_2/2 elektromagnetni ventili - kombinovano upravljani_SRLATIN.pdf
Letöltés
Ehhez a termékhez nem érhetők el pótalkatrészek.
