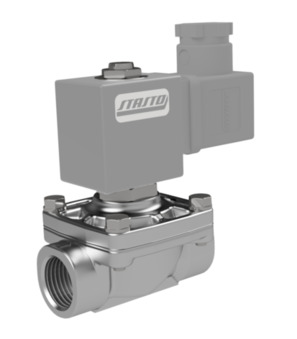

2/2-es mágnesszelep 21IH6K1V250
2/2-es mágnesszelep sorozat 21IH; kombinált vezérlésű; NC; ház rozsdamentes acél 1.4401; mágnestekercs tartó cső rozsdamentes acél egyrészes; tömítés FKM; stekker méret 32mm; G 1"; DN 25mm; nyomás AC 0-14bar; nyomás DC 0-3bar; közeg -10/+120°C; hossz 90mm; szabványos tekercs BDA
Intrastat szám: 84818099
Származási ország: Olaszország
Súly: 0.75 kg
Rövid cikkszám: 21IH6K1V250
Származási ország: Olaszország
Súly: 0.75 kg
Rövid cikkszám: 21IH6K1V250
2/2-es mágnesszelep sorozat 21IH; kombinált vezérlésű; NC; ház rozsdamentes acél 1.4401; mágnestekercs tartó cső rozsdamentes acél egyrészes; tömítés FKM; stekker méret 32mm; G 1"; DN 25mm; nyomás AC 0-14bar; nyomás DC 0-3bar; közeg -10/+120°C; hossz 90mm; szabványos tekercs BDA
| méret | |
|---|---|
| belső menetes | G 1" |
| DN | 25 mm |
| hossz | 90 mm |
| Tervek | |
| stekker méret | 32 mm |
| nyomás | |
| nyomás AC | 0...14 bar |
| nyomás DC | 0...3 bar |
| tulajdonságok | |
| tekercs | BDA |
| közeghőmérséklet | -10...+120 °C |
