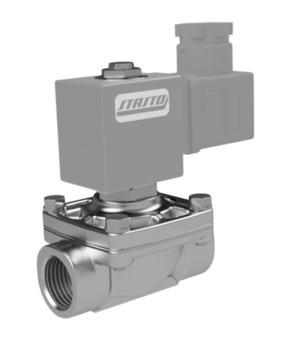

21IH7K1V350-GDV-GDV14220CS-C003-32-LV-1

21IH7K1V350-GDV-GDV14220CS-C003-32-LV-1

21IH7K1V350-GDV
2/2-es mágnesszelep sorozat 21IH; kombinált vezérlésű; NC; ház rozsdamentes acél 1.4401; mágnestekercs tartó cső rozsdamentes acél egyrészes; tömítés FKM; stekker méret 32mm; G 11/4"; DN 35mm; nyomás AC 0-14bar; nyomás DC 0-2bar; közeg -10/+140°C; hossz 128mm; szabványos tekercs GDV
GDV14220CS
mágnestekercs típus GDV/GDH; magasabb nyomásokra/hőmérsékletekre; stekker méret 32mm; feszültség 220VDC; tanusítvány CE
C003-32-LV-1
stekker; stekker méret 32mm; beépített sárga LED-del és VDR-rel; feszültség 230VAC/DC

Intrastat szám: 84812090
Származási ország: Olaszország
Súly: 2.63 kg
Rövid cikkszám: 21IH7K1V350GDVGDV14220CSC00332LV1
https://www.stasto.hu/web/image/product.template/194963/image_1920?unique=0b4fc07

21IH7K1V350-GDV
2/2-es mágnesszelep sorozat 21IH; kombinált vezérlésű; NC; ház rozsdamentes acél 1.4401; mágnestekercs tartó cső rozsdamentes acél egyrészes; tömítés FKM; stekker méret 32mm; G 11/4"; DN 35mm; nyomás AC 0-14bar; nyomás DC 0-2bar; közeg -10/+140°C; hossz 128mm; szabványos tekercs GDV
GDV14220CS
mágnestekercs típus GDV/GDH; magasabb nyomásokra/hőmérsékletekre; stekker méret 32mm; feszültség 220VDC; tanusítvány CE
C003-32-LV-1
stekker; stekker méret 32mm; beépített sárga LED-del és VDR-rel; feszültség 230VAC/DC

916,50 € 916.5 EUR 916,50 €

ár kérésre

  • belső menetes
  • DN
  • hossz
  • stekker méret
  • kivitel
  • feszültség
  • Feszültség típusa
  • nyomás AC
  • nyomás DC
  • tekercs
  • közeghőmérséklet
  • tanusítvány

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
belső menetes G 1 1/4"
DN 35 mm
hossz 128 mm
Tervek
stekker méret 32 mm
kivitel
kivitel beépített sárga LED-del és VDR-rel
Elektromos kulcsszámok
feszültség 220VDC
nyomás
nyomás AC 0...14 bar
nyomás DC 0...2 bar
tulajdonságok
tekercs GDV
közeghőmérséklet -10...+140 °C
tanusítvány CE
