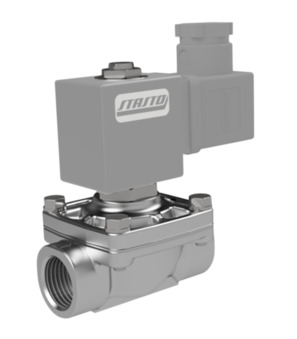

2/2-es mágnesszelep 21IH8K1V400-S-GDV-GDV14024CY-C003-32-LV-2

2/2-es mágnesszelep 21IH8K1V400-S-GDV-GDV14024CY-C003-32-LV-2

21IH8K1V400-S-GDV
2/2-es mágnesszelep sorozat 21IH; kombinált vezérlésű; NC; ház rozsdamentes acél 1.4401; mágnestekercs tartó cső rozsdamentes acél egyrészes; tömítés FKM; stekker méret 32mm; G 11/2"; DN 40mm; nyomás DC 0-7bar; közeg -10/+140°C; hossz 128mm; szabványos tekercs GDV
GDV14024CY
mágnestekercs típus GDV/GDH; magasabb nyomásokra/hőmérsékletekre; stekker méret 32mm; feszültség 24VDC; tanusítvány CSA/UL/VDE
C003-32-LV-2
stekker; stekker méret 32mm; beépített sárga LED-del és VDR-rel; feszültség 24VAC/DC

Intrastat szám: 84812090
Származási ország: Olaszország
Súly: 2.39 kg
Rövid cikkszám: 21IH8K1V400SGDVGDV14024CYC00332LV2
https://www.stasto.hu/web/image/product.template/195026/image_1920?unique=eb38ccc

21IH8K1V400-S-GDV
2/2-es mágnesszelep sorozat 21IH; kombinált vezérlésű; NC; ház rozsdamentes acél 1.4401; mágnestekercs tartó cső rozsdamentes acél egyrészes; tömítés FKM; stekker méret 32mm; G 11/2"; DN 40mm; nyomás DC 0-7bar; közeg -10/+140°C; hossz 128mm; szabványos tekercs GDV
GDV14024CY
mágnestekercs típus GDV/GDH; magasabb nyomásokra/hőmérsékletekre; stekker méret 32mm; feszültség 24VDC; tanusítvány CSA/UL/VDE
C003-32-LV-2
stekker; stekker méret 32mm; beépített sárga LED-del és VDR-rel; feszültség 24VAC/DC

964,20 € 964.2 EUR 964,20 €

ár kérésre

  • belső menetes
  • DN
  • hossz
  • stekker méret
  • kivitel
  • feszültség
  • Feszültség típusa
  • nyomás AC
  • nyomás DC
  • tekercs
  • közeghőmérséklet
  • tanusítvány

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
belső menetes G 1 1/2"
DN 40 mm
hossz 128 mm
Tervek
stekker méret 32 mm
kivitel
kivitel beépített sárga LED-del és VDR-rel
Elektromos kulcsszámok
feszültség 24VDC
Feszültség típusa DC
nyomás
nyomás DC 0...7 bar
tulajdonságok
tekercs GDV
közeghőmérséklet -10...+140 °C
tanusítvány UL/CSA/VDE
