2/2-es mágnesszelep sorozat 21X Store
  1. Termékek
  2. Szerelvények
  3. Mágnesszelepek folyékony és gáz közegekre
  4. 2/2-es elektromos vezérlésű útszelepek - elővezérelt
  5. 2/2-es mágnesszelep sorozat 21X
  6. 21X4KV250-BDA08024CS-C003-32-6

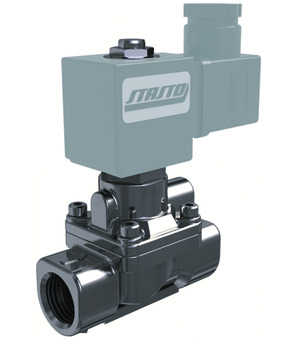

21X4KV250-BDA08024CS-C003-32-6

21X4KV250-BDA08024CS-C003-32-6

21X4KV250
2/2-es mágnesszelep sorozat 21X; elővezérelt; NC; ház rozsdamentes acél 1.4401; mágnestekercs tartó cső rozsdamentes acél egyrészes; tömítés FKM; közeghőmérséklet -10...+120°C; szabványos tekercs BDA; stekker méret 32mm; G 1"; DN 25mm; nyomás AC/DC 0,1-16bar; hossz 104mm
BDA08024CS
mágnestekercs típus BDA; alapkivitel; stekker méret 32mm; feszültség 24VDC
C003-32-6
stekker; stekker méret 32mm; Standard; feszültség 0...250VAC/DC

Intrastat szám: 84812090
Származási ország: Olaszország
Súly: 1.14 kg
Rövid cikkszám: 21X4KV250BDA08024CSC003326
https://www.stasto.hu/web/image/product.template/193176/image_1920?unique=62bea0b

21X4KV250
2/2-es mágnesszelep sorozat 21X; elővezérelt; NC; ház rozsdamentes acél 1.4401; mágnestekercs tartó cső rozsdamentes acél egyrészes; tömítés FKM; közeghőmérséklet -10...+120°C; szabványos tekercs BDA; stekker méret 32mm; G 1"; DN 25mm; nyomás AC/DC 0,1-16bar; hossz 104mm
BDA08024CS
mágnestekercs típus BDA; alapkivitel; stekker méret 32mm; feszültség 24VDC
C003-32-6
stekker; stekker méret 32mm; Standard; feszültség 0...250VAC/DC

767,00 € 767.0 EUR 767,00 €

ár kérésre

  • belső menetes
  • DN
  • hossz
  • stekker méret
  • kivitel
  • feszültség
  • Feszültség típusa
  • nyomás DC
  • nyomás AC/DC
  • tömítés
  • tekercs
  • közeghőmérséklet
  • tanusítvány

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
belső menetes G 1"
DN 25 mm
hossz 104 mm
Tervek
stekker méret 32 mm
kivitel
kivitel alapkivitel
Elektromos kulcsszámok
feszültség 24VDC
Feszültség típusa DC
nyomás
nyomás DC 0,1...16 bar
nyomás AC/DC 0,1...16 bar
Anyagok
tömítés FKM
tulajdonságok
tekercs BDA
közeghőmérséklet -10...+120 °C
tanusítvány CE
