elektromos hajtóművel működtetett karimás gömbcsap 8E054004-65

ár.

1.609,70 €
elektromos hajtóművel működtetett karimás gömbcsap sorozat 8E054 Store
  1. Termékek
  2. Szerelvények
  3. gömbcsapok - automatikus működtetéssel
  4. karimás gömbcsapok - elektromos működtetéssel
  5. elektromos hajtóművel működtetett karimás gömbcsap sorozat 8E054
  6. 8E054004-65

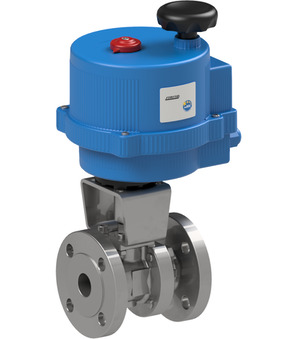

elektromos hajtóművel működtetett karimás gömbcsap 8E054004-65
elektromos hajtóművel működtetett karimás gömbcsap 8E054002-65
elektromos hajtóművel működtetett karimás gömbcsap 8E054002-65
1.545,30 €
1.545,30 €
elektromos hajtóművel működtetett karimás gömbcsap 8E054002-80
elektromos hajtóművel működtetett karimás gömbcsap 8E054002-80
1.764,50 €
1.764,50 €

elektromos hajtóművel működtetett karimás gömbcsap 8E054004-65

elektromos hajtóművel működtetett karimás gömbcsap sorozat 8E054; hossz szabvány EN558−1R27; ház horganyzott acél; golyó 1.4301; tömítések PTFE/Graphoil/FKM; közeghőmérséklet -10...+160°C; DN 65mm; nyomástartomány 0-16bar; karima PN16; beépítési hossz 170mm; működési idő 27s; feszültség 100-240VAC

Intrastat szám: 84818081
Származási ország: Olaszország
Súly: 21.71 kg
Rövid cikkszám:8E05400465
https://www.stasto.hu/web/image/product.template/76262/image_1920?unique=e5e4a60

elektromos hajtóművel működtetett karimás gömbcsap sorozat 8E054; hossz szabvány EN558−1R27; ház horganyzott acél; golyó 1.4301; tömítések PTFE/Graphoil/FKM; közeghőmérséklet -10...+160°C; DN 65mm; nyomástartomány 0-16bar; karima PN16; beépítési hossz 170mm; működési idő 27s; feszültség 100-240VAC

1.609,70 € 1609.7 EUR 1.609,70 €

ár kérésre

  • DN
  • hossz
  • karima
  • feszültség
  • nyomástartomány
  • hajtómű
  • működési idő

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel
méret
DN 65 mm
hossz 170 mm
karima PN16
Elektromos kulcsszámok
feszültség 100-240VAC
nyomás
nyomástartomány 0...16 bar
tulajdonságok
hajtómű VB110H
működési idő 27 s

Adatlapok, használati utasítások, 3D fájlok és tanúsítványok...

Az Ön nyelvén
ZIP
Adatlapok
1
Adatlap_elektromos hajtóművel működtetett karimás gömbcsap sorozat 8E054_HU.pdf
Letöltés
CAD / 3D
1
CADSTEP_8E05400465.stp
Letöltés

ZIP
Datové listy
1
Datový list_kulový kohout - přírubový, s elektropohonem série 8E054_CS.pdf
Letöltés

ZIP
Data Sheets
1
Datablad_Flangekugleventil med elektrisk aktuator Serie 8E054_DA_DK.pdf
Letöltés

ZIP
Datenblätter
1
Datenblatt_Flanschkugelhahn mit Elektroantrieb Serie 8E054_DE.pdf
Letöltés

ZIP
Data Sheets
1
Δελτίο δεδομένων_Σφαιρική βάνα με φλάντζες με ηλεκτρικό ενεργοποιητή Σειρά 8E054_EL_GR.pdf
Letöltés

ZIP
Data Sheets
1
Data sheet_Flanged ball valve with electrical actuator Series 8E054_EN.pdf
Letöltés

ZIP
Data Sheets
1
Ficha técnica_Válvula de bola con bridas con actuador eléctrico Serie 8E054_ES.pdf
Letöltés

ZIP
Data Sheets
1
Tietolehti_Laippakuulaventtiili sähkökäytöllä Sarja 8E054_FI.pdf
Letöltés

ZIP
Data Sheets
1
Fiche technique_Vanne à boisseau sphérique à brides avec actionneur électrique Série 8E054_FR.pdf
Letöltés

ZIP
Data Sheets
1
Podatkovni list_Prirubnički kuglasti ventil s električnim pogonom Serija 8E054_HR.pdf
Letöltés

ZIP
Data Sheets
1
Scheda tecnica_Valvola a sfera flangiata con attuatore elettrico Serie 8E054_IT.pdf
Letöltés

ZIP
Data Sheets
1
Datablad_Flenskuleventil med elektrisk aktuator Serie 8E054_NB_NO.pdf
Letöltés

ZIP
Data Sheets
1
Datasheet_Flenskogelkraan met elektrische aandrijving Serie 8E054_NL.pdf
Letöltés

ZIP
Karty katalogowe
1
Arkusz danych_zawór kulowy kołnierzowy z napędem elektrycznym Seria 8E054_PL.pdf
Letöltés

ZIP
Data Sheets
1
Fișă de date_Robinet cu bilă cu flanșă cu actuator electric serie 8E054_RO.pdf
Letöltés

ZIP
Podatkovni listi
1
Podatkovni list_Prirobnična krogelna pipa z električnim pogonom serija 8E054_SL.pdf
Letöltés

ZIP
Data Sheets
1
Tehnički list_kuglasti ventil sa prirubnicom sa električnim aktuatorom serije 8E054_SRLATIN.pdf
Letöltés

ZIP
Data Sheets
1
Datablad_Flänskulventil med elektriskt ställdon Serie 8E054_SV.pdf
Letöltés
karimás gömbcsap 760001-65
760001-65 x 1.0
karimás gömbcsap 760001-65
karimás gömbcsap sorozat 760001; ATEX II 2 G/D; tűzbiztos; TA-Luft; hossz szabvány EN558−1R27; teljes átömlési keresztmetszetben nyitható; ház horganyzott acél; golyó 1.4301; tömítések PTFE/Graphoil/FKM; közeghőmérséklet -10...+160°C; lakatolható kivitel; névleges méret 65mm; nyomástartomány 0-16bar; karima PN16; beépítési hossz 170mm
Kosárba
elektromos forgatóhenger VB110-H
VB110-H x 1.0
elektromos forgatóhenger VB110-H
elektromos forgatóhenger sorozat VB; illeszthető elem: 90°-os működési szögtartományú szerelvényekhez; legfeljebb napi 100 kapcsoláshoz; véghelyzetérzékelők bekötve; 2 potenciálmentes csatlakozó véghelyzetérzékelőhöz; kézi vészműködtetési lehetőséggel; nyomaték 110Nm; működési idő 27s; karima ISO5211 F07/F10-Stern 17 mm; feszültség 100-240VAC; védettségi osztály IP67
Kosárba
tartozékok
