BA040-032-D0-ABS51-C001-22-C002-31-LVCV20-1

ár.

615,60 €

Home
Search
⁰
Wishlist
Számla

pneumatikus forgatóhengerrel működtetett karimás gömbcsap sorozat BA040-D Store

BA040-032-D0-ABS51-C001-22-C002-31-LVCV20-1

BA040-032-D0-ABS51-C001-22-C002-31-LVCV20-1

BA040-032-D0

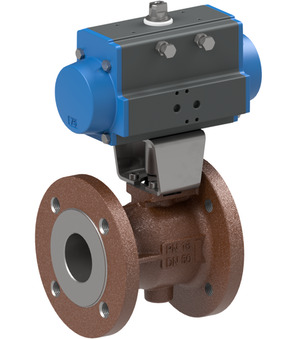

pneumatikus forgatóhengerrel működtetett karimás gömbcsap sorozat BA040; karima PN16; ház GG25; golyó 1.4301; tömítések PTFE/NBR; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+120°C; nyomástartomány 0...16bar; névleges méret 32mm; beépítési hossz 130mm; hossz EN558-1R14; hajtómű PAD052
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-22
mágnestekercs típus C001; stekker méret 22mm; feszültség 230V/50-60Hz
C002-31-LVCV20-1
stekker; stekker méret 22mm; beépített sárga LED-del, VDR és PVC kábellel (2 m); feszültség 230VAC/DC

Intrastat szám: 84818081
Származási ország: Olaszország
Súly: 5.05 kg
Rövid cikkszám:BA040032D0ABS51C00122C00231LVCV201

BA040-032-D0
pneumatikus forgatóhengerrel működtetett karimás gömbcsap sorozat BA040; karima PN16; ház GG25; golyó 1.4301; tömítések PTFE/NBR; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+120°C; nyomástartomány 0...16bar; névleges méret 32mm; beépítési hossz 130mm; hossz EN558-1R14; hajtómű PAD052
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-22
mágnestekercs típus C001; stekker méret 22mm; feszültség 230V/50-60Hz
C002-31-LVCV20-1
stekker; stekker méret 22mm; beépített sárga LED-del, VDR és PVC kábellel (2 m); feszültség 230VAC/DC

615,60 € 615.6 EUR 615,60 €

Szelep interfész Namur
- 1/4"
DN
- 32 mm
hossz
- 130 mm
stekker méret
- 22
kivitel
- beépített sárga LED-del, VDR és PVC kábellel (2 m)
feszültség
- 230V/50-60Hz
nyomástartomány
- 0...16 bar
tekercs
- C001
hajtómű
- PAD052

Ez a kombináció nem létezik.

Elérhetőség:

In den Warenkorb

méret
Szelep interfész Namur	1/4"
DN	32 mm
hossz	130 mm
Tervek
stekker méret	22
kivitel
kivitel	beépített sárga LED-del, VDR és PVC kábellel (2 m)
Elektromos kulcsszámok
feszültség	230V/50-60Hz
nyomás
nyomástartomány	0...16 bar
tulajdonságok
tekercs	C001
hajtómű	PAD052
