BA233-12-D0-ABS51-C001-22-C002-31-6

ár.

537,21 €

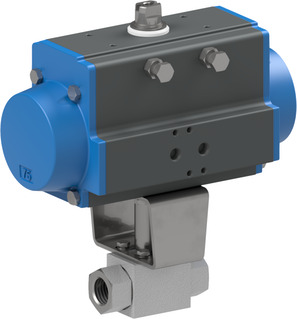

pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233 Store
  1. Termékek
  2. Szerelvények
  3. gömbcsapok - automatikus működtetéssel
  4. gömbcsapok magas nyomásra - pneumatikus működtetéssel
  5. pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233
  6. BA233-12-D0-ABS51-C001-22-C002-31-6
BA233-12-D0-ABS51-C001-22-C002-31-6
BA233-12-D0-ABS51-C001-03-C002-31-LVCV20-2
BA233-12-D0-ABS51-C001-03-C002-31-LVCV20-2
550,00 €
550,00 €
BA233-12-D0-ABS51-C001-22-C002-31-LV-1
BA233-12-D0-ABS51-C001-22-C002-31-LV-1
542,24 €
542,24 €

BA233-12-D0-ABS51-C001-22-C002-31-6

BA233-12-D0
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233; belső menetes; ház horganyzott acél; golyó acél; tömítések POM/NBR; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+100°C; folyékony közegekhez; G 1/2"; névleges méret 13mm; nyomástartomány 0...500bar; beépítési hossz 83mm; hajtómű PAD075
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-22
mágnestekercs típus C001; stekker méret 22mm; feszültség 230V/50-60Hz
C002-31-6
stekker; stekker méret 22mm; Standard; feszültség 0-250VAC/DC

Intrastat szám: 84818081
Származási ország: Olaszország
Súly: 4.03 kg
Rövid cikkszám:BA23312D0ABS51C00122C002316
https://www.stasto.hu/web/image/product.template/199455/image_1920?unique=e88986f

BA233-12-D0
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233; belső menetes; ház horganyzott acél; golyó acél; tömítések POM/NBR; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+100°C; folyékony közegekhez; G 1/2"; névleges méret 13mm; nyomástartomány 0...500bar; beépítési hossz 83mm; hajtómű PAD075
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-22
mágnestekercs típus C001; stekker méret 22mm; feszültség 230V/50-60Hz
C002-31-6
stekker; stekker méret 22mm; Standard; feszültség 0-250VAC/DC

537,21 € 537.21 EUR 537,21 €

ár kérésre

  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • belső menetes
  • DN
  • hossz
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • kapcsolási teljesítmény
  • nyomástartomány
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel
méret
Szelep interfész Namur 1/4"
belső menetes G 1/2"
DN 13 mm
hossz 83 mm
Tervek
stekker méret 22
kivitel
kivitel alapkivitel
Elektromos kulcsszámok
feszültség 230V/50-60Hz
nyomás
nyomástartomány 0...500 bar
tulajdonságok
tekercs C001
hajtómű PAD075
