BA233-34-D0-ABS51-C001-22-C002-31-6

ár.

602,61 €
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233 Store
  1. Termékek
  2. Szerelvények
  3. gömbcsapok - automatikus működtetéssel
  4. gömbcsapok magas nyomásra - pneumatikus működtetéssel
  5. pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233
  6. BA233-34-D0-ABS51-C001-22-C002-31-6
BA233-34-D0-ABS51-C001-22-C002-31-6
BA233-34-D0-ABS51-C001-03-C002-31-LVCV20-2
BA233-34-D0-ABS51-C001-03-C002-31-LVCV20-2
615,40 €
615,40 €
BA233-34-D0-ABS51-C001-22-C002-31-LV-1
BA233-34-D0-ABS51-C001-22-C002-31-LV-1
607,64 €
607,64 €

BA233-34-D0-ABS51-C001-22-C002-31-6

BA233-34-D0

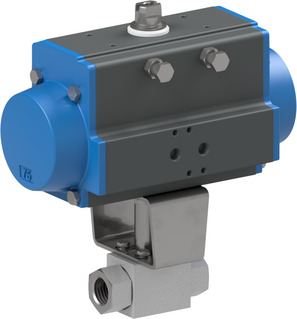

pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233; belső menetes; ház horganyzott acél; golyó acél; tömítések POM/NBR; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+100°C; folyékony közegekhez; G 3/4"; névleges méret 20mm; nyomástartomány 0...420bar; beépítési hossz 95mm; hajtómű PAD085
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-22
mágnestekercs típus C001; stekker méret 22mm; feszültség 230V/50-60Hz
C002-31-6
stekker; stekker méret 22mm; Standard; feszültség 0-250VAC/DC

Intrastat szám: 84818081
Származási ország: Olaszország
Súly: 6.16 kg
Rövid cikkszám:BA23334D0ABS51C00122C002316
https://www.stasto.hu/web/image/product.template/199466/image_1920?unique=126d588

BA233-34-D0
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233; belső menetes; ház horganyzott acél; golyó acél; tömítések POM/NBR; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+100°C; folyékony közegekhez; G 3/4"; névleges méret 20mm; nyomástartomány 0...420bar; beépítési hossz 95mm; hajtómű PAD085
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-22
mágnestekercs típus C001; stekker méret 22mm; feszültség 230V/50-60Hz
C002-31-6
stekker; stekker méret 22mm; Standard; feszültség 0-250VAC/DC

602,61 € 602.61 EUR 602,61 €

ár kérésre

  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • belső menetes
  • DN
  • hossz
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • kapcsolási teljesítmény
  • nyomástartomány
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel
méret
Szelep interfész Namur 1/4"
belső menetes G 3/4"
DN 20 mm
hossz 95 mm
Tervek
stekker méret 22
kivitel
kivitel alapkivitel
Elektromos kulcsszámok
feszültség 230V/50-60Hz
nyomás
nyomástartomány 0...420 bar
tulajdonságok
tekercs C001
hajtómű PAD085
