BA233-42L-D0-ABS51-C001-03-C002-31-6

ár.

684,77 €
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233 Store
  1. Termékek
  2. Szerelvények
  3. gömbcsapok - automatikus működtetéssel
  4. gömbcsapok magas nyomásra - pneumatikus működtetéssel
  5. pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233
  6. BA233-42L-D0-ABS51-C001-03-C002-31-6
BA233-42L-D0-ABS51-C001-03-C002-31-6

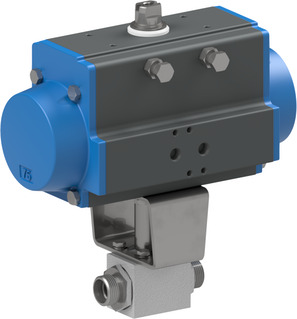

pneumatikus forgatóhengerrel működtetett gömbcsap BA233-42L-D0
pneumatikus forgatóhengerrel működtetett gömbcsap BA233-42L-D0
538,46 €
538,46 €
BA233-42L-D0-ABS51-C001-03-C002-31-LV-2
BA233-42L-D0-ABS51-C001-03-C002-31-LV-2
689,80 €
689,80 €

BA233-42L-D0-ABS51-C001-03-C002-31-6

BA233-42L-D0
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233; külső menetes szabvány ISO 8434-1 (DIN 2353); ház horganyzott acél; golyó acél; tömítések POM/NBR; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+100°C; folyékony közegekhez; csatlakozás 42L/M52x2; névleges méret 25mm; nyomástartomány 0...350bar; beépítési hossz 112mm; hajtómű PAD085
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-03
mágnestekercs típus C001; stekker méret 22mm; feszültség 24VDC / 48V/50-60Hz
C002-31-6
stekker; stekker méret 22mm; Standard; feszültség 0-250VAC/DC

Intrastat szám: 84818081
Származási ország: Olaszország
Súly: 6.83 kg
Rövid cikkszám:BA23342LD0ABS51C00103C002316
https://www.stasto.hu/web/image/product.template/199729/image_1920?unique=14c9c09

BA233-42L-D0
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA233; külső menetes szabvány ISO 8434-1 (DIN 2353); ház horganyzott acél; golyó acél; tömítések POM/NBR; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+100°C; folyékony közegekhez; csatlakozás 42L/M52x2; névleges méret 25mm; nyomástartomány 0...350bar; beépítési hossz 112mm; hajtómű PAD085
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-03
mágnestekercs típus C001; stekker méret 22mm; feszültség 24VDC / 48V/50-60Hz
C002-31-6
stekker; stekker méret 22mm; Standard; feszültség 0-250VAC/DC

684,77 € 684.77 EUR 684,77 €

ár kérésre

  • külső menetes
  • Szelep interfész Namur
  • DN
  • hossz
  • stekker méret
  • típus
  • kivitel
  • feszültség
  • nyomástartomány
  • tekercs
  • hajtómű

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel
méret
külső menetes M52x2
Szelep interfész Namur 1/4"
DN 25 mm
hossz 112 mm
Tervek
stekker méret 22
típus 42L
kivitel
kivitel alapkivitel
Elektromos kulcsszámok
feszültség 24VDC / 48V/50-60Hz
nyomás
nyomástartomány 0...350 bar
tulajdonságok
tekercs C001
hajtómű PAD085
