BA542-112-D0-ABS51-C001-03-C002-31-LVCV20-2

ár.

1.690,44 €
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA541, BA542 Store
  1. Termékek
  2. Szerelvények
  3. gömbcsapok - automatikus működtetéssel
  4. gömbcsapok - pneumatikus működtetéssel
  5. pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA541, BA542
  6. BA542-112-D0-ABS51-C001-03-C002-31-LVCV20-2

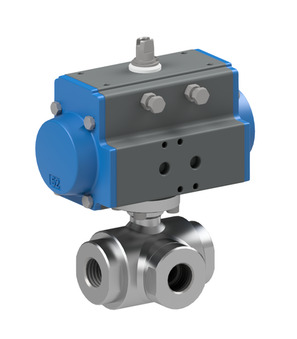

BA542-112-D0-ABS51-C001-03-C002-31-LVCV20-2
BA542-112-D0-ABS51-C001-03-C002-31-LV-2
BA542-112-D0-ABS51-C001-03-C002-31-LV-2
1.682,68 €
1.682,68 €
pneumatikus forgatóhengerrel működtetett gömbcsap BA541-20-D0
pneumatikus forgatóhengerrel működtetett gömbcsap BA541-20-D0
1.861,88 €
1.861,88 €

BA542-112-D0-ABS51-C001-03-C002-31-LVCV20-2

BA542-112-D0
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA541, BA542; 3-utas kivitel; tömítés három oldalon; ház 1.4404 polírozott; golyó 1.4404; tömítések MPTFE/FKM; kétoldali működésű hajtómű; teljes átömlési keresztmetszetben nyitható; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+170°C; G 11/2"; névleges méret 40mm; nyomástartomány 0…64bar; beépítési hossz 134mm; hajtómű PAD075; gömbfurat L
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-03
mágnestekercs típus C001; stekker méret 22mm; feszültség 24VDC / 48V/50-60Hz
C002-31-LVCV20-2
stekker; stekker méret 22mm; mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m); feszültség 24VAC/DC

Intrastat szám: 84818081
Származási ország: Olaszország
Súly: 10.28 kg
Rövid cikkszám:BA542112D0ABS51C00103C00231LVCV202
https://www.stasto.hu/web/image/product.template/200877/image_1920?unique=a04fce6

BA542-112-D0
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BA541, BA542; 3-utas kivitel; tömítés három oldalon; ház 1.4404 polírozott; golyó 1.4404; tömítések MPTFE/FKM; kétoldali működésű hajtómű; teljes átömlési keresztmetszetben nyitható; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+170°C; G 11/2"; névleges méret 40mm; nyomástartomány 0…64bar; beépítési hossz 134mm; hajtómű PAD075; gömbfurat L
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-03
mágnestekercs típus C001; stekker méret 22mm; feszültség 24VDC / 48V/50-60Hz
C002-31-LVCV20-2
stekker; stekker méret 22mm; mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m); feszültség 24VAC/DC

1.690,44 € 1690.44 EUR 1.690,44 €

ár kérésre

  • Szelep interfész Namur
  • belső menetes
  • DN
  • hossz
  • stekker méret
  • gömbfurat
  • kivitel
  • feszültség
  • nyomástartomány
  • tekercs
  • hajtómű

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel
méret
Szelep interfész Namur 1/4"
belső menetes G 1 1/2"
DN 40 mm
hossz 134 mm
Tervek
stekker méret 22
gömbfurat L
kivitel
kivitel beépített sárga LED-del, VDR és PVC kábellel (2 m)
Elektromos kulcsszámok
feszültség 24VDC / 48V/50-60Hz
nyomás
nyomástartomány 0...64 bar
tulajdonságok
tekercs C001
hajtómű PAD075
