BAB1-009-BLTV-D0-ABS51-C001-22-C002-31-LV-1

ár.

664,23 €

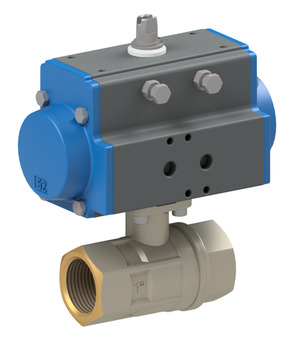

pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAB1 Store
  1. Termékek
  2. Szerelvények
  3. gömbcsapok - automatikus működtetéssel
  4. gömbcsapok - pneumatikus működtetéssel
  5. pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAB1
  6. BAB1-009-BLTV-D0-ABS51-C001-22-C002-31-LV-1
BAB1-009-BLTV-D0-ABS51-C001-22-C002-31-LV-1
BAB1-009-BLTV-D0-ABS51-C001-22-C002-31-6
BAB1-009-BLTV-D0-ABS51-C001-22-C002-31-6
659,20 €
659,20 €
BAB1-009-BLTV-D0-ABS51-C001-22-C002-31-LVCV20-1
BAB1-009-BLTV-D0-ABS51-C001-22-C002-31-LVCV20-1
673,03 €
673,03 €

BAB1-009-BLTV-D0-ABS51-C001-22-C002-31-LV-1

BAB1-009-BLTV-D0
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAB1; ház, golyó sárgaréz; tömítések PTFE/FKM/EPDM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+160°C; RP 2"; névleges méret 50mm; nyomástartomány 0-40bar; beépítési hossz 138mm; hajtómű PAD052
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-22
mágnestekercs típus C001; stekker méret 22mm; feszültség 230V/50-60Hz
C002-31-LV-1
stekker; stekker méret 22mm; beépített sárga LED-del és VDR-rel; feszültség 230VAC/DC

Intrastat szám: 84818081
Származási ország: Olaszország
Súly: 4.42 kg
Rövid cikkszám:BAB1009BLTVD0ABS51C00122C00231LV1
https://www.stasto.hu/web/image/product.template/196056/image_1920?unique=ac98067

BAB1-009-BLTV-D0
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAB1; ház, golyó sárgaréz; tömítések PTFE/FKM/EPDM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+160°C; RP 2"; névleges méret 50mm; nyomástartomány 0-40bar; beépítési hossz 138mm; hajtómű PAD052
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-22
mágnestekercs típus C001; stekker méret 22mm; feszültség 230V/50-60Hz
C002-31-LV-1
stekker; stekker méret 22mm; beépített sárga LED-del és VDR-rel; feszültség 230VAC/DC

664,23 € 664.23 EUR 664,23 €

ár kérésre

  • Átmérők
  • külső menetes
  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • belső menetes
  • DN
  • hossz
  • funkció
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • Feszültség típusa
  • kapcsolási teljesítmény
  • nyomástartomány
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű
  • hajtómű 2

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel
méret
Szelep interfész Namur 1/4"
belső menetes RP 2"
DN 50 mm
hossz 138 mm
Tervek
stekker méret 22
kivitel
kivitel beépített sárga LED-del és VDR-rel
Elektromos kulcsszámok
feszültség 230V/50-60Hz
nyomás
nyomástartomány 0...40 bar
tulajdonságok
tekercs C001
hajtómű PAD052

Adatlapok, használati utasítások, 3D fájlok és tanúsítványok...

Az Ön nyelvén
ZIP
Adatlapok
3
Adatlap_mágnestekercs típus C001_HU.pdf
C001-22
Letöltés
Adatlap_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAB1_HU.pdf
Letöltés
Adatlap_szerelt vezérlőszelep sorozat ABS_HU.pdf
ABS51
Letöltés
Megfelelőségi nyilatkozatok
3
Megfelelőségi nyilatkozat_mágnestekercs típus C001_HU.pdf
C001-22
Letöltés
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAB1_HU.pdf
Letöltés
Megfelelőségi nyilatkozat_szerelt vezérlőszelep ABS51_HU.pdf
ABS51
Letöltés
CAD / 3D
3
.stp
C001-22
Letöltés
CADSTEP_ABS51.stp
ABS51
Letöltés
CADSTEP_BAB1009BLTVD0.stp
BAB1-009-BLTV-D0
Letöltés

ZIP
Datové listy
3
Datový list_Pilotventil, namontovaný série ABS_CS.pdf
ABS51
Letöltés
Datový list_kulový kohout s otočným pneumatickým pohonem série BAB1_CS.pdf
Letöltés
Datový list_magnetická cívka typ C001_CS.pdf
C001-22
Letöltés
Prohlášení o shodě
3
Prohlášení o shodě_Pilotventil, namontovaný ABS51_CS.pdf
ABS51
Letöltés
Prohlášení o shodě_kulový kohout s otočným pneumatickým pohonem série BAB1_CS.pdf
Letöltés
Prohlášení o shodě_magnetická cívka typ C001_CS.pdf
C001-22
Letöltés

ZIP
Data Sheets
3
Datablad_Kugleventil med pneumatisk drejedrev Serie BAB1_DA_DK.pdf
Letöltés
Datablad_Magnetspole Type C001_DA_DK.pdf
C001-22
Letöltés
Datablad_Opbygget styreventil Serie ABS_DA_DK.pdf
ABS51
Letöltés

ZIP
Datenblätter
3
Datenblatt_Aufgebautes Steuerventil Serie ABS_DE.pdf
ABS51
Letöltés
Datenblatt_Kugelhahn mit Druckluftdrehantrieb Serie BAB1_DE.pdf
Letöltés
Datenblatt_Magnetspule Typ C001_DE.pdf
C001-22
Letöltés
Konformitätserklärungen
3
Konformitätserklärung_Aufgebautes Steuerventil ABS51_DE.pdf
ABS51
Letöltés
Konformitätserklärung_Kugelhahn mit Druckluftdrehantrieb Serie BAB1_DE.pdf
Letöltés
Konformitätserklärung_Magnetspule Typ C001_DE.pdf
C001-22
Letöltés

ZIP
Data Sheets
3
Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος C001_EL_GR.pdf
C001-22
Letöltés
Δελτίο δεδομένων_Συναρμολογημένη βαλβίδα ελέγχου Σειρά ABS_EL_GR.pdf
ABS51
Letöltés
Δελτίο δεδομένων_Σφαιρική βάνα με πνευματικό περιστροφικό ενεργοποιητή Σειρά BAB1_EL_GR.pdf
Letöltés

ZIP
Data Sheets
3
Data sheet_Ball valve with pneumatic actuator Series BAB1_EN.pdf
Letöltés
Data sheet_Coil Type C001_EN.pdf
C001-22
Letöltés
Data sheet_Mounted pilot valve Series ABS_EN.pdf
ABS51
Letöltés
Declarations of Conformity
3
Declaration of conformity_Ball valve with pneumatic actuator Series BAB1_EN.pdf
Letöltés
Declaration of conformity_Coil Type C001_EN.pdf
C001-22
Letöltés
Declaration of conformity_Mounted pilot valve ABS51_EN.pdf
ABS51
Letöltés

ZIP
Data Sheets
3
Ficha técnica_Bobina magnética Tipo C001_ES.pdf
C001-22
Letöltés
Ficha técnica_Válvula de bola con actuador neumático rotativo Serie BAB1_ES.pdf
Letöltés
Ficha técnica_Válvula de control montada Serie ABS_ES.pdf
ABS51
Letöltés

ZIP
Data Sheets
3
Tietolehti_Koottu ohjausventtiili Sarja ABS_FI.pdf
ABS51
Letöltés
Tietolehti_Magneettikela Tyyppi C001_FI.pdf
C001-22
Letöltés
Tietolehti_Palloventtiili paineilmatoimisella kääntötoimilaitteella Sarja BAB1_FI.pdf
Letöltés

ZIP
Data Sheets
3
Fiche technique_Bobine électromagnétique Type C001_FR.pdf
C001-22
Letöltés
Fiche technique_Distributeur de commande assemblé Série ABS_FR.pdf
ABS51
Letöltés
Fiche technique_Vanne à boisseau sphérique avec actionneur pneumatique rotatif Série BAB1_FR.pdf
Letöltés

ZIP
Data Sheets
3
Podatkovni list_Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAB1_HR.pdf
Letöltés
Podatkovni list_Magnetska zavojnica Tip C001_HR.pdf
C001-22
Letöltés
Podatkovni list_Sastavljeni upravljački ventil Serija ABS_HR.pdf
ABS51
Letöltés

ZIP
Data Sheets
3
Scheda tecnica_Bobina magnetica Tipo C001_IT.pdf
C001-22
Letöltés
Scheda tecnica_Valvola a sfera con attuatore pneumatico rotativo Serie BAB1_IT.pdf
Letöltés
Scheda tecnica_Valvola di controllo assemblata Serie ABS_IT.pdf
ABS51
Letöltés

ZIP
Data Sheets
3
Datablad_Kuleventil med pneumatisk roterende aktuator Serie BAB1_NB_NO.pdf
Letöltés
Datablad_Magnetspole Type C001_NB_NO.pdf
C001-22
Letöltés
Datablad_Oppbygd styreventil Serie ABS_NB_NO.pdf
ABS51
Letöltés

ZIP
Data Sheets
3
Datasheet_Kogelkraan met pneumatische draaiaandrijving Serie BAB1_NL.pdf
Letöltés
Datasheet_Magneetspoel Type C001_NL.pdf
C001-22
Letöltés
Datasheet_Opgebouwd stuurventiel Serie ABS_NL.pdf
ABS51
Letöltés

ZIP
Karty katalogowe
3
Arkusz danych_cewka elektromagnetyczna typ C001_PL.pdf
C001-22
Letöltés
Arkusz danych_zamontowany zawór sterujący Seria ABS_PL.pdf
ABS51
Letöltés
Arkusz danych_zawór kulowy z napędem pneumatycznym Seria BAB1_PL.pdf
Letöltés
Deklaracje zgodności
3
Deklaracja zgodności_cewka elektromagnetyczna typ C001_PL.pdf
C001-22
Letöltés
Deklaracja zgodności_zamontowany zawór sterujący ABS51_PL.pdf
ABS51
Letöltés
Deklaracja zgodności_zawór kulowy z napędem pneumatycznym Seria BAB1_PL.pdf
Letöltés

ZIP
Data Sheets
3
Fișă de date_Bobină solenoid tip C001_RO.pdf
C001-22
Letöltés
Fișă de date_Robinet cu bilă cu actuator rotativ pneumatic serie BAB1_RO.pdf
Letöltés
Fișă de date_Supapă de control montată serie ABS_RO.pdf
ABS51
Letöltés

ZIP
Podatkovni listi
3
Podatkovni list_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAB1_SL.pdf
Letöltés
Podatkovni list_Magnetna tuljava Tip C001_SL.pdf
C001-22
Letöltés
Podatkovni list_Montažni krmilni ventil serija ABS_SL.pdf
ABS51
Letöltés
Izjave o skladnosti
3
Izjava o skladnosti_Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAB1_SL.pdf
Letöltés
Izjava o skladnosti_Magnetna tuljava Tip C001_SL.pdf
C001-22
Letöltés
Izjava o skladnosti_Montažni krmilni ventil ABS51_SL.pdf
ABS51
Letöltés

ZIP
Data Sheets
3
Tehnički list_kuglasti ventil sa pneumatskim aktuatorom serije BAB1_SRLATIN.pdf
Letöltés
Tehnički list_montiran kontrolni ventil serije ABS_SRLATIN.pdf
ABS51
Letöltés
Tehnički list_namotaj tip C001_SRLATIN.pdf
C001-22
Letöltés
Declarations of Conformity
3
Deklaracija o usklađenosti_kuglasti ventil sa pneumatskim aktuatorom serije BAB1_SRLATIN.pdf
Letöltés
Deklaracija o usklađenosti_montiran kontrolni ventil ABS51_SRLATIN.pdf
ABS51
Letöltés
Deklaracija o usklađenosti_namotaj tip C001_SRLATIN.pdf
C001-22
Letöltés

ZIP
Data Sheets
3
Datablad_Kulventil med pneumatiskt vriddon Serie BAB1_SV.pdf
Letöltés
Datablad_Magnetspole Typ C001_SV.pdf
C001-22
Letöltés
Datablad_Monterad styrventil Serie ABS_SV.pdf
ABS51
Letöltés
pneumatikus forgatóhengerrel működtetett gömbcsap BAB1-009-BLTV-D0
BAB1-009-BLTV-D0 x 1.0
pneumatikus forgatóhengerrel működtetett gömbcsap BAB1-009-BLTV-D0
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAB1; ház, golyó sárgaréz; tömítések PTFE/FKM/EPDM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+160°C; RP 2"; névleges méret 50mm; nyomástartomány 0-40bar; beépítési hossz 138mm; hajtómű PAD052
Kosárba
szerelt vezérlőszelep ABS51
ABS51 x 1.0
szerelt vezérlőszelep ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
Kosárba
C001-22
C001-22 x 1.0
C001-22
mágnestekercs típus C001; stekker méret 22mm; feszültség 230V/50-60Hz
Kosárba
C002-31-LV-1
C002-31-LV-1 x 1.0
C002-31-LV-1
stekker; stekker méret 22mm; beépített sárga LED-del és VDR-rel; feszültség 230VAC/DC
Kosárba
