BAC1-002-CITV-D0B-ABS51-C001-22-C002-31-LV-1

ár.

511,85 €
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC1 Store
  1. Termékek
  2. Szerelvények
  3. gömbcsapok - automatikus működtetéssel
  4. gömbcsapok - pneumatikus működtetéssel
  5. pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC1
  6. BAC1-002-CITV-D0B-ABS51-C001-22-C002-31-LV-1
BAC1-002-CITV-D0B-ABS51-C001-22-C002-31-LV-1
BAC1-002-CITV-D0B-ABS51-C001-22-C002-31-6
BAC1-002-CITV-D0B-ABS51-C001-22-C002-31-6
506,82 €
506,82 €
BAC1-002-CITV-D0B-ABS51-C001-22-C002-31-LVCV20-1
BAC1-002-CITV-D0B-ABS51-C001-22-C002-31-LVCV20-1
520,65 €
520,65 €

BAC1-002-CITV-D0B-ABS51-C001-22-C002-31-LV-1

BAC1-002-CITV-D0B

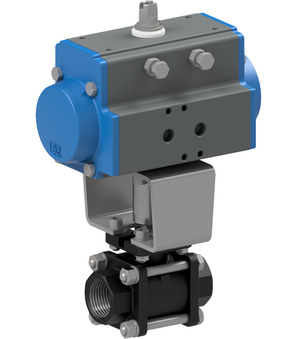

pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC1; belső menetes; ház acél; golyó 1.4301; tömítések PTFE/FKM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+160°C; RP 1/4"; névleges méret 8mm; nyomástartomány 0-64bar; beépítési hossz 57mm; hajtómű PAD052
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-22
mágnestekercs típus C001; stekker méret 22mm; feszültség 230V/50-60Hz
C002-31-LV-1
stekker; stekker méret 22mm; beépített sárga LED-del és VDR-rel; feszültség 230VAC/DC

Intrastat szám: 84818081
Származási ország: Olaszország
Súly: 1.863 kg
Rövid cikkszám:BAC1002CITVD0BABS51C00122C00231LV1
https://www.stasto.hu/web/image/product.template/196440/image_1920?unique=e5046a2

BAC1-002-CITV-D0B
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC1; belső menetes; ház acél; golyó 1.4301; tömítések PTFE/FKM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+160°C; RP 1/4"; névleges méret 8mm; nyomástartomány 0-64bar; beépítési hossz 57mm; hajtómű PAD052
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-22
mágnestekercs típus C001; stekker méret 22mm; feszültség 230V/50-60Hz
C002-31-LV-1
stekker; stekker méret 22mm; beépített sárga LED-del és VDR-rel; feszültség 230VAC/DC

511,85 € 511.85 EUR 511,85 €

ár kérésre

  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • belső menetes
  • DN
  • hossz
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • kapcsolási teljesítmény
  • nyomástartomány
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel
méret
Szelep interfész Namur 1/4"
belső menetes RP 1/4"
DN 8 mm
hossz 57 mm
Tervek
stekker méret 22
kivitel
kivitel beépített sárga LED-del és VDR-rel
Elektromos kulcsszámok
feszültség 230V/50-60Hz
nyomás
nyomástartomány 0...64 bar
tulajdonságok
tekercs C001
hajtómű PAD052
