BAC1-003-CITV-D0B-ABS51-C001-03-C002-31-6

ár.

506,82 €
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC1 Store
  1. Termékek
  2. Szerelvények
  3. gömbcsapok - automatikus működtetéssel
  4. gömbcsapok - pneumatikus működtetéssel
  5. pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC1
  6. BAC1-003-CITV-D0B-ABS51-C001-03-C002-31-6
BAC1-003-CITV-D0B-ABS51-C001-03-C002-31-6

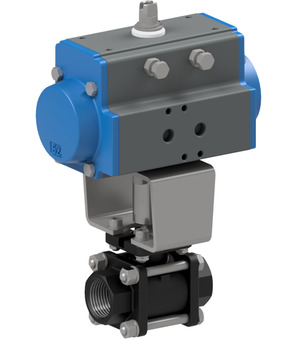

pneumatikus forgatóhengerrel működtetett gömbcsap BAC1-003-CITV-D0B
pneumatikus forgatóhengerrel működtetett gömbcsap BAC1-003-CITV-D0B
360,51 €
360,51 €
BAC1-003-CITV-D0B-ABS51-C001-03-C002-31-LV-2
BAC1-003-CITV-D0B-ABS51-C001-03-C002-31-LV-2
511,85 €
511,85 €

BAC1-003-CITV-D0B-ABS51-C001-03-C002-31-6

BAC1-003-CITV-D0B
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC1; belső menetes; ház acél; golyó 1.4301; tömítések PTFE/FKM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+160°C; RP 3/8"; névleges méret 10mm; nyomástartomány 0-64bar; beépítési hossz 57mm; hajtómű PAD052
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-03
mágnestekercs típus C001; stekker méret 22mm; feszültség 24VDC / 48V/50-60Hz
C002-31-6
stekker; stekker méret 22mm; Standard; feszültség 0-250VAC/DC

Intrastat szám: 84818081
Származási ország: Olaszország
Súly: 1.833 kg
Rövid cikkszám:BAC1003CITVD0BABS51C00103C002316
https://www.stasto.hu/web/image/product.template/196448/image_1920?unique=c67fd45

BAC1-003-CITV-D0B
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC1; belső menetes; ház acél; golyó 1.4301; tömítések PTFE/FKM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+160°C; RP 3/8"; névleges méret 10mm; nyomástartomány 0-64bar; beépítési hossz 57mm; hajtómű PAD052
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-03
mágnestekercs típus C001; stekker méret 22mm; feszültség 24VDC / 48V/50-60Hz
C002-31-6
stekker; stekker méret 22mm; Standard; feszültség 0-250VAC/DC

506,82 € 506.82 EUR 506,82 €

ár kérésre

  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • belső menetes
  • DN
  • hossz
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • kapcsolási teljesítmény
  • nyomástartomány
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel
méret
Szelep interfész Namur 1/4"
belső menetes RP 3/8"
DN 10 mm
hossz 57 mm
Tervek
stekker méret 22
kivitel
kivitel alapkivitel
Elektromos kulcsszámok
feszültség 24VDC / 48V/50-60Hz
nyomás
nyomástartomány 0...64 bar
tulajdonságok
tekercs C001
hajtómű PAD052
