  5. pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC1
  6. BAC1-006-CITV-D0-ABS51-C001-03-C002-31-6-EB0X01

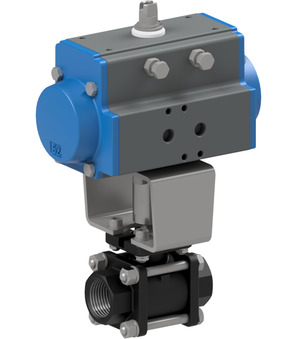

BAC1-006-CITV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC1-006-CITV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC1-006-CITV-D0
Golyóscsap pneumatikus forgószeleppel Sorozat BAC1; Belső menet; Lakhatás Acél; Ball 1.4301; Pecsétek PTFE/FKM; Dupla működésű működtető; Vezérlési nyomás 5,5...8bar; Közepes hőmérséklet -10...+160°C; RP 1"; Névleges átmérő 25mm; Nyomtatási terület 0-40bar; Beépítési hossz 92mm; Hajtómű PAD052
ABS51
Szerelt vezérlőszelep Sorozat ABS; NAMUR; Hangtompító; Standard tekercs C001; Dugó szélessége 22mm; 5/2-utas NAMUR mágnesszelep (NM52W1S-PR); Hajtómű PAD052-270
C001-03
Mágnestekercs Típus C001; Dugó szélessége 22mm; Feszültség 24VDC / 48V/50-60Hz
C002-31-6
Kábeldugó; Dugó szélessége 22mm; Standard; Feszültség 0-250VAC/DC
EB0X01
Szerelt végálláskapcsoló doboz; IP65; 2 Mikrokapcsoló; alkalmas Hajtások PAD/PAS052-270; Kapcsolási kapacitás 4A/250VAC-1A/24VDC; Kapcsoló típusa Crouzet 831613; Érintkezési anyag Ezüst-nikkel; A ház anyaga Műanyag

Intrastat szám: 84818081
Származási ország: Olaszország
Súly: 3.468 kg
Rövid cikkszám: BAC1006CITVD0ABS51C00103C002316EB0X01
https://www.stasto.hu/web/image/product.template/221081/image_1920?unique=d1a8e4a

BAC1-006-CITV-D0
Golyóscsap pneumatikus forgószeleppel Sorozat BAC1; Belső menet; Lakhatás Acél; Ball 1.4301; Pecsétek PTFE/FKM; Dupla működésű működtető; Vezérlési nyomás 5,5...8bar; Közepes hőmérséklet -10...+160°C; RP 1"; Névleges átmérő 25mm; Nyomtatási terület 0-40bar; Beépítési hossz 92mm; Hajtómű PAD052
ABS51
Szerelt vezérlőszelep Sorozat ABS; NAMUR; Hangtompító; Standard tekercs C001; Dugó szélessége 22mm; 5/2-utas NAMUR mágnesszelep (NM52W1S-PR); Hajtómű PAD052-270
C001-03
Mágnestekercs Típus C001; Dugó szélessége 22mm; Feszültség 24VDC / 48V/50-60Hz
C002-31-6
Kábeldugó; Dugó szélessége 22mm; Standard; Feszültség 0-250VAC/DC
EB0X01
Szerelt végálláskapcsoló doboz; IP65; 2 Mikrokapcsoló; alkalmas Hajtások PAD/PAS052-270; Kapcsolási kapacitás 4A/250VAC-1A/24VDC; Kapcsoló típusa Crouzet 831613; Érintkezési anyag Ezüst-nikkel; A ház anyaga Műanyag

659,10 € 659.1 EUR 659,10 €

ár kérésre

  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • belső menetes
  • DN
  • hossz
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • kapcsolási teljesítmény
  • nyomástartomány
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
Csatlakozófelület VDI/VDE 3845 80x30x20
Csatlakozófelület 2 VDI/VDE 3845 80x30x30
Szelep interfész Namur 1/4"
belső menetes RP 1"
DN 25 mm
hossz 92 mm
Tervek
stekker méret 22
kapcsoló típusa Crouzet 831613
kivitel
kivitel alapkivitel
Elektromos kulcsszámok
feszültség 24VDC / 48V/50-60Hz
kapcsolási teljesítmény 4A/250VAC-1A/24VDC
nyomás
nyomástartomány 0...40 bar
Anyagok
érintkező anyaga ezüst-nikkel
burkolat anyaga műanyag
tulajdonságok
tekercs C001
hajtómű PAD052

Adatlapok, használati utasítások, 3D fájlok és tanúsítványok...
