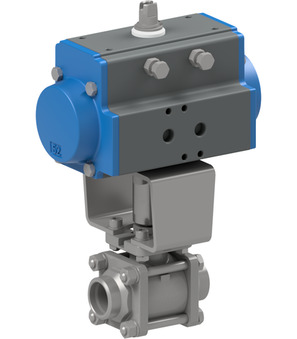

BAC4-012-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC4-012-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC4-012-SSTV-D0-ABS51-C001-03-C002-31-6
BAC4-012-SSTV-D0
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC4; hegtoldatos végek; ház, golyó 1.4401; tömítések teflon erősített/FKM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+160°C; névleges méret 100mm; nyomástartomány 0-16bar; beépítési hossz 217mm; hajtómű PAD100
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-03
mágnestekercs típus C001; stekker méret 22mm; feszültség 24VDC / 48V/50-60Hz
C002-31-6
stekker; stekker méret 22mm; Standard; feszültség 0-250VAC/DC
EB0X01
szerelt végálláskapcsoló doboz; IP65; 2 mikrokapcsoló; illeszthető elem: hajtóművek PAD/PAS052-270; kapcsolási teljesítmény 4A/250VAC-1A/24VDC; kapcsoló típusa Crouzet 831613; érintkező anyaga ezüst-nikkel; burkolat anyaga műanyag

Intrastat szám: 84818081
Származási ország: Olaszország
Súly: 29.798 kg
Rövid cikkszám: BAC4012SSTVD0ABS51C00103C002316EB0X01
https://www.stasto.hu/web/image/product.template/220784/image_1920?unique=02f1fe4

BAC4-012-SSTV-D0-ABS51-C001-03-C002-31-6
BAC4-012-SSTV-D0
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAC4; hegtoldatos végek; ház, golyó 1.4401; tömítések teflon erősített/FKM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+160°C; névleges méret 100mm; nyomástartomány 0-16bar; beépítési hossz 217mm; hajtómű PAD100
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
C001-03
mágnestekercs típus C001; stekker méret 22mm; feszültség 24VDC / 48V/50-60Hz
C002-31-6
stekker; stekker méret 22mm; Standard; feszültség 0-250VAC/DC
EB0X01
szerelt végálláskapcsoló doboz; IP65; 2 mikrokapcsoló; illeszthető elem: hajtóművek PAD/PAS052-270; kapcsolási teljesítmény 4A/250VAC-1A/24VDC; kapcsoló típusa Crouzet 831613; érintkező anyaga ezüst-nikkel; burkolat anyaga műanyag

2.324,30 € 2324.3 EUR 2.324,30 €

ár kérésre

  • hegtoldatos végek
  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • DN
  • hossz
  • funkció
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • kapcsolási teljesítmény
  • nyomástartomány
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
hegtoldatos végek 100 mm
Csatlakozófelület VDI/VDE 3845 80x30x20
Csatlakozófelület 2 VDI/VDE 3845 80x30x30
Szelep interfész Namur 1/4"
DN 100 mm
hossz 217 mm
Tervek
stekker méret 22
kapcsoló típusa Crouzet 831613
kivitel
kivitel alapkivitel
Elektromos kulcsszámok
feszültség 24VDC / 48V/50-60Hz
kapcsolási teljesítmény 4A/250VAC-1A/24VDC
nyomás
nyomástartomány 0...16 bar
Anyagok
érintkező anyaga ezüst-nikkel
burkolat anyaga műanyag
tulajdonságok
tekercs C001
hajtómű PAD100
