  5. pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULI-D, BULB-D
  6. BULB-300-DSC-D32-ABS54-C001-03-C002-31-LT-2-01

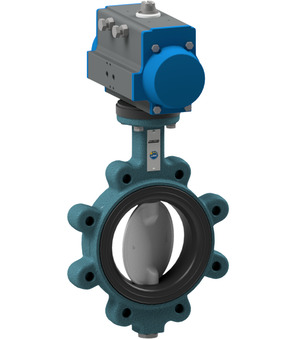

Pillangószelep pneumatikus forgatóhajtással BULB-300-DSC-D32 (másolat)

Pillangószelep pneumatikus forgatóhajtással BULB-300-DSC-D32 (másolat)

BULB-300-DSC-D32
pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULI-D, BULB-D; karimás kivitel; hossz szabvány EN558−1R20; abrazív közegekhez (pl. homok, cement, stb.); ház EN-GJS-400-15 epoxybevonattal; tányér 1.4408; tengely 1.4016; mandzsetta NBR carboxyltartalmú; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+100°C; nyomástartomány 0...6bar; DN 300mm; beépítési hossz 78mm; karima PN10; hajtómű PAD125
ABS54
szerelt vezérlőszelep sorozat ABS; sebességszabályozás; illeszthető elem: pnaumatikus pillangószelep; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD/PAS052-270
C001-03
mágnestekercs típus C001; stekker méret 22mm; feszültség 24VDC / 48V/50-60Hz
C002-31-LT-2-01
stekker; beépített sárga LED-del és TVS; stekker méret 22mm; M12-es csatlakozással; feszültség 24VAC/DC

Intrastat szám: 84818085
Származási ország: Olaszország
Súly: 52.56 kg
Rövid cikkszám: BULB300DSCD32ABS54C00103C00231LT201
https://www.stasto.hu/web/image/product.template/237620/image_1920?unique=bcfc56d

BULB-300-DSC-D32
pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULI-D, BULB-D; karimás kivitel; hossz szabvány EN558−1R20; abrazív közegekhez (pl. homok, cement, stb.); ház EN-GJS-400-15 epoxybevonattal; tányér 1.4408; tengely 1.4016; mandzsetta NBR carboxyltartalmú; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+100°C; nyomástartomány 0...6bar; DN 300mm; beépítési hossz 78mm; karima PN10; hajtómű PAD125
ABS54
szerelt vezérlőszelep sorozat ABS; sebességszabályozás; illeszthető elem: pnaumatikus pillangószelep; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD/PAS052-270
C001-03
mágnestekercs típus C001; stekker méret 22mm; feszültség 24VDC / 48V/50-60Hz
C002-31-LT-2-01
stekker; beépített sárga LED-del és TVS; stekker méret 22mm; M12-es csatlakozással; feszültség 24VAC/DC

2.348,90 € 2348.9 EUR 2.348,90 €

ár kérésre

  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • DN
  • hossz
  • karima
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • kapcsolási teljesítmény
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű
  • hajtómű 2

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
Szelep interfész Namur 1/4"
DN 300 mm
hossz 78 mm
karima PN10
Tervek
stekker méret 22
Elektromos kulcsszámok
feszültség 24VDC / 48V/50-60Hz
tulajdonságok
tekercs C001
hajtómű PAD125
hajtómű 2 PAS
